ATRT系列 双轴数控转台

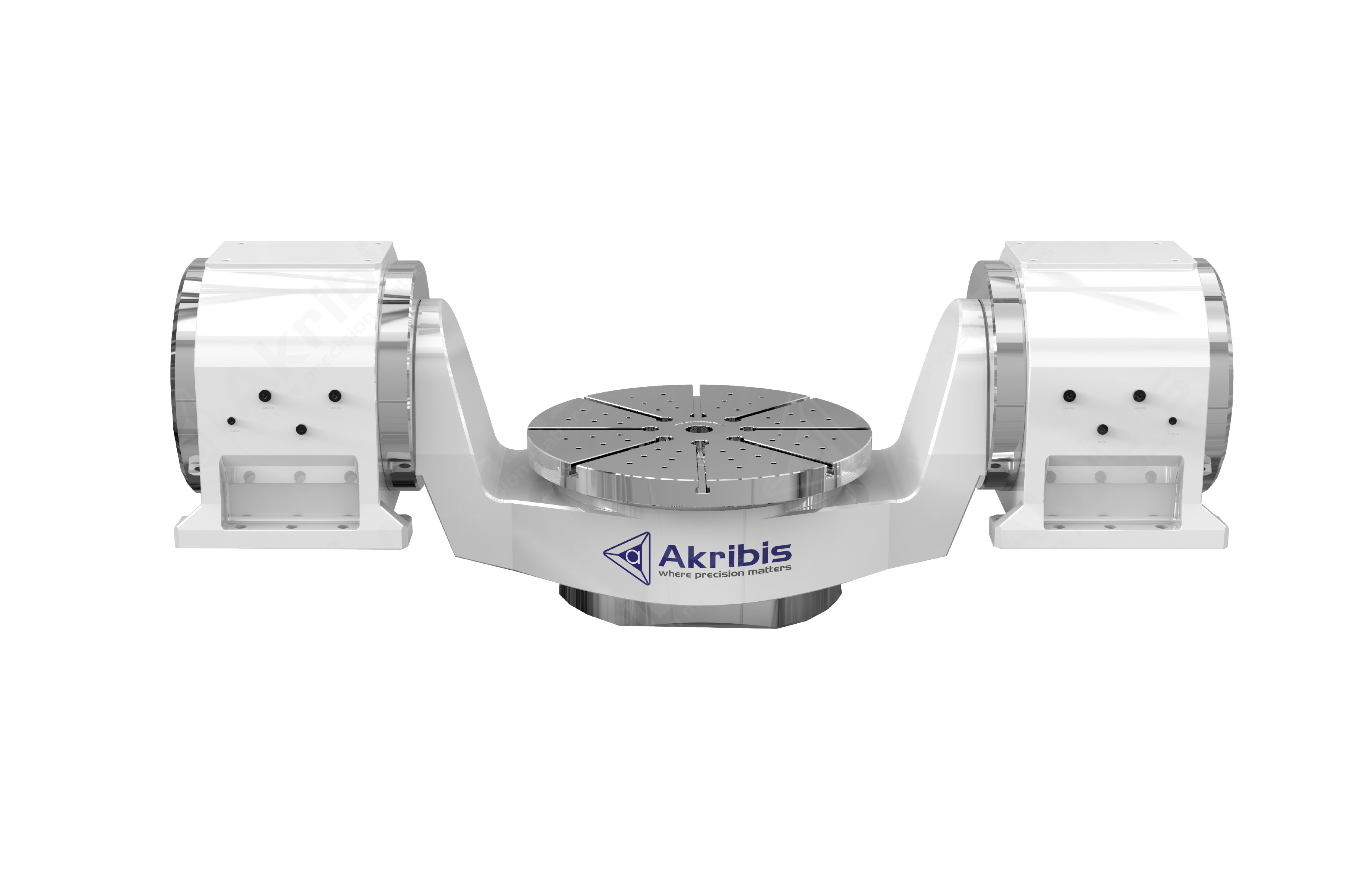

ATRT630
雅科贝思四轴/五轴转台以DD马达作为驱动电机，与蜗轮蜗杆、滚子凸轮、减速机等传统传动方式相比，持续扭矩相近，转速、精度及精度寿命大幅提升。转台采用转台专用轴承，具有高轴向和径向承载能力，可同时承受双向轴向载荷、径向载荷及倾覆力矩。转台采用水冷设计，既能效降低热变形外，又能增加力矩输出，还能提升转台的响应性及精度。无背隙、无磨损的特点使转台具有高可靠性，极大程度降低了维护成本。转台配置高精度编码器，可与大多数数控系统实现匹配。
参数
| 参数规格 | 旋转轴/ C轴 | 摆动轴/ A轴 | 单位 |
|---|---|---|---|
| 工作台直径 | 630 | 630 | mm |
| 台面与A轴距离 | 100 | 100 | mm |
| 最大摆角 | N*360 | ±110 | deg |
| 额定扭矩 | 928 | 2000 | Nm |
| 峰值扭矩 | 1650 | 4600 | Nm |
| 最大转速 | 100 | 60 | rpm |
| 额定电流 | 26.9 | 2*29.7 | Arms |
| 峰值电流 | 50.4 | 2*65 | Arms |
| 抱紧方式 | 气压-常闭 | 气压-常闭 | / |
| 抱紧扭矩 | 2100 (0bar) | 2800 (0bar) | Nm |
| 抱紧扭矩 | 3120 (6bar) | 5000 (6bar) | Nm |
| 定位精度 | 10 (VDI) | 10 (VDI) | arcsec |
| 重复定位精度 | 5 (VDI) | 5 (VDI) | arcsec |
| 最大负载 | 600 | 600 | Kg |
| 净重 | ≤1500 | ≤1500 | Kg |
图表

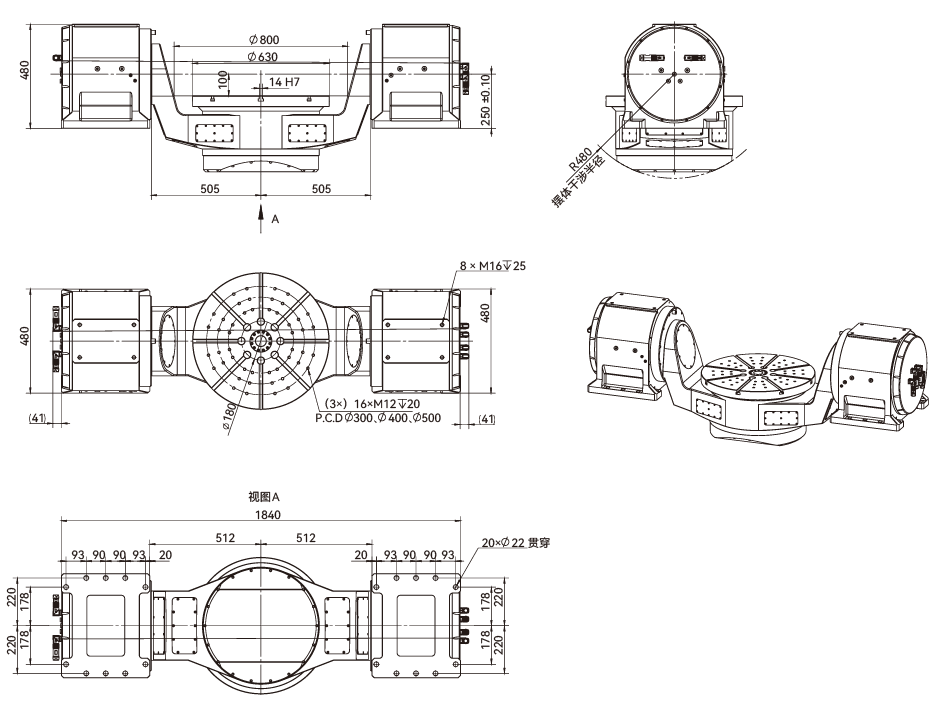

ATRT630 尺寸图

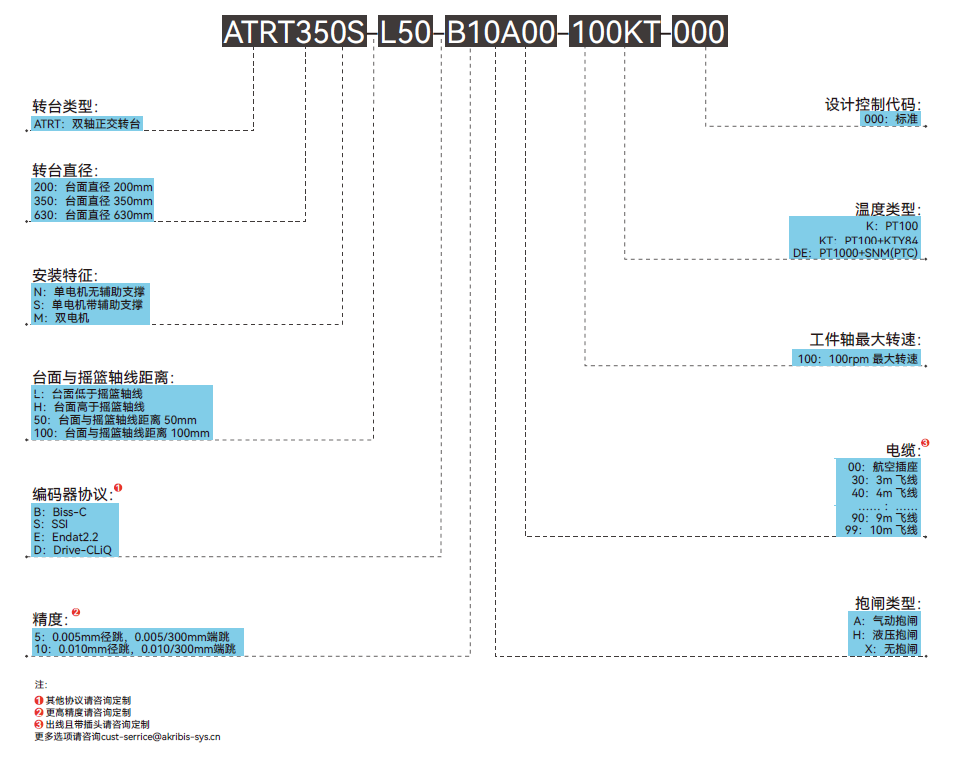

订购规则
-
ATRT630
