APC-Z系列

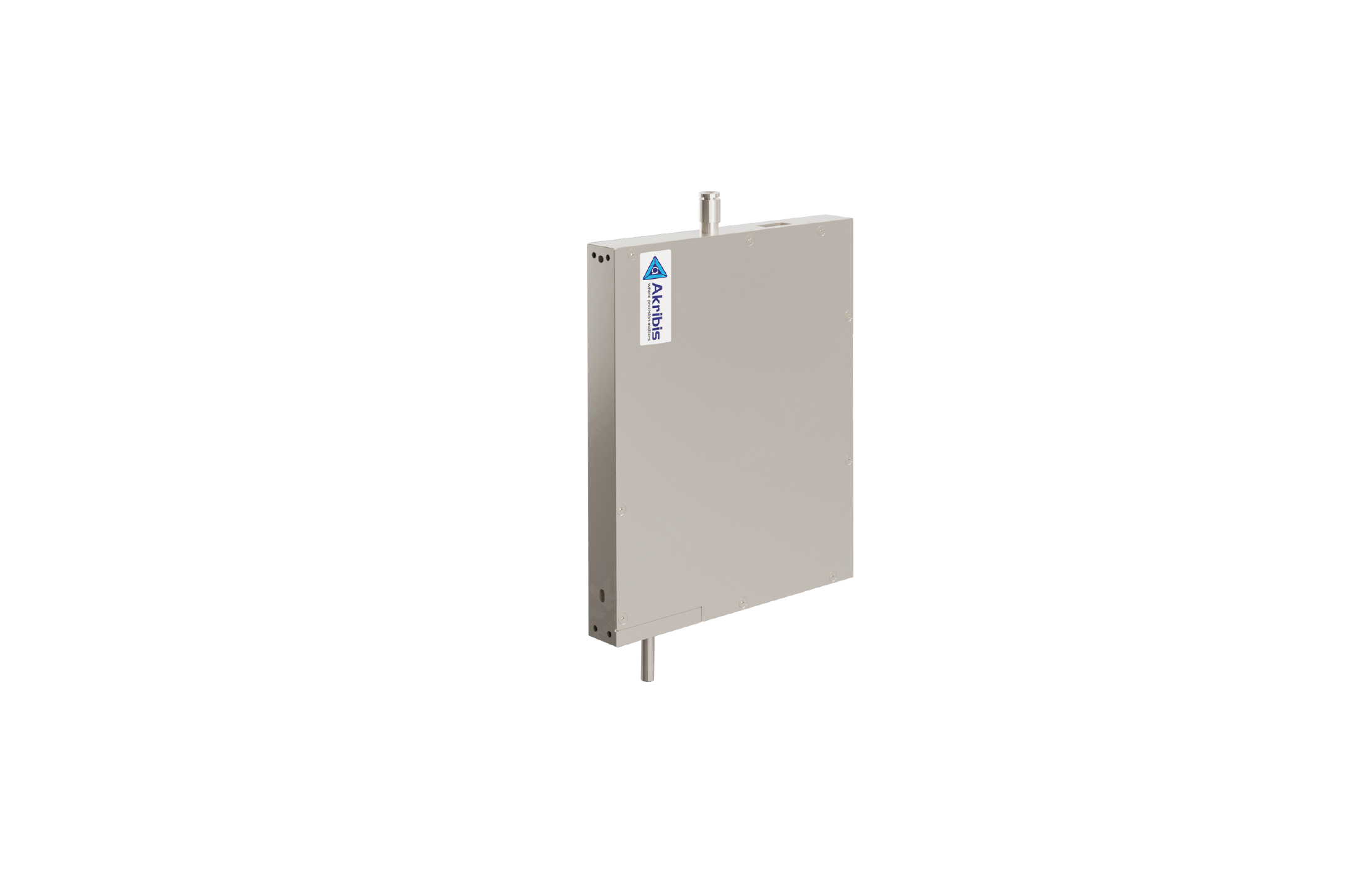

APC16B-Z30

Z-轴 2G 加速，行程 30mm 和双轴选项，16mm 超薄双轴设计，真空吸头，轻型，高推力

请求报价 下载参数
产品概述
参数
产品特性
图表
订购规则

参数

电机参数Z-轴
电机型号ALM015-T-B1
持续推力(自冷)@100℃[Z轴]①10 N
峰值推力[Z轴]136 N
力常数 ±10%[Z轴]8.1 N/Arms
反电势常数 ±10%6.6 Vpeak/(m/s)
相间电阻@25°C ±10%[Z轴]②4.51 Ω
相间电感 ±30%[Z轴]③0.58 mH
持续电流(自冷) @100°C①1.23 Arms
峰值电流4.4 Arms
最高母线电压[Z轴]  60 Vdc
电磁周期16.5 mm
磁吸力-
机械参数Z-轴
有效行程30 mm
分辨率0.5 μm
重复定位精度±5 μm
额定负载0.04 kg
空载运动质量[Z轴]0.2 kg
空载总质量0.8 kg
最高加速度20 m/s²
最高速度0.5 m/s
最大压力0.8 MPa
吸入流量需求

≥ 8 L/min [ANR]



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1kHz。

★相关参数规格如有变动，恕不另行通知。










产品特性

  • 01

    Z-轴 2G 加速

    Z-轴 2G 加速

  • 02

    行程 30mm 和双轴选项

    行程 30mm 和双轴选项

  • 03

    16mm 超薄双轴设计

    16mm 超薄双轴设计

  • 04

    真空吸头

    真空吸头

  • 05

    轻型，高推力

    轻型，高推力

图表

APC16B-Z30 尺寸图

APC16B-Z30 尺寸图

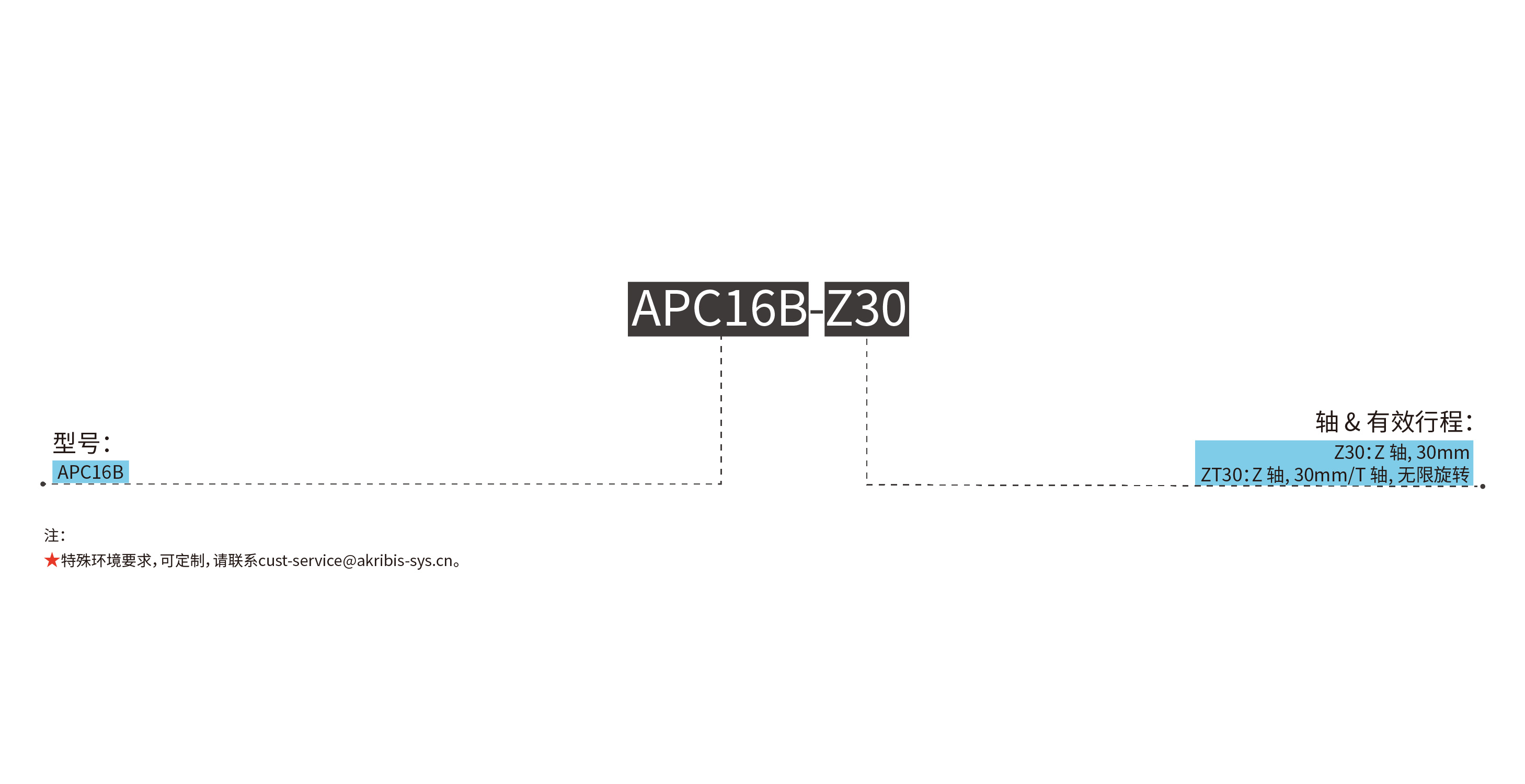

订购规则

  • APC16B-Z30

    APC16B-Z30
