首页 / 产品中心 / 精密模组 / 拾取模组 / 拾取模组分类 / APC-ZT系列 / APC16B-ZT30
APC-ZT系列

APC16B-ZT30

Z-轴 2G 加速，行程 30mm 和双轴选项，16mm 超薄双轴设计，真空吸头，轻型，高推力

请求报价 下载参数
产品概述
参数
产品特性
图表
订购规则

参数

电机参数Z-轴T-轴
电机型号ALM015-T-B1TP12

持续推力(自冷)@100℃[Z轴]①

持续转矩(自冷)@100℃[T轴]①

10 N7.40E-03 Nm

峰值推力[Z轴]

峰值转矩[T轴]

136 N1.85E-02 Nm

力常数 ±10%[Z轴]

转矩常数 ±10%[T轴]

8.1 N/Arms9.25E-03 Nm/Arms
反电势常数 ±10%6.6 Vpeak/(m/s)7.91E-04 Vpeak/rpm
相间电阻@25°C ±10%[Z轴②丨T轴③]4.51 Ω2.63 Ω

相间电感 ±30%[Z轴]④

相间电感 ±20%[T轴]④

0.58 mH0.23 mH
持续电流(自冷) @100°C①1.23 Arms0.80 Arms
峰值电流4.4 Arms2.00 Arms
最高母线电压[Z轴丨T轴]  60 Vdc48 Vdc
电磁周期16.5 mm-
磁吸力-4
机械参数Z-轴T-轴
有效行程30 mm360° (无限旋转)
分辨率0.5 μm491520 counts/rev
重复定位精度±5 μm±20 arcsec
额定负载0.04 kg0.04 kg

空载运动质量[Z轴]

空载运动质量[T轴]

0.2 kg

7.68E-08 kg·m²

空载总质量0.8 kg
1 kg
最高加速度20 m/s²600 rad/s²⑤
最高速度0.5 m/s60 rad/s⑤
最大压力0.8 MPa0.8 MPa
吸入流量需求

≥ 8 L/min [ANR]

≥ 8 L/min [ANR]



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电阻测量采用直流电流，含1m标准线缆。

④电感测量频率1kHz。

⑤旋转一圈可达的最高值。

★相关参数规格如有变动，恕不另行通知。











产品特性

  • 01

    Z-轴 2G 加速

    Z-轴 2G 加速

  • 02

    行程 30mm 和双轴选项

    行程 30mm 和双轴选项

  • 03

    16mm 超薄双轴设计

    16mm 超薄双轴设计

  • 04

    真空吸头

    真空吸头

  • 05

    轻型，高推力

    轻型，高推力

图表

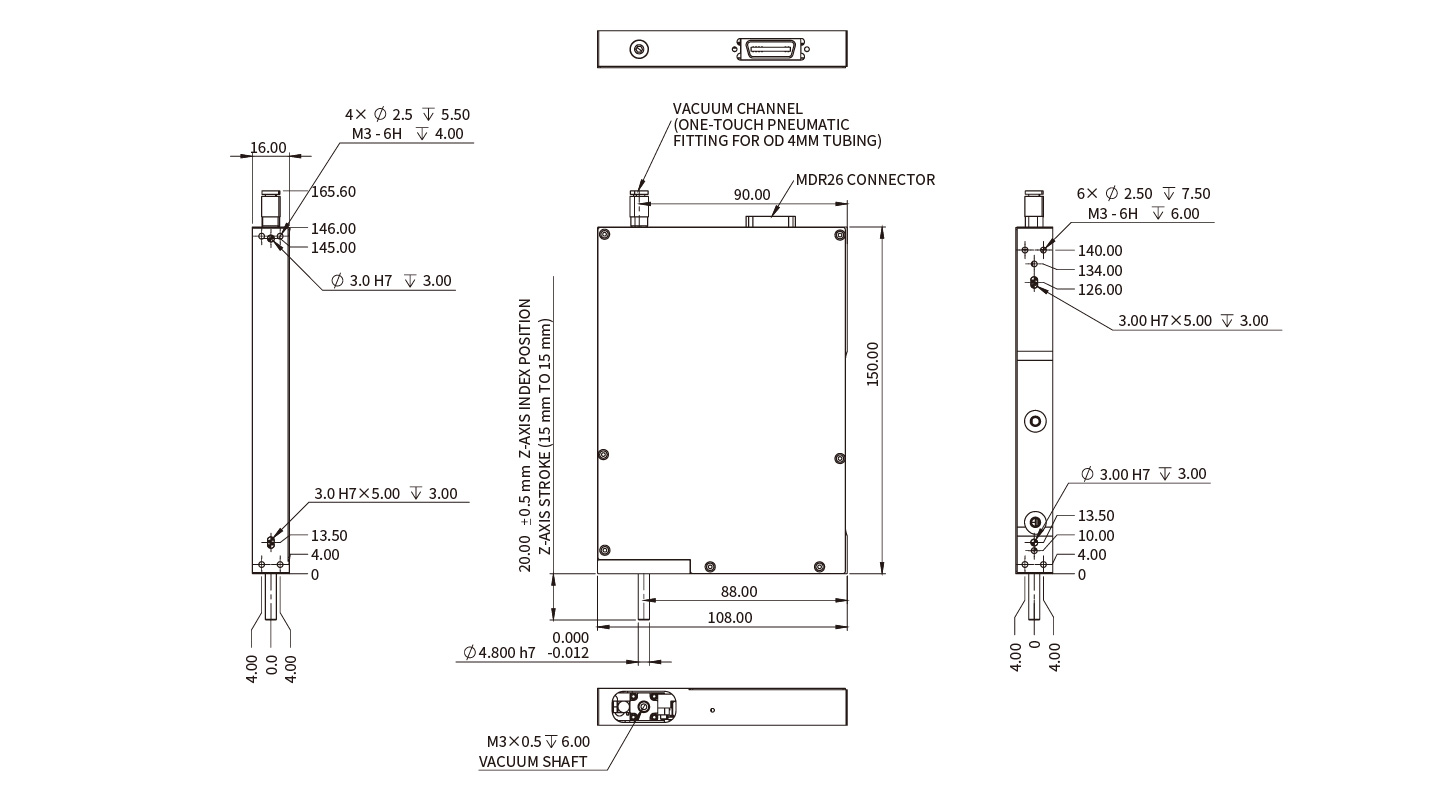

APC16B-ZT30 尺寸图

APC16B-ZT30 尺寸图

订购规则

  • APC16B-ZT30

    APC16B-ZT30
