首页 / 产品中心 / 精密电机 / 超声波马达 / 超声波马达分类 / 多轴平台 / 多轴平台

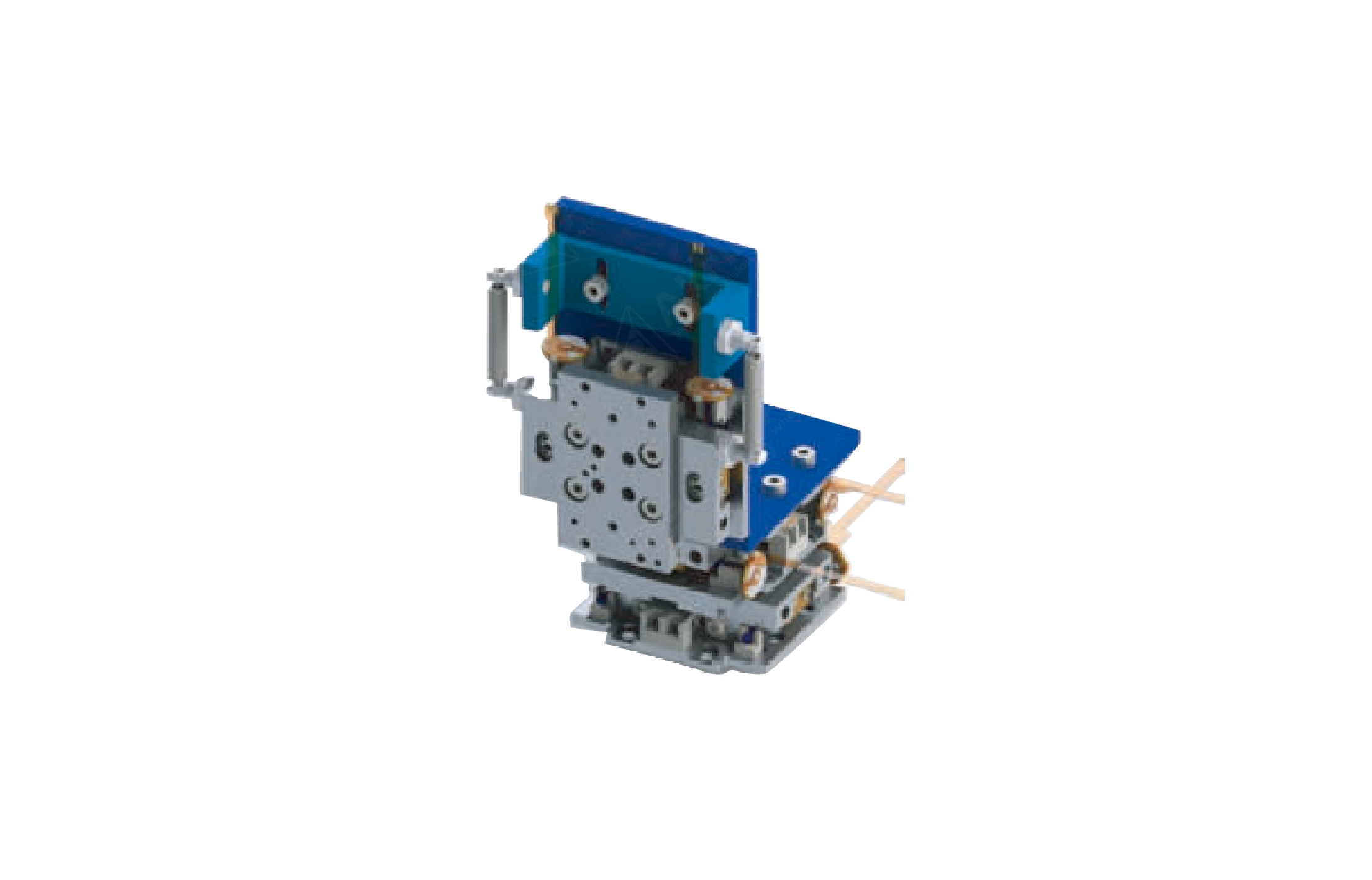

Multi-axis Stage.png
多轴平台

多轴平台

通常超音波电机是将由压电陶瓷（振动器）的压电效应引起的超声波振动转换为直线运动和旋转运动的马达。 因为它使用摩擦力，所以它可以在不通电的情况下通过摩擦力完全停止。

请求报价 下载参数
产品概述
参数
产品特性
图表
订购规则

参数

型号XYZCWT70-105XYDT50-04/θDT70-060XYZDT70-045XCYZHDT50-045
行程XYZ 10mm (±5mm)

XY 4mm、θ 60°

选择： 120°.180°.240°.360°

XYZ 4mmXYZ 4mm
分辨率

1μm (A,B,Z相 )

可选择 : 0.1μm、0.5μm、1.0μm

ＸＹ 1μm/ｐ (ABZ相 )

0.005°/p (ABZ相 )

1μm (A,B,Z相 )

可选择 : 0.1μm、0.5μm、1.0μm

1μm (A,B,Z相 )

可选择 : 0.1μm、0.5μm、1.0μm

重复定位精度

±3p

±3p±3p±3p
推力80gf60gf、 50g·cm50gf50gf
保持力350gf250gf 、 150g·cm300gf300gf
移动速度10mm/s10mm/s10mm/s10mm/s
驱动用电机TULA70 (23mm)

TULA50 (16.5mm)

TULA70 (22mm)

TULA70 (22mm)

TULA70 (22mm)







产品特性

  • 01

    无需减速机可实现低速，高推力，轻量化

    无需减速机可实现低速，高推力，轻量化

  • 02

    无通电时候保持力高

    无通电时候保持力高

  • 03

    驱动噪音非常小

    驱动噪音非常小

  • 04

    停止的时候由于摩擦力可以做到完全停止（无振动，无发热）

    停止的时候由于摩擦力可以做到完全停止（无振动，无发热）

  • 05

    直接构造机构具有较高的机械应答性（振动⇒动作）

    直接构造机构具有较高的机械应答性（振动⇒动作）

  • 06

    构造简单，部品点数少，量产时可降低成本

    构造简单，部品点数少，量产时可降低成本

  • 07

    非磁性材料构成，可在强磁场环境内驱动

    非磁性材料构成，可在强磁场环境内驱动

  • 08

    改变材质，粘接材料，可支持用于真空（10 Pa)环境

    改变材质，粘接材料，可支持用于真空（10 Pa)环境

  • 09

    TULA的轴自身有润滑的作用，可以兼用作于轨道

    TULA的轴自身有润滑的作用，可以兼用作于轨道

图表

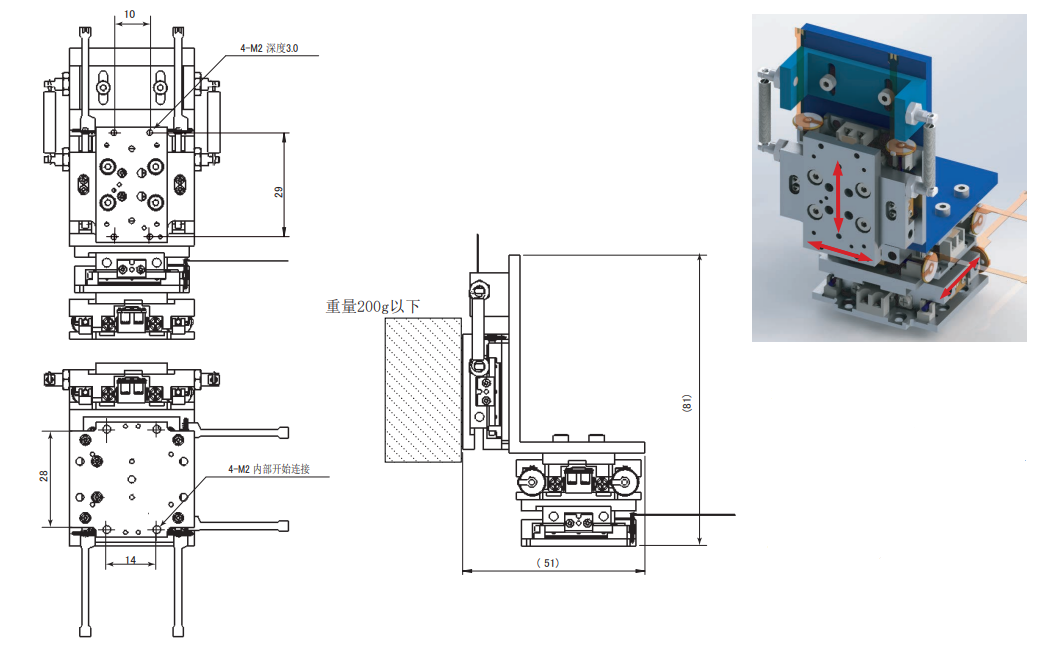

XYZCWT70-105 尺寸图

XYZCWT70-105 尺寸图

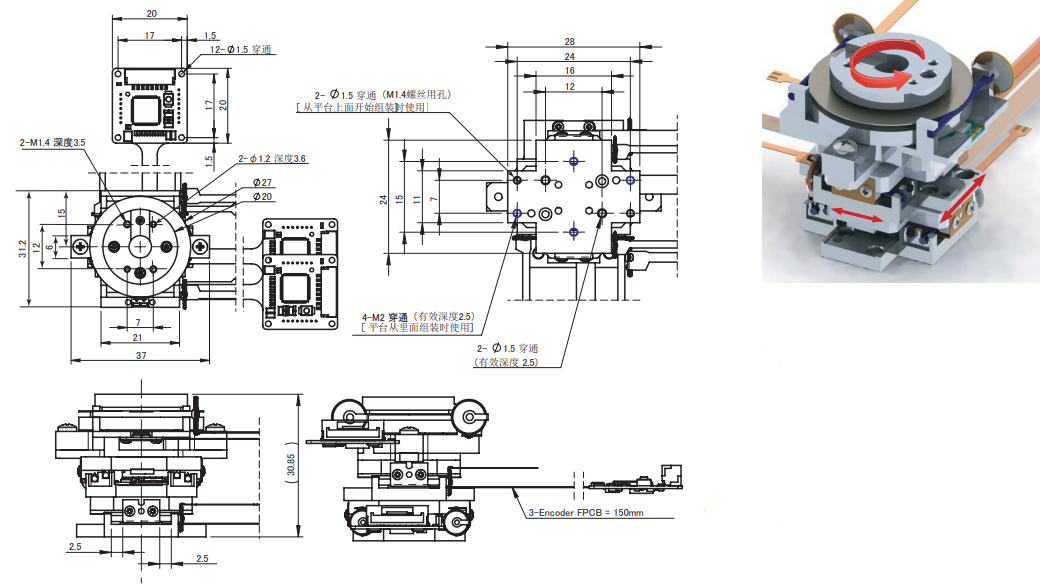

XYDT50-04/θDT70-060 尺寸图

XYDT50-04/θDT70-060 尺寸图

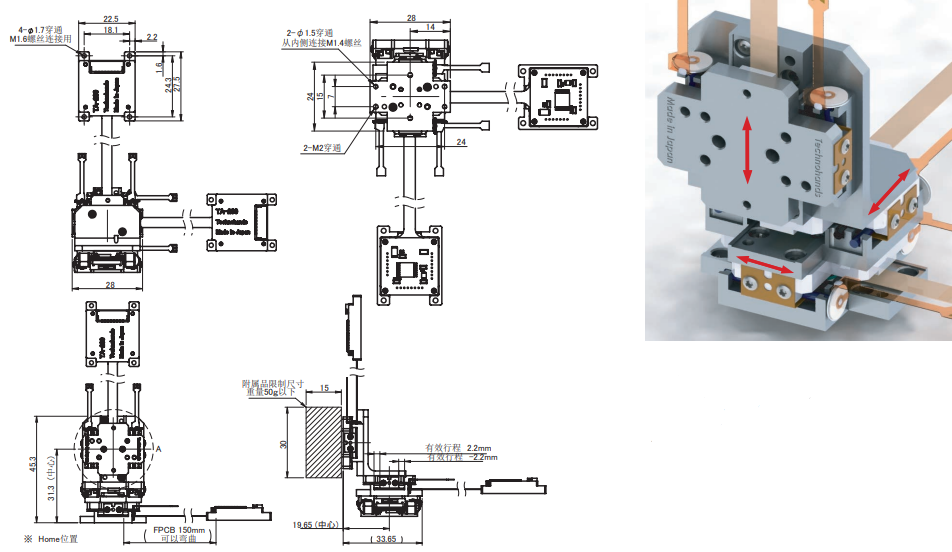

XYZDT70-045 尺寸图

XYZDT70-045 尺寸图

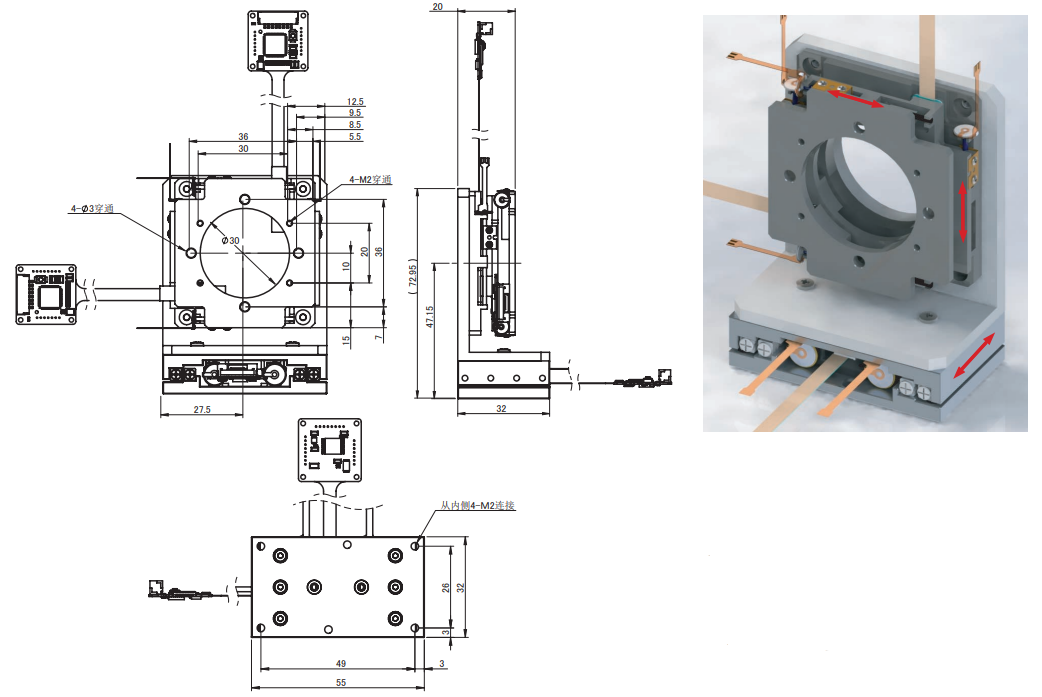

XCYZHDT50-045 尺寸图

XCYZHDT50-045 尺寸图

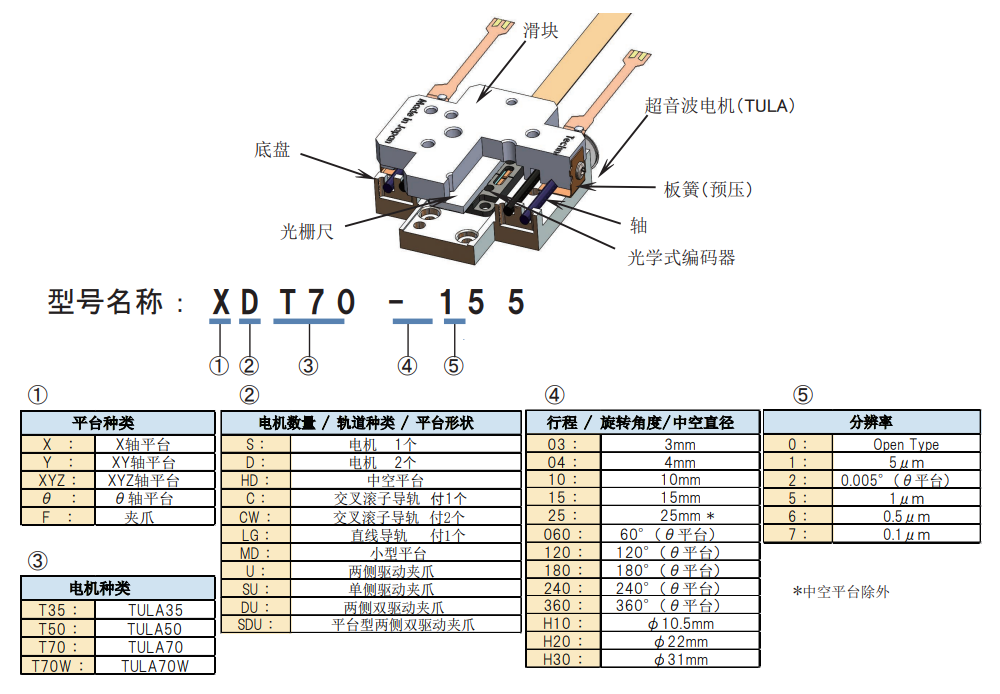

订购规则

  • 多轴平台

    多轴平台
