ARV系列 立式数控转台
ARV400
雅科贝思四轴/五轴转台以DD马达作为驱动电机，与蜗轮蜗杆、滚子凸轮、减速机等传统传动方式相比，持续扭矩相近，转速、精度及精度寿命大幅提升。转台采用转台专用轴承，具有高轴向和径向承载能力，可同时承受双向轴向载荷、径向载荷及倾覆力矩。转台采用水冷设计，既能效降低热变形外，又能增加力矩输出，还能提升转台的响应性及精度。无背隙、无磨损的特点使转台具有高可靠性，极大程度降低了维护成本。转台配置高精度编码器，可与大多数数控系统实现匹配。
参数
| 参数规格 | 值 | 单位 |
|---|---|---|
| 工作台直径 | 400 | mm |
| 台面高度 | 240 | mm |
| 最大摆角 | N*360 | deg |
| 额定扭矩 | 300 | Nm |
| 峰值扭矩 | 829 | Nm |
| 最大转速 | 100 | rpm |
| 额定电流 | 12 | Arms |
| 峰值电流 | 37.3 | Arms |
| 抱紧方式 | 液压-常开 | / |
| 抱紧扭矩 | 1000 (60bar) | Nm |
| 定位精度 | 8 (VDI) | arcsec |
| 重复定位精度 | 4 (VDI) | arcsec |
| 最大负载 | 400 | Kg |
| 净重 | ≤180 | Kg |
图表

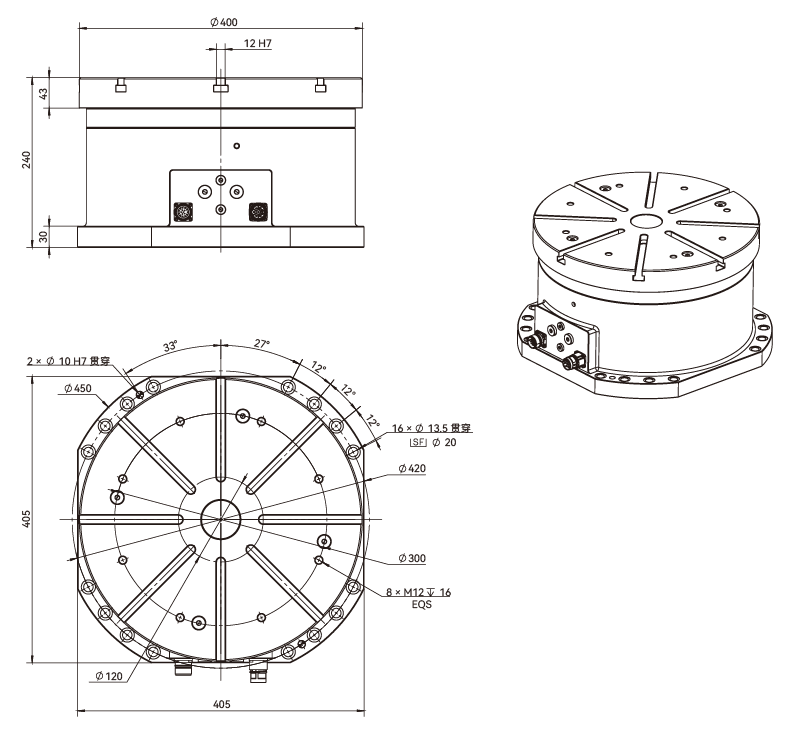

ARV400 尺寸图
订购规则
-
ARV400
