首页 / 产品中心 / 精密模组 / XR系列交叉滚柱模组 / XR系列交叉滚柱模组分类 / XRZ系列 / XRZ190-30
XRZ系列

XRZ190-30

XRZ系列为气缸配重水平Z轴，模组安装面水平设计，音圈电机推动整个台面在Z向升降。通过气缸平衡负载重力，减少所需的电机出力。搭配高精度光学编码器，提高模组的精度参数。

请求报价 选型与图纸下载
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号

AVM75-38-C39

-
持续推力45.26N
峰值推力
192.02N
力常数 ±10%13.72N/Arms
反电势常数 ±10%13.72Vpeak/(m/s)
机械参数数值单位
行程30mm
分辨率SINCOS(4096X)μm
重复定位精度±0.2μm
水平直线度±0.75μm
垂直直线度±1.0μm
俯仰角10.0arcsec
横摆角10.0arcsec
额定负载20.0kg
空载运动质量4.8kg
空载总质量12.6kg
材料黑色阳极氧化铝-
最大容许侧倾力矩8.0Nm
最大容许俯仰力矩7.5Nm
最大容许横摆力矩7.5Nm


注：

★所有测量数据基于模组安装在8μm大理石台面上。

   所有测量数据基于雅科贝思测量标准。











图表

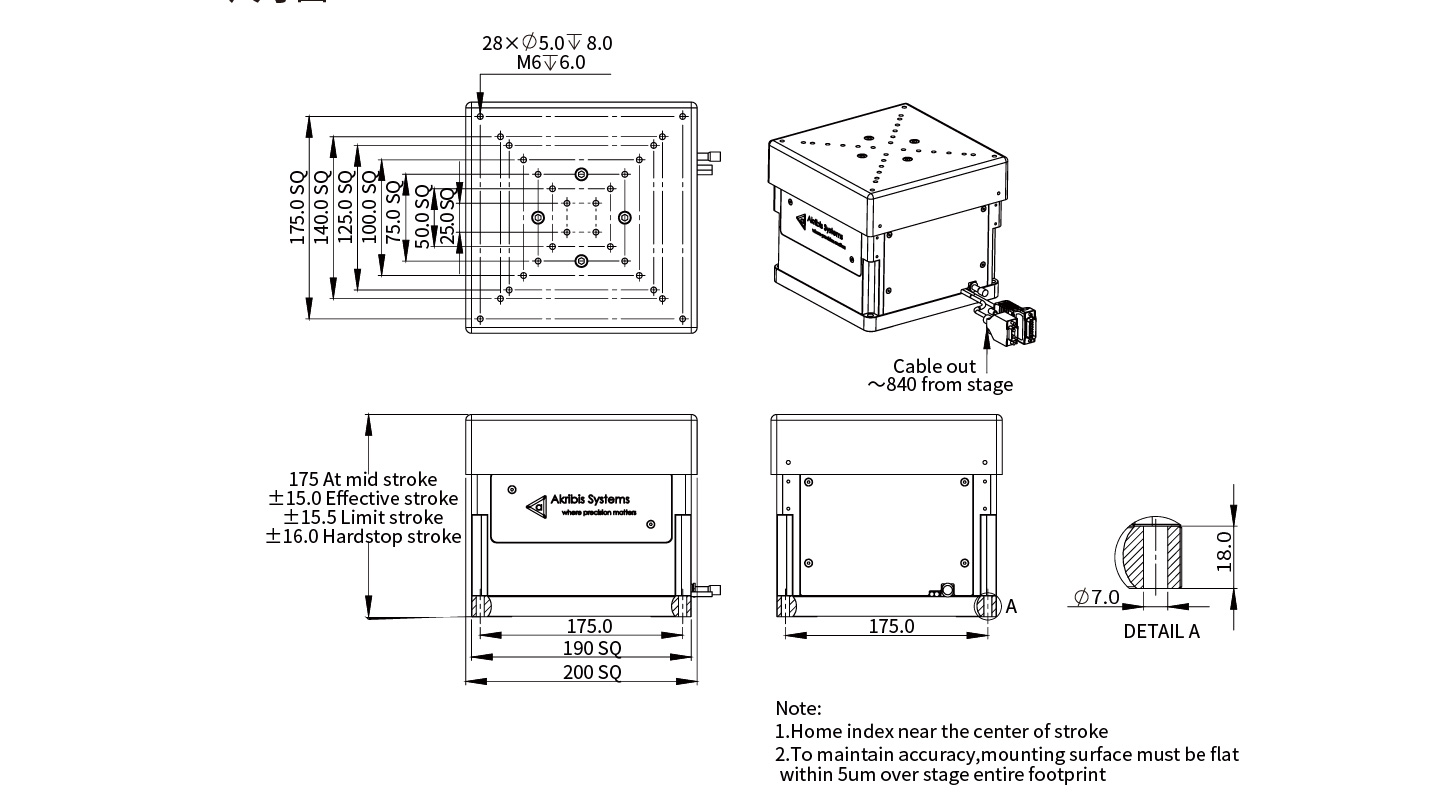

XRZ190-30尺寸图

XRZ190-30尺寸图

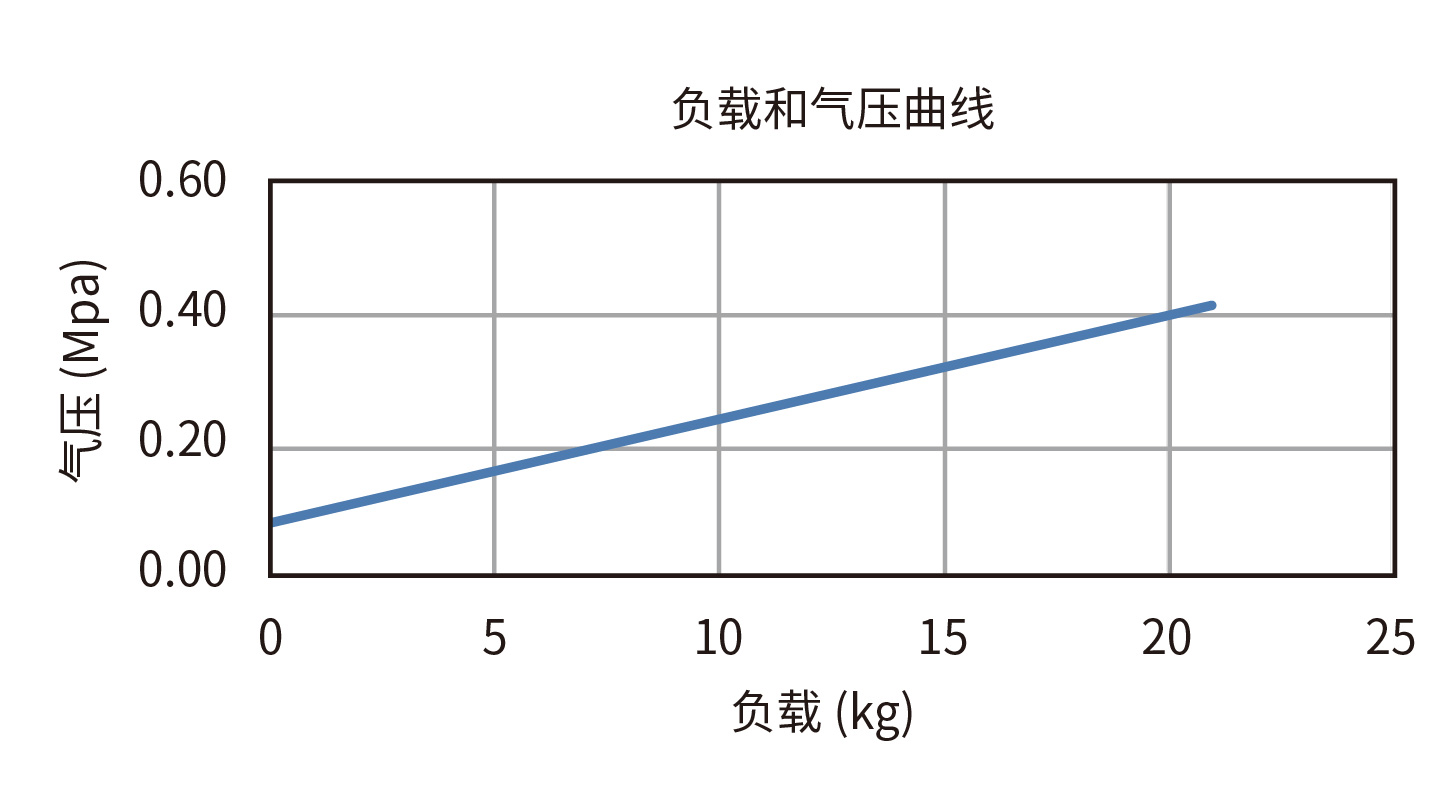

XRZ190-30 负载和气压曲线图

XRZ190-30 负载和气压曲线图

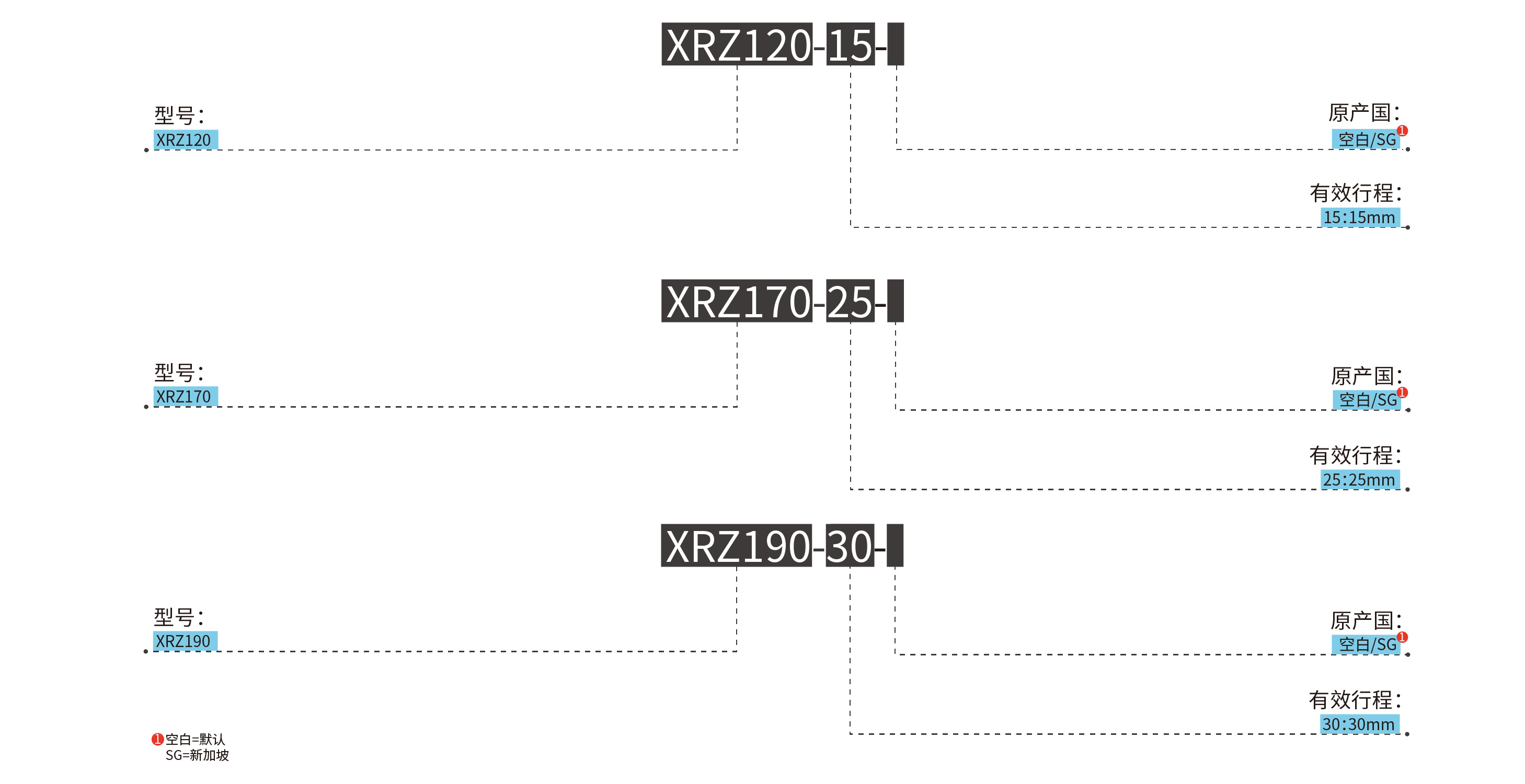

订购规则

  • XRZ190-30

    XRZ190-30
