首页 / 产品中心 / 精密模组 / XR系列交叉滚柱模组 / XR系列交叉滚柱模组分类 / XRL系列 / XRL250P-210
XRL系列

XRL250P-210

交叉滚子直线电机平台 XRL系列采用Akribis无铁芯直线电机，具有更高精度以及稳定性的特点，适用于高精密中短行程的运用。

请求报价 选型与图纸下载
产品概述
参数
图表
订购规则

参数

电机参数单位数值
电机型号-AUM2-S4×2
持续推力(自冷)@100℃ ①N35.2×2
峰值推力N176.0×2
力常数 ±10%N/A22.0
反电势常数 ±10%V/(m/s)18.0
相间电阻@25°C ±10% ②Ω6.59
相间电感 ±40% ③mH1.94
持续电流(自冷) @100°C ①A1.6×2
峰值电流A8.0×2
最高电压  Vdc330
电磁周期mm30
机械参数单位数值
精度等级-P
有效行程mm210
分辨率μm
SINCOS(4096X)
重复定位精度μm±0.15
水平直线度μm±1.5
垂直直线度μm±1.5
额定负载 ④kg45.0
空载运动质量kg7.3
空载总质量kg13.3
最大静态力矩 ④Nm24.0



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同， 样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

④此数值基于提供较高控制带宽，如有更大负载要求，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。







图表

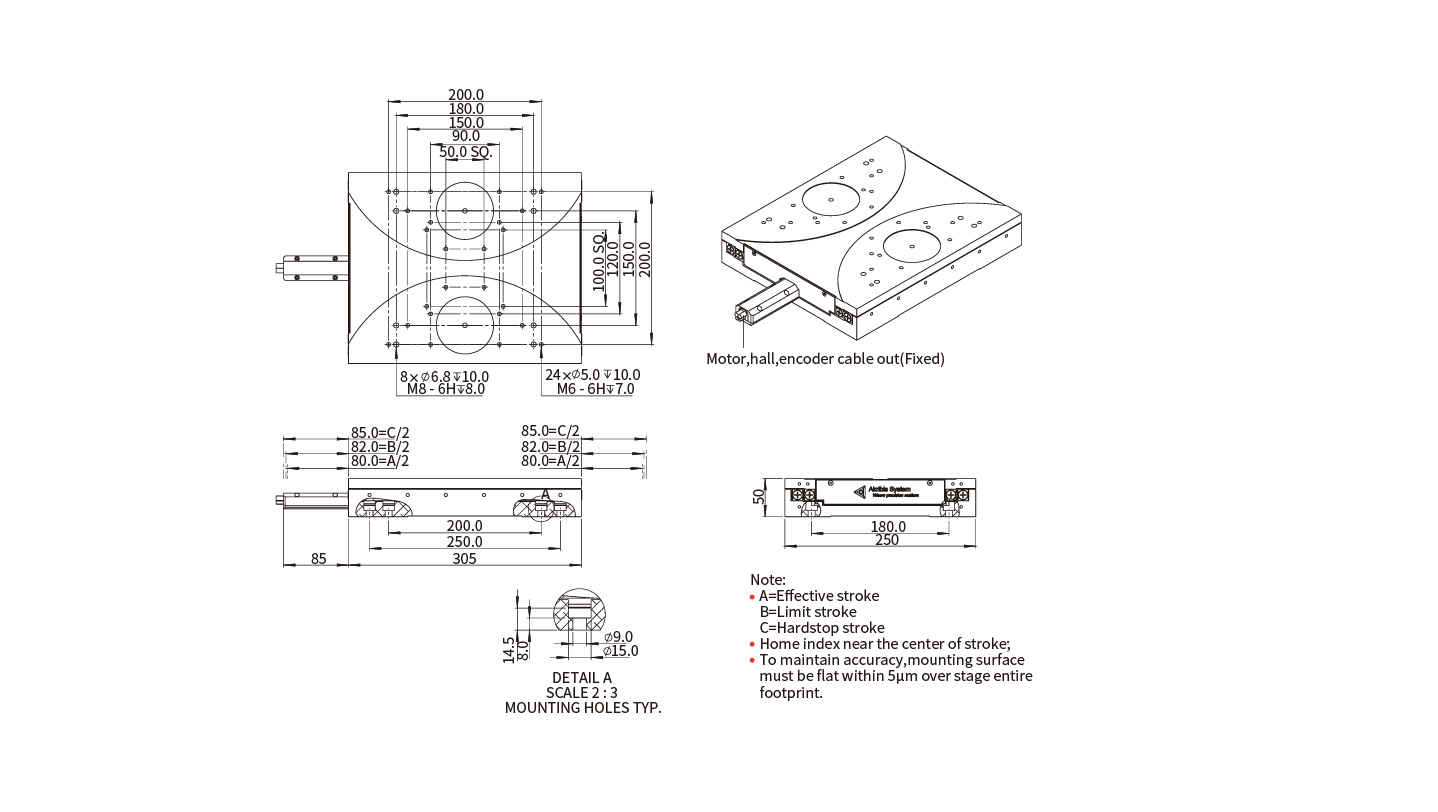

XRL250P-210尺寸图

XRL250P-210尺寸图

订购规则

  • XRL250P-210

    XRL250P-210
