首页 / 产品中心 / 精密模组 / XR系列交叉滚柱模组 / XR系列交叉滚柱模组分类 / XRL系列 / XRL250-35
XRL系列

XRL250-35

交叉滚子直线电机平台 XRL系列采用Akribis无铁芯直线电机，具有更高精度以及稳定性的特点，适用于高精密中短行程的运用。

请求报价 选型与图纸下载
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AUM2-S4×2-
持续推力(自冷)@100℃ ①35.2×2N
峰值推力176.0×2N
力常数 ±10%22.0N/A
反电势常数 ±10%18.0V/(m/s)
相间电阻@25°C ±10% ②6.59Ω
相间电感 ±40% ③1.94mH
持续电流(自冷) @100°C ①1.6×2A
峰值电流8.0×2A
最高电压  330Vdc
电磁周期30mm
机械参数数值单位
精度等级N-
有效行程35mm
分辨率0.1μm
重复定位精度±0.3μm
水平直线度±1.5μm
垂直直线度±1.5μm
额定负载 ④20.0kg
空载运动质量3.9kg
空载总质量7.0kg
最大静态力矩 ④7.0Nm



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同， 样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

④此数值基于提供较高控制带宽，如有更大负载要求，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。







图表

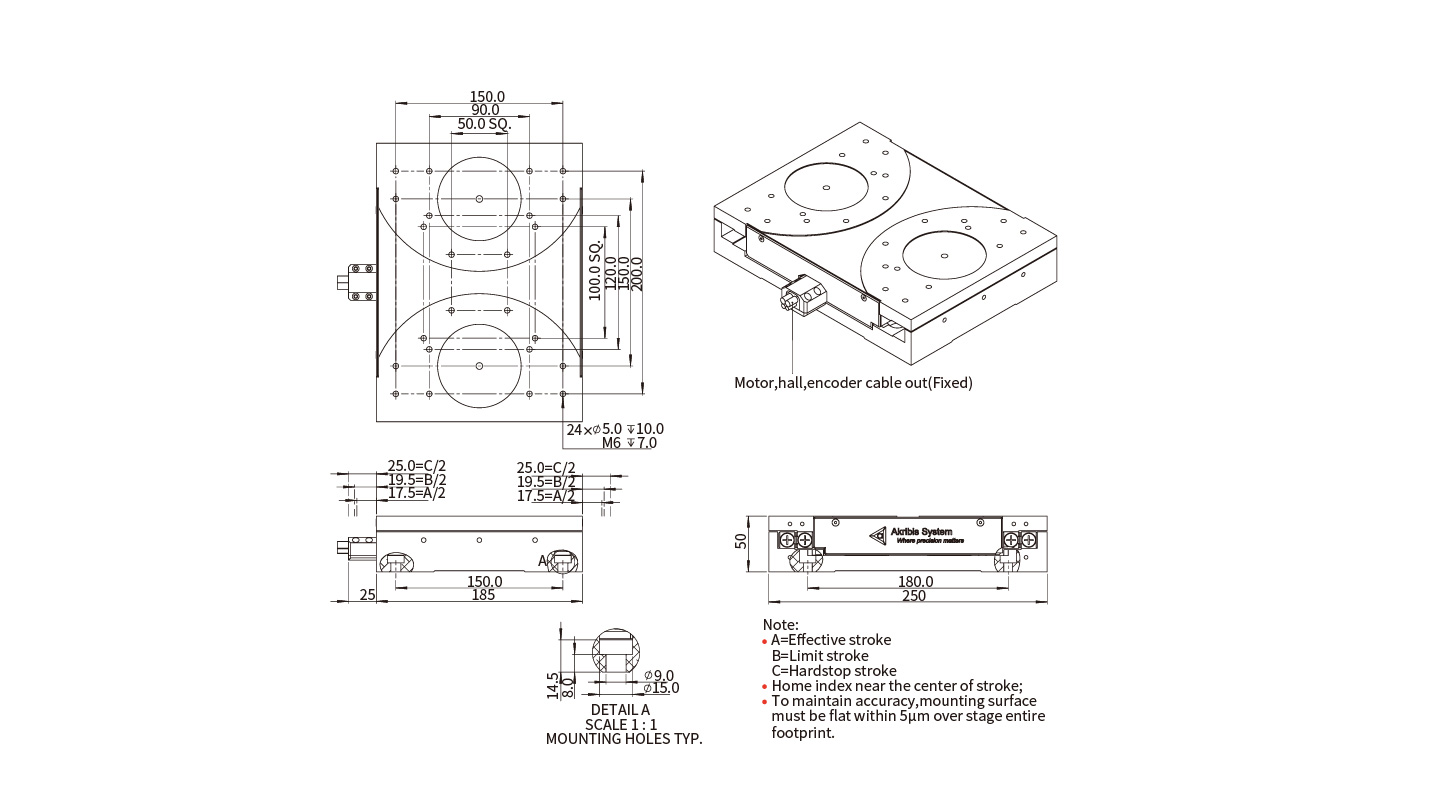

XRL250-35尺寸图

XRL250-35尺寸图

订购规则

  • XRL250-35

    XRL250-35
