XMGV系列
XMGV90
微型音圈电机模组 XMGV系列音圈电机模组由圆柱型音圈电机、交叉滚柱导轨、编码器位置反馈以及结构底座组成，内部结构紧凑、高性能直驱运动平台。 有标准产品4款规格：XMGV30、XMGV40、XMGV60、XMGV90，根据实际技术要求，4款标准模组内置的音圈电机、编码器位置反馈可选，接受定制。 内置音圈电机模组可以做到无齿槽力，采用交叉滚柱导轨，具有高精度以及高频率的特点。
参数
| 电机参数 | 数值 | 单位 |
|---|---|---|
| 电机型号 | AVM90-30 | - |
| 持续推力(自冷)@100℃ ①② | 95.6 | N |
| 峰值推力 ② | 340.3 | N |
| 力常数 ±10% ② | 23.9 | N/A |
| 反电势常数 ±10% ② | 23.9 | V/(m/s) |
| 电阻@25°C ±10% ③ | 2.73 | Ω |
| 电感 ±20% ④ | 3.80 | mH |
| 持续电流(自冷) @100°C ① | 4.0 | A |
| 峰值电流 | 14.0 | A |
| 最高电压 | 120 | Vdc |
| 机械参数 | 数值 | 单位 |
| 精度等级 | N | - |
| 行程 ⑤ | 30 | mm |
| 分辨率 | 0.2 | μm |
| 重复定位精度 | ±1.0 | μm |
| 水平直线度 | ±2.5 | μm |
| 垂直直线度 | ±2.5 | μm |
| 额定负载⑥ | 14.0 | kg |
| 空载运动质量 | 1.63 | kg |
| 空载总质量 | 5.31 | kg |
| 最大静态力矩 | 16.0 | Nm |
注：
①测量环境温度为25°C，数值取决于热环境。
②行程中点处的值。
③电阻测量采用直流电流，含0.5米标准线缆。
④电电感测量频率1kHZ。
⑤行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。
⑥在此负载下，平台可以提供不少于1G的加速度。
★相关参数规格如有变动，恕不另行通知。
图表

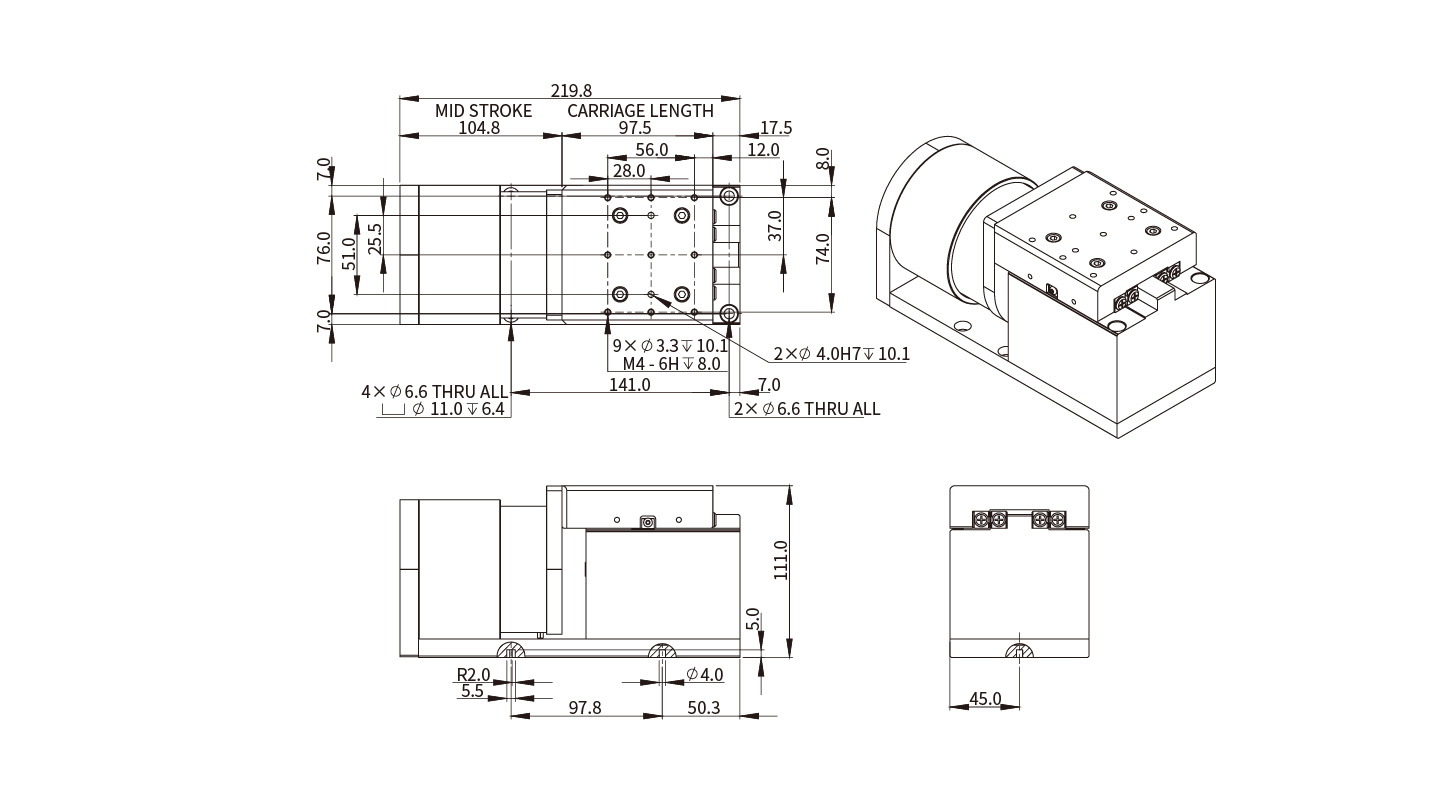

XMGV90尺寸图
订购规则
-
XMGV90
