首页 / 产品中心 / 精密模组 / 音圈模组 / 音圈模组分类 / XCV系列 / XCV30P
XCV系列

XCV30P

XCV系列采用Akribis音圈电机，具有高精度以及高频率的特点。适用于中载，高频高精度的应用。适用于亚微级定位，取放，力控制。

请求报价
产品概述
参数
图表
订购规则

参数

电机参数单位数值
电机型号-AVM30-HF-4
持续推力(自冷)@100℃ ①②N7.23
峰值推力 ②N46.1
力常数 ±10% ②N/A11.5
反电势常数 ±10% ②V/(m/s)11.5
电阻@25°C ±10% ③Ω8.0
电感 ±20% ④mH1.40
持续电流(自冷) @100°C①A0.6
峰值电流A4.0
最高电压  Vdc60
机械参数单位数值
精度等级-P
行程⑤mm4
分辨率μm
SINCOS/0.05
重复定位精度μm±0.2
水平直线度μm±0.5
垂直直线度μm±0.5
空载运动质量kg0.065
空载总质量kg0.467
最大静态力矩Nm8.8



注：

①测量环境温度为25°C，数值取决于热环境。

②行程中点处的值。

③电阻测量采用直流电流，含0.5米标准线缆。

④电电感测量频率1kHZ。

★相关参数规格如有变动，恕不另行通知。








图表

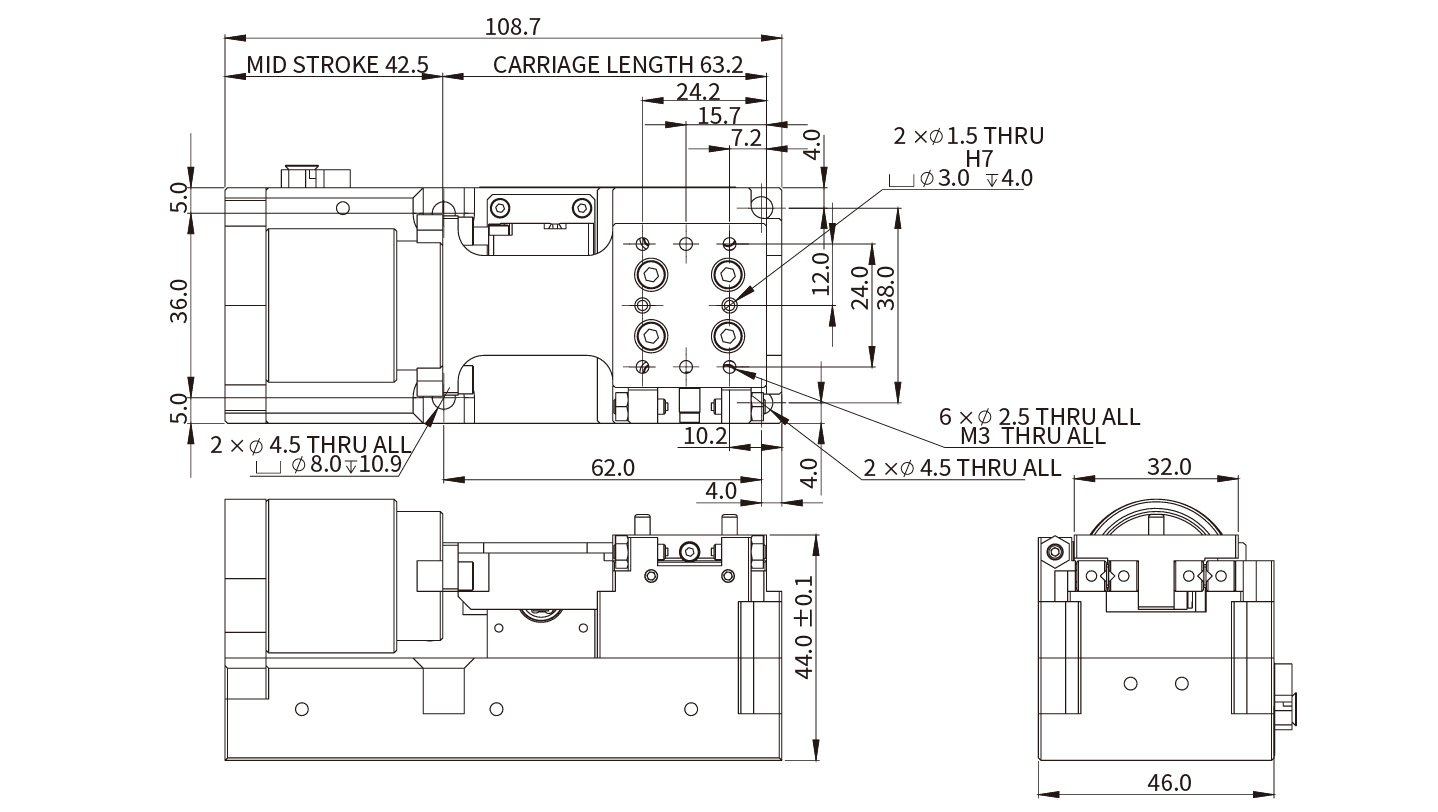

XCV30P尺寸图

XCV30P尺寸图

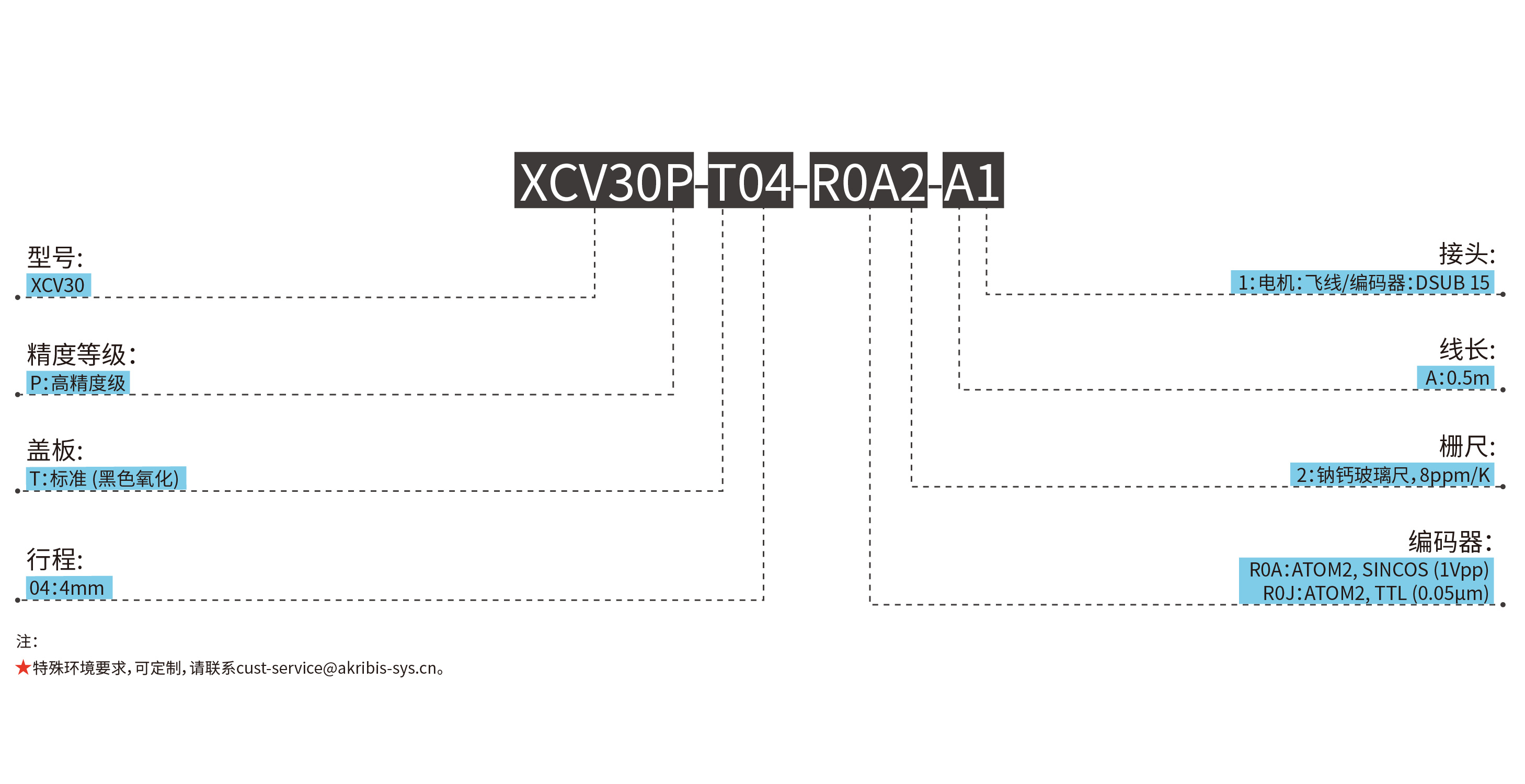

订购规则

  • XCV30P

    XCV30P
