TGV系列

TGV90P

TGV系列（通孔音圈交叉滚子导轨模组）采用Akribis 通孔音圈电机系统，具有具有高响音和高带宽的特点，适用于短程高频的应用。

请求报价
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AVM90-30-C77-
持续推力(自冷)@100℃ ①②57.3N
峰值推力 ②202.6N
力常数 ±10% ②14.33N/A
反电势常数 ±10% ②14.33V/(m/s)
电阻@25°C ±10% ③2.64Ω
电感 ±20% ④4.09mH
持续电流(自冷) @100°C ①4.0A
峰值电流14.0A
最高电压  120Vdc
机械参数数值单位
精度等级P-
行程 ⑤30mm
分辨率SINCOS/0.05μm
重复定位精度±0.5μm
水平直线度±2.5μm
垂直直线度±2.5μm
额定负载⑥6.0kg
空载运动质量1.41kg
空载总质量3.76kg
最大静态力矩21.1Nm



注：

①测量环境温度为25°C，数值取决于热环境。

②行程中点处的值。

③电阻测量采用直流电流，含0.5米标准线缆。

④电电感测量频率1kHZ。

⑤行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。

⑥在此负载下，平台可以提供不少于1G的加速度。

★相关参数规格如有变动，恕不另行通知。








图表

TGV90P尺寸图

TGV90P尺寸图

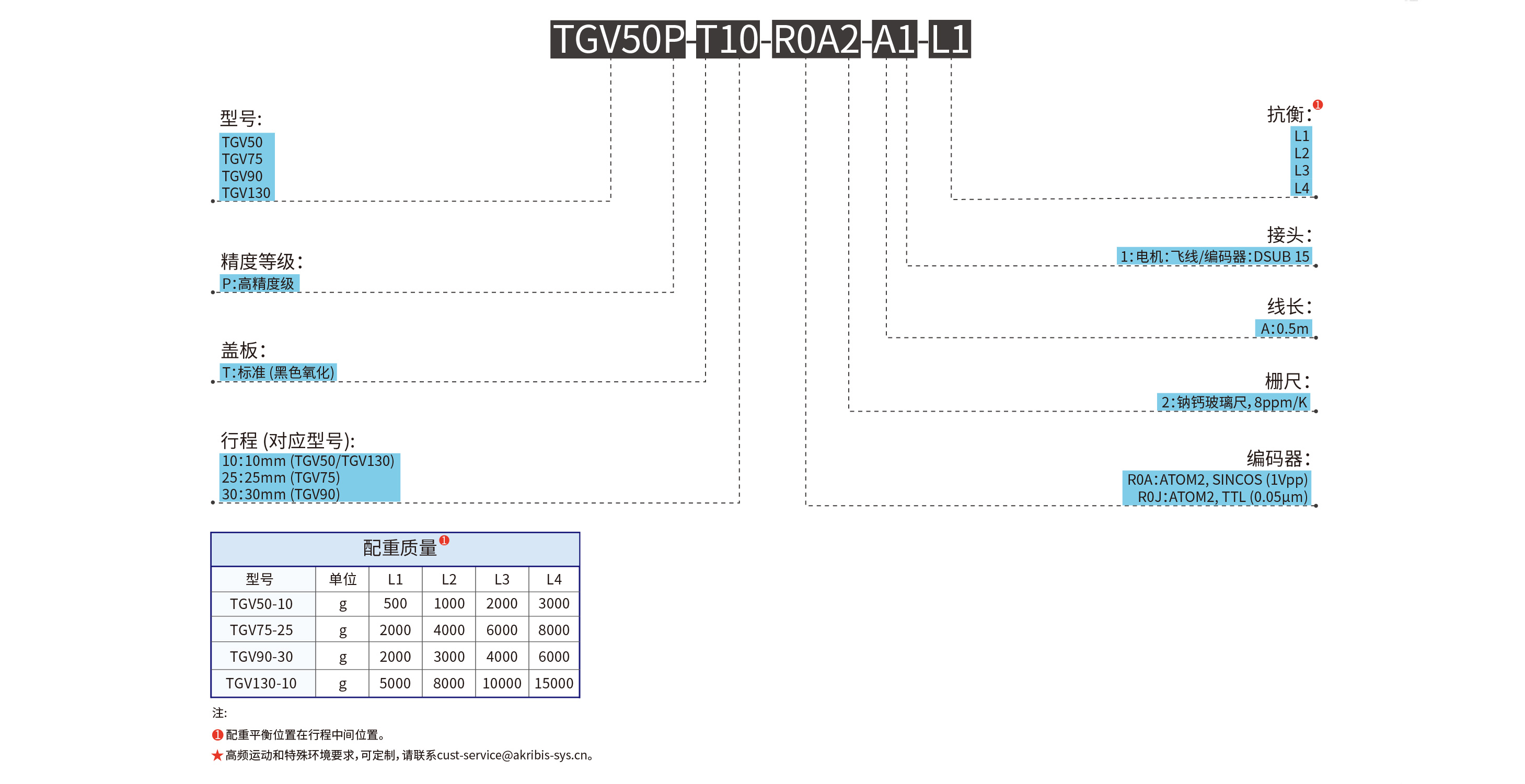

订购规则

  • TGV90P

    TGV90P
