参数
| 电机参数 | 数值 | 单位 |
|---|---|---|
| 电机型号 | AVM75-HF-25 | - |
| 持续推力(自冷)@100℃ ①② | 127.9 | N |
| 峰值推力 ② | 590.1 | N |
| 力常数 ±10% ② | 34.6 | N/A |
| 反电势常数 ±10% ② | 34.6 | V/(m/s) |
| 电阻@25°C ±10% ③ | 2.83 | Ω |
| 电感 ±20% ④ | 2.76 | mH |
| 持续电流(自冷) @100°C ① | 3.7 | A |
| 峰值电流 | 17.0 | A |
| 最高电压 | 60 | Vdc |
| 机械参数 | 数值 | 单位 |
| 精度等级 | P | - |
| 行程 ⑤ | 25 | mm |
| 分辨率 | SINCOS/0.05 | μm |
| 重复定位精度 | ±0.5 | μm |
| 水平直线度 | ±2.5 | μm |
| 垂直直线度 | ±2.5 | μm |
| 额定负载⑥ | 8.0 | kg |
| 空载运动质量 | 1.11 | kg |
| 空载总质量 | 3.85 | kg |
| 最大静态力矩 | 14.4 | Nm |
注：
①测量环境温度为25°C，数值取决于热环境。
②行程中点处的值。
③电阻测量采用直流电流，含0.5米标准线缆。
④电电感测量频率1kHZ。
⑤行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。
⑥在此负载下，平台可以提供不少于1G的加速度。
★相关参数规格如有变动，恕不另行通知。
图表

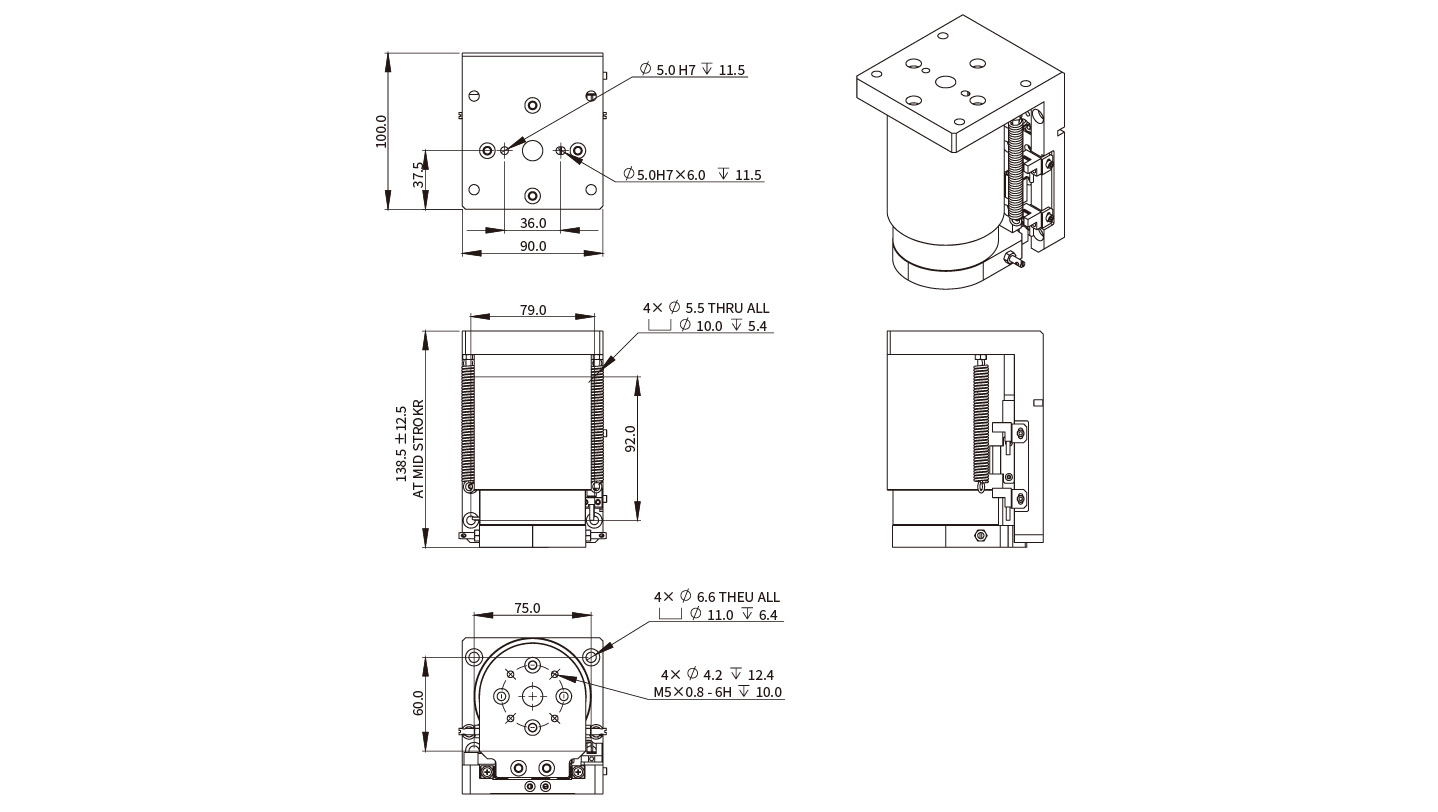

TGV75P尺寸图
订购规则
-
TGV75P
