SGR系列

SGR40-365

雅科贝思SGR系列使用棒状电机直驱定位系统。由直线导轨、棒状电机、编码器反馈和铝制外壳组成紧凑型模组。

请求报价
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号RDM030-A-B3-
持续推力(自冷)@100℃ ①18.6N
峰值推力55.8N
力常数 ±10%11.00N/Arms
反电势常数 ±10%8.94Vpeak/(m/s)
相间电阻@25°C ±10% ②4.19Ω
相间电感 ±40% ③0.93mH
持续电流(自冷) @100°C ①1.70Arms
峰值电流5.10Arms
最高母线电压  60Vdc
电磁周期60mm
机械参数数值单位
行程365mm
分辨率0.2μm
重复定位精度±2μm
额定负载5.0kg
空载运动质量0.46kg
空载总质量.29kg
最大静态力矩0.5Nm



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz。

★安装面精度需要保证20um以内。

★测量数值基于雅科贝思测量标准。

★相关参数规格如有变动，恕不另行通知。










图表

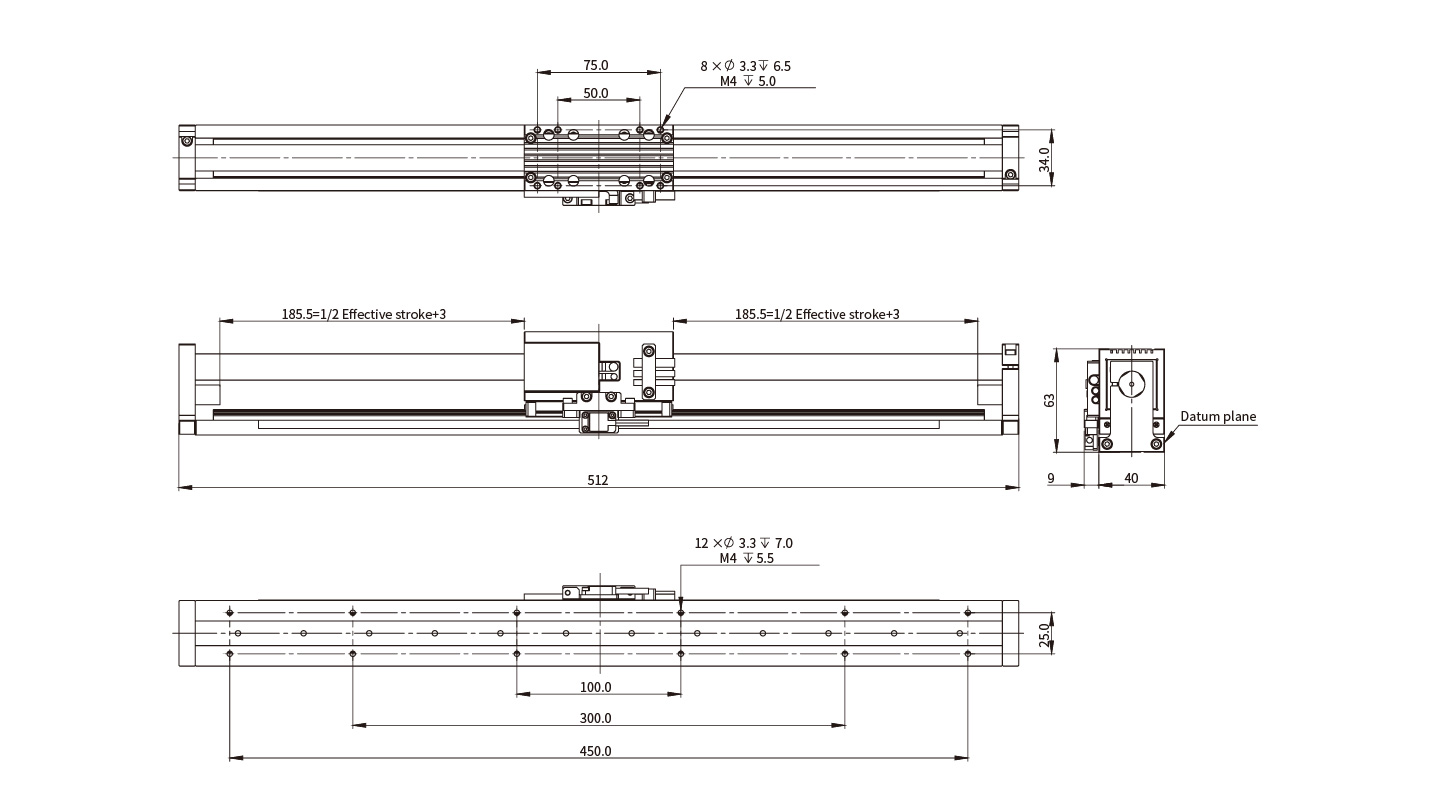

尺寸图
SGR40-365 尺寸图

SGR40-365 尺寸图

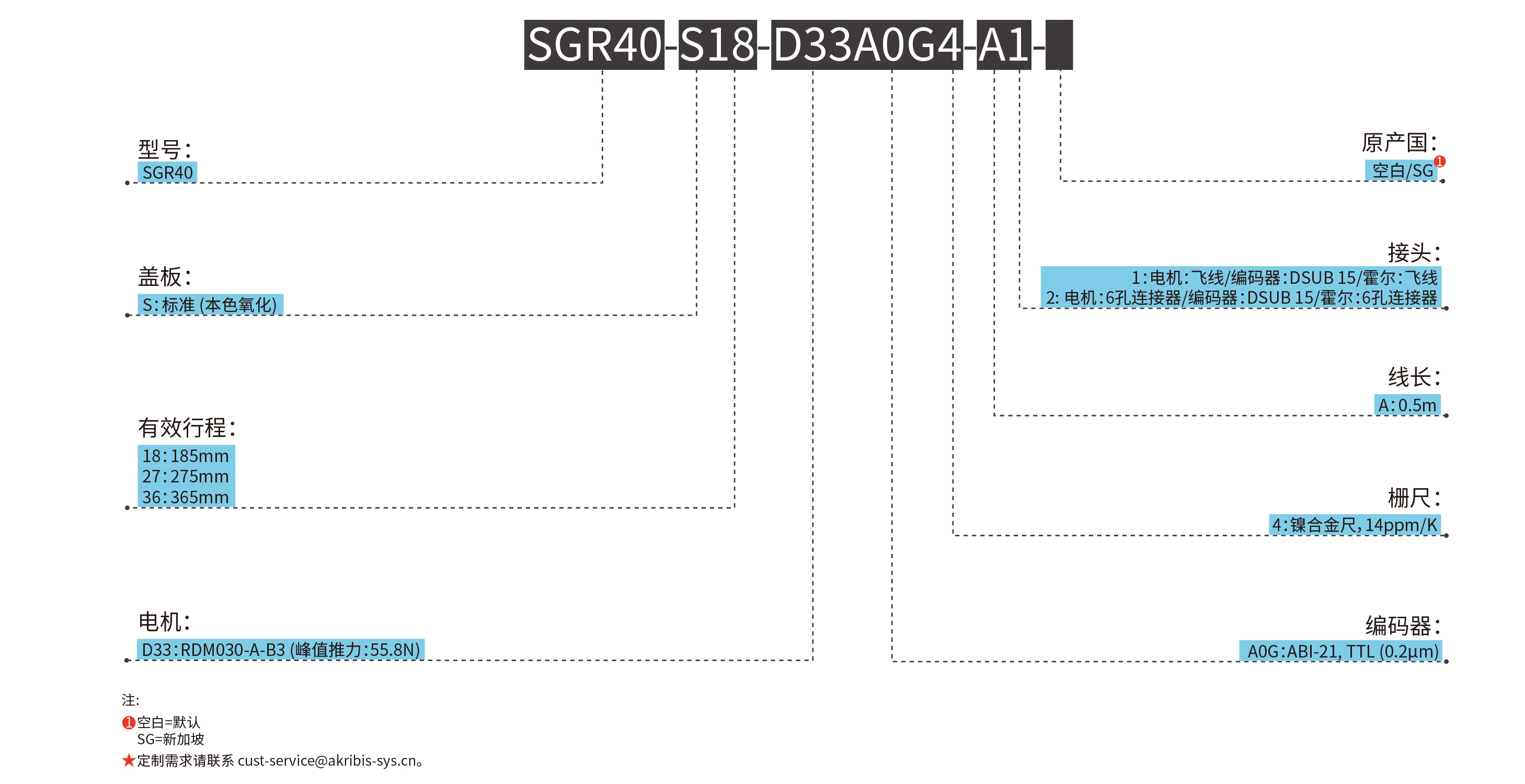

订购规则

  • SGR40-365

    SGR40-365
