RDM-A系列

RDM060-A-B6

RDM-A系列是一种棒状电机，又称为磁轴电机，这是由于其磁轨形状类似柱状而得名。与其他直线电机类似，RDM-A由一组动子和定子配合而实现直线运动。通常，动子指代电机线圈，而定子指代电机磁轨。当然，在某些情况下，动磁轨应用也没有问题。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数B6单位
持续推力(自冷)@100℃①137.8N
峰值推力413.4N
力常数±10%69.6N/Arms
反电势常数±10%56.83Vpeak/(m/s)
电机常数@25°C17.4N/Sqrt(W)
相间电阻@25°C ±10%②10.67Ω
相间电感 ±30%③5.51mH
电气时间常数0.52ms
持续电流(自冷) @100°C①1.98Arms
峰值电流5.94Arms
持续热功率(自冷) @100°C80.9W
最高线圈温度100℃
热耗散常数(自冷)①1.08W/℃
最高母线电压  330Vdc
电磁周期72.0mm
磁吸力  0N
机械参数B6单位
线圈质量(自冷) 2.03
kg
线圈长度(自冷) 21.0mm
磁轨质量(每米)  5.37kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

RDM060-A-B6 尺寸图

RDM060-A-B6 尺寸图

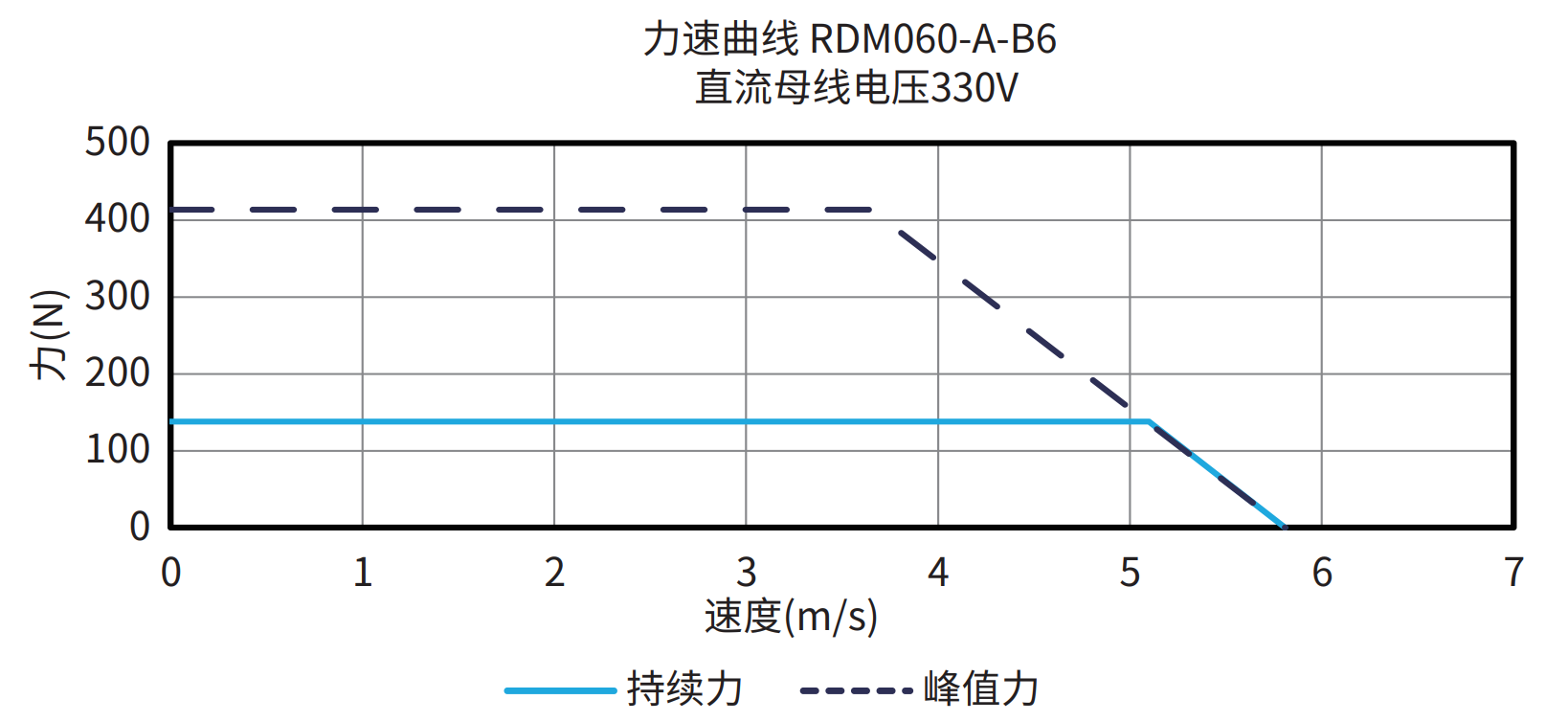

RDM060-A-B6 330V 曲线图

RDM060-A-B6 330V 曲线图

订购规则

  • RDM060-A 线圈

    RDM060-A 线圈

  • RDM060-A 磁轨

    RDM060-A 磁轨
