参数
| 电机参数 | 数值 | 单位 |
|---|---|---|
| 电机型号 | X3G | - |
| 持续推力(自冷)@100℃ ① | 459 | N |
| 峰值推力 | 1213 | N |
| 力常数 ±10% | 86 | N/Arms |
| 反电势常数 ±10% | 70.5 | Vpeak/(m/s) |
| 相间电阻@25°C ±10% ② | 5.4 | Ω |
| 相间电感 ±30% ③ | 29.5 | mH |
| 持续电流(自冷) @100°C | 5.3 | Arms |
| 峰值电流 | 18.0 | Arms |
| 最高母线电压 ① | 600 | Vdc |
| 电磁周期 | 20 | mm |
| 机械参数 | 数值 | 单位 |
| 导轨 | 嵌入式导轨 | - |
| 分辨率 | 增量式磁编: 1.0 | μm |
| 重复定位精度 | 典型值:±2 / 保证值:±4 | μm |
| 直线度 | ±7/300 | μm/mm |
| 最大速度 | 3 | m/s |
| 额定负载 (水平安装) ④ | 60 | kg |
| 空载运动质量 | 6.3 | kg |
| 安装方式 ⑤ | 水平 / 侧挂 / 倒挂 ⑥ | - |
注：
①测量室温25ºC，取决于散热环境。
②电阻测量采用直流电流，含0.3m标准线缆。
③电感测量频率1kHz。
④额定负载基于水平安装，1m/s速度,1G加速度考量。
⑤请确保安装面平面度在0.02mm/300mm，否则有可能会影响模组精度与使用。
⑥倒挂安装时建议拆掉上盖
★相关参数规格如有变动，恕不另行通知。
图表

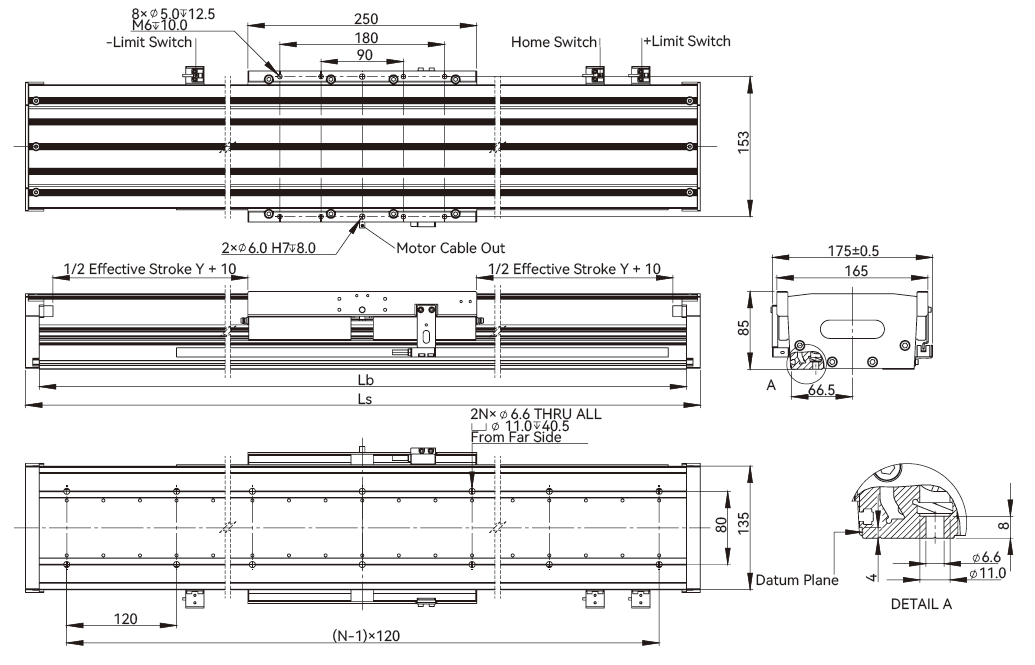

DGX135-X5G尺寸图
DGX135-X5G力-速度曲线图 330V

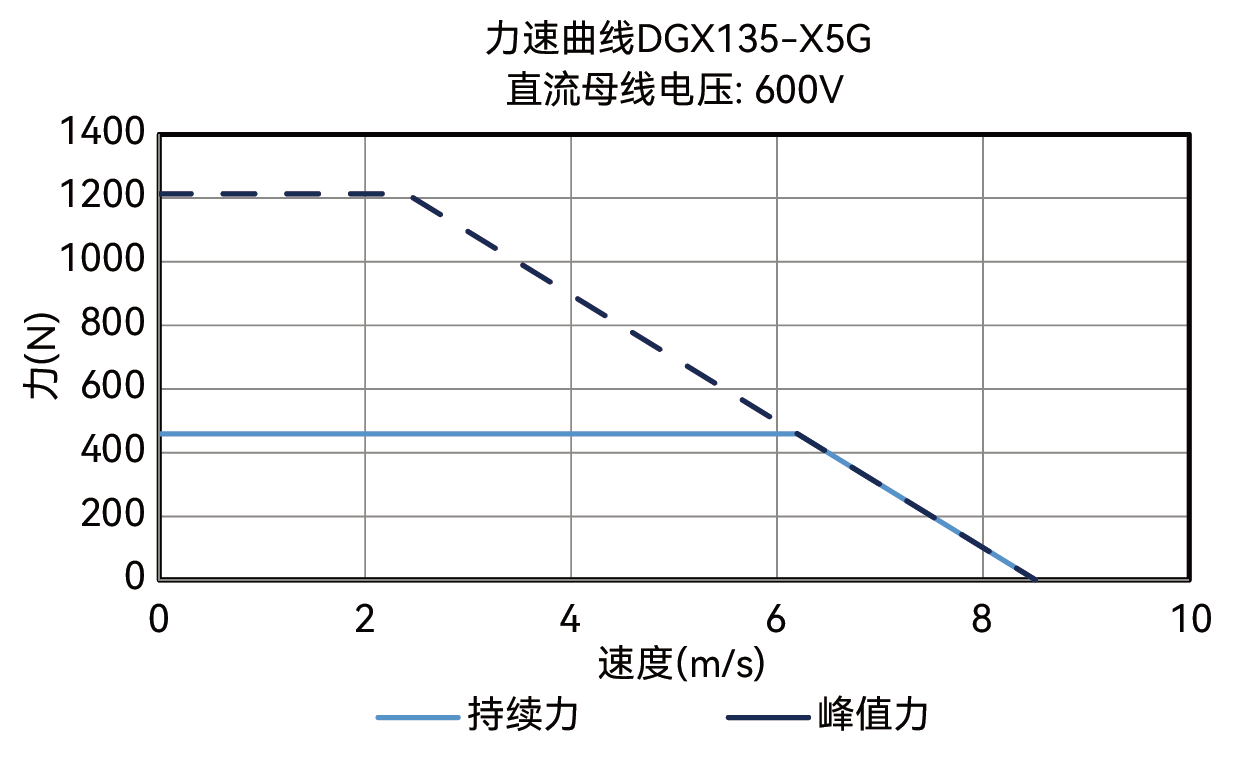

DGX135-X5G力-速度曲线图 600V

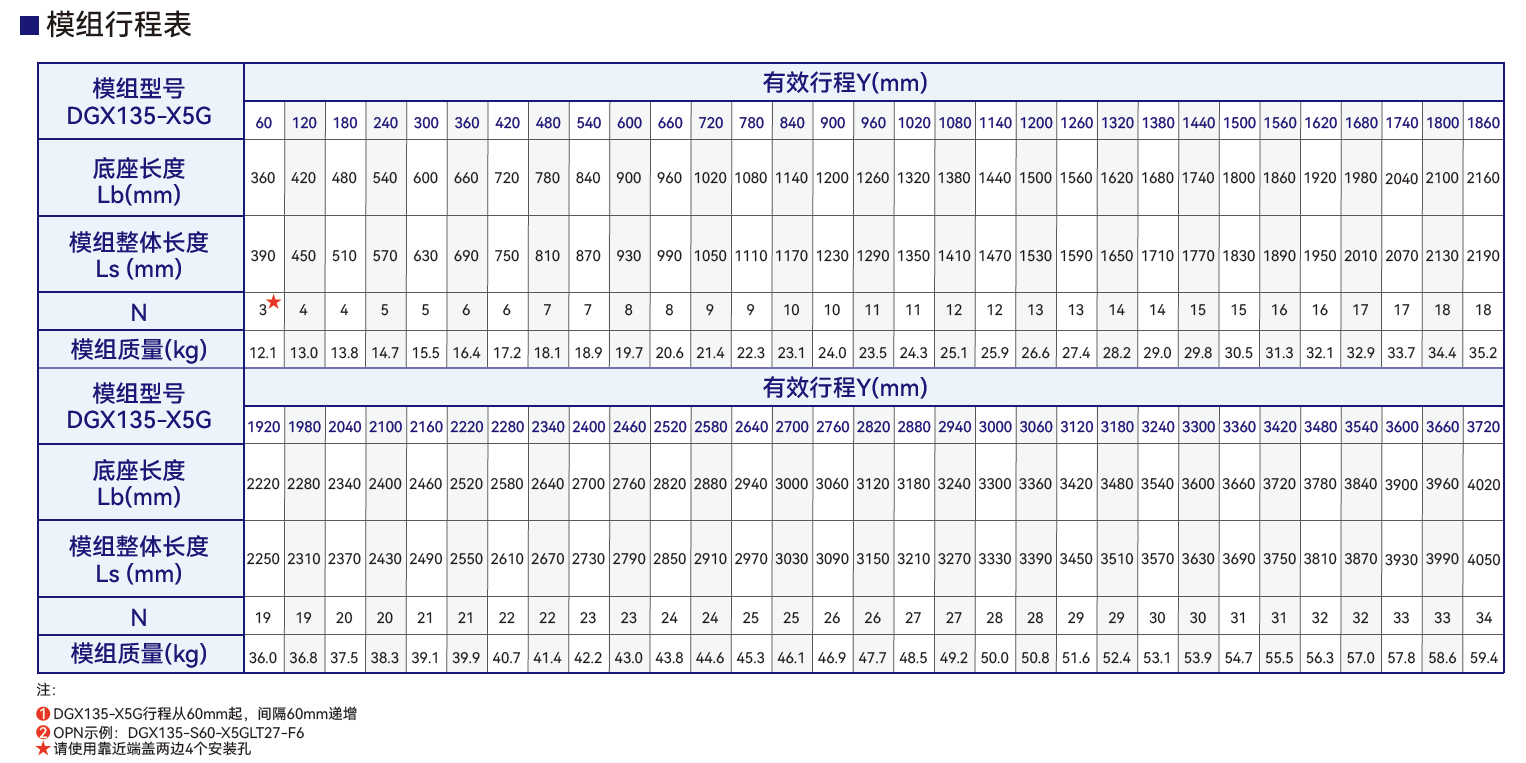

DGX135-X5G模组行程表

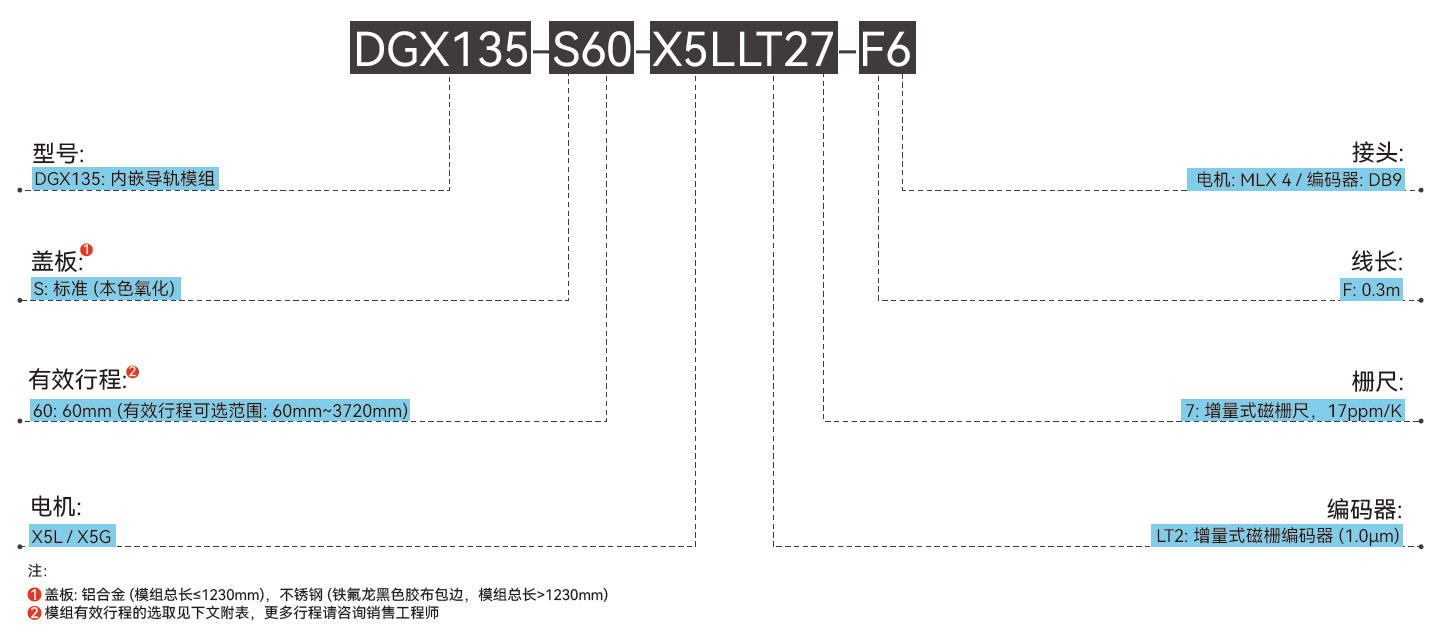

订购规则
-
DGX135
