DGL系列

DGL260-AJM100-B4

双导轨直线电机平台 雅科贝思DGL系列使用直线电机直驱定位系统。由双导轨、直线电机、编码器反馈和铝制外壳组成紧凑、高性能模组。

请求报价
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AJM100-B4-
持续推力(自冷)@100℃ ①446.8N
峰值推力1409.1N
力常数 ±10%97.1N/Arms
反电势常数 ±10%79.3Vpeak/(m/s)
相间电阻@25°C ±10% ②5.2Ω

相间电感 ±40%[AJM] ③

相间电感 ±40%[AUM] ④

23.6mH
持续电流(自冷) @100°C ①4.6Arms
峰值电流18.0Arms
最高母线电压  600Vdc
电磁周期20mm
机械参数数值单位
有效行程100-1200mm
分辨率0.05/0.1μm
重复定位精度±1μm
水平直线度±2/100μm/mm
垂直直线度±4/100μm/mm
空载运动质量8.6kg
最大轴承载荷4050N
额定负载70kg
最大静态力矩 ④218Nm



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1kHz。

④电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同，样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

●所有测量数据基于模组安装在5μm大理石台面上。

●测量数据基于雅科贝思测量标准。

●以上所有参数为标准值，联系雅科贝思获取特殊需求（cust-service@akribis-sys.cn）。

★相关参数规格如有变动，恕不另行通知。













图表

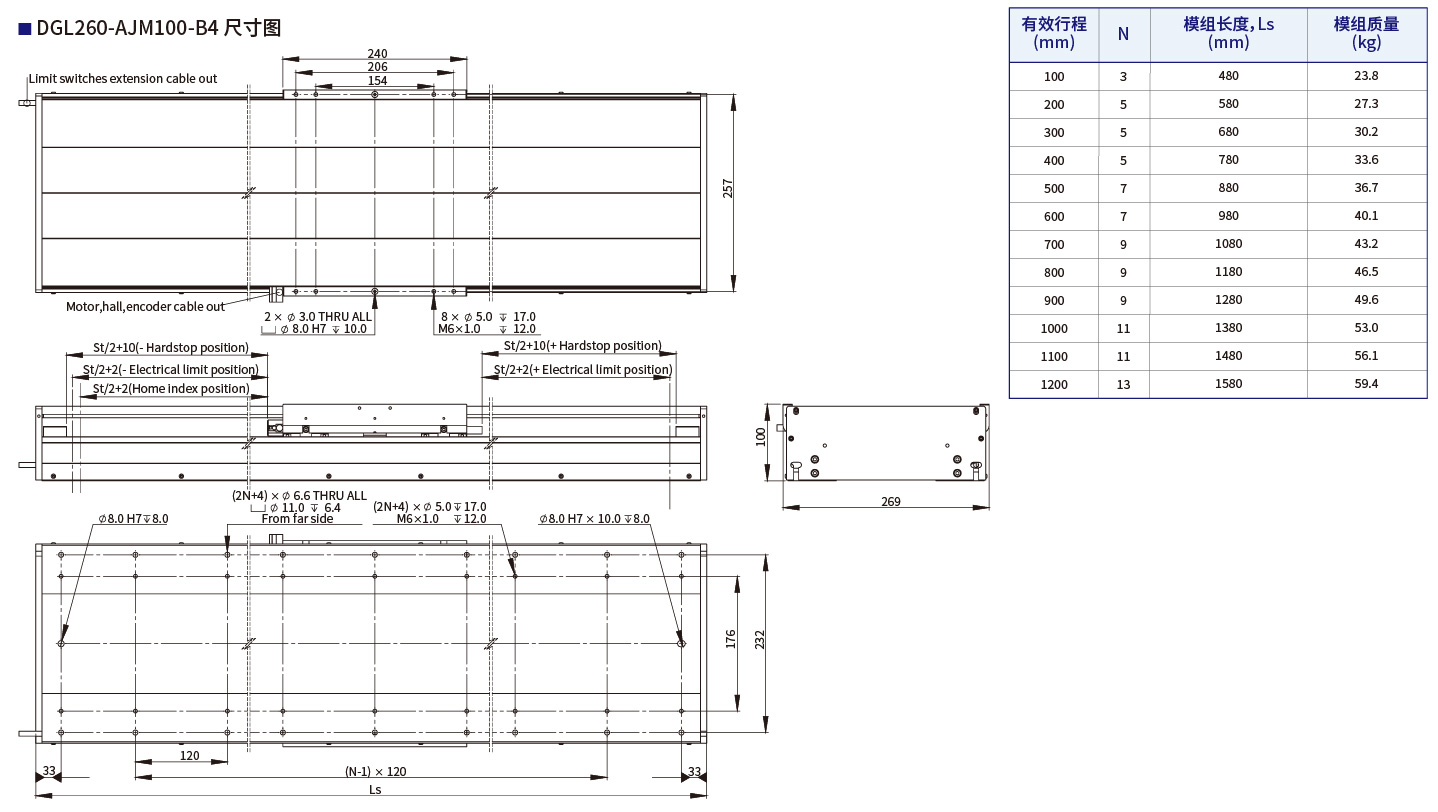

DGL260-AJM100-B4尺寸图

DGL260-AJM100-B4尺寸图

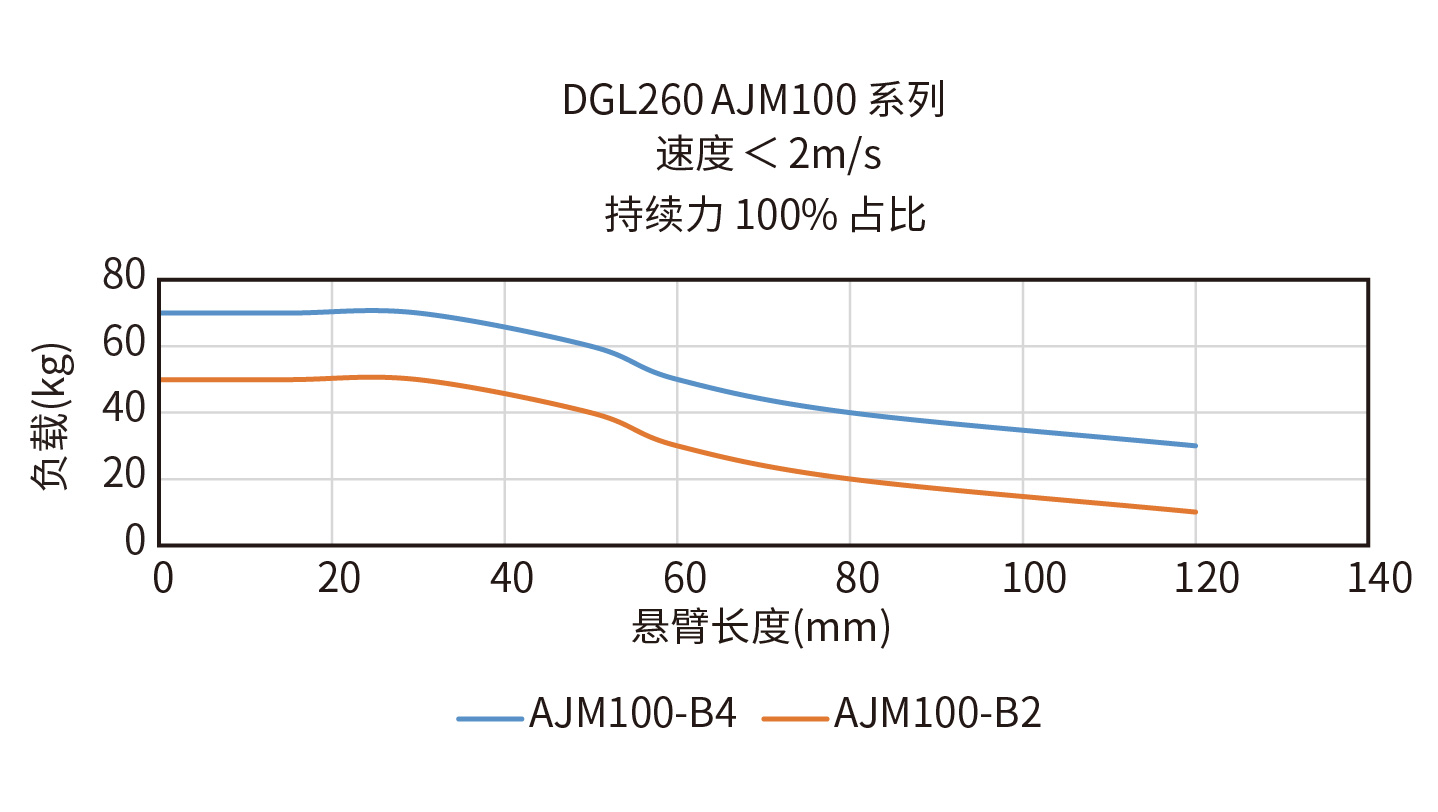

DGL260-AJM100-B4悬臂负载曲线图

DGL260-AJM100-B4悬臂负载曲线图

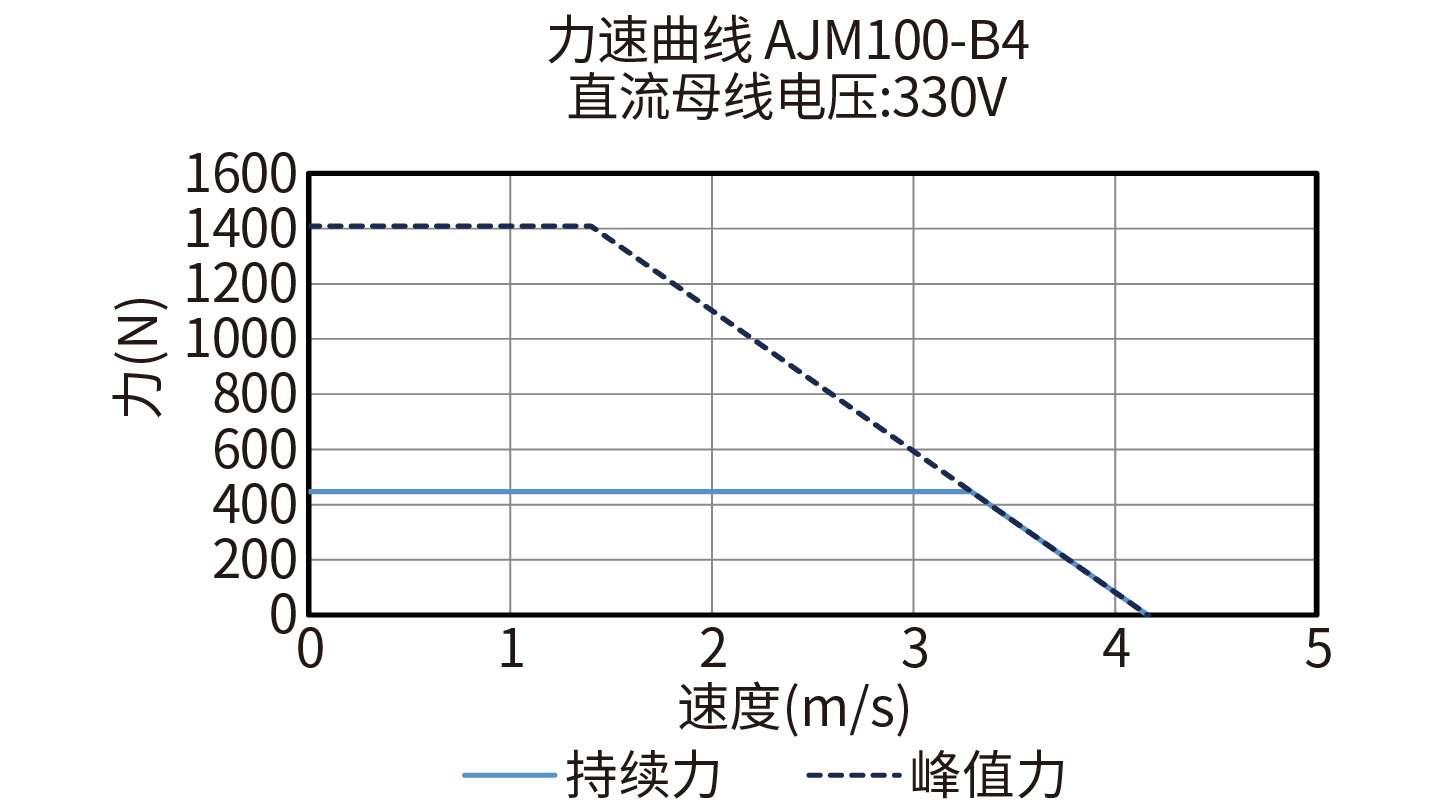

DGL260-AJM100-B4 330V力速度曲线图

DGL260-AJM100-B4 330V力速度曲线图

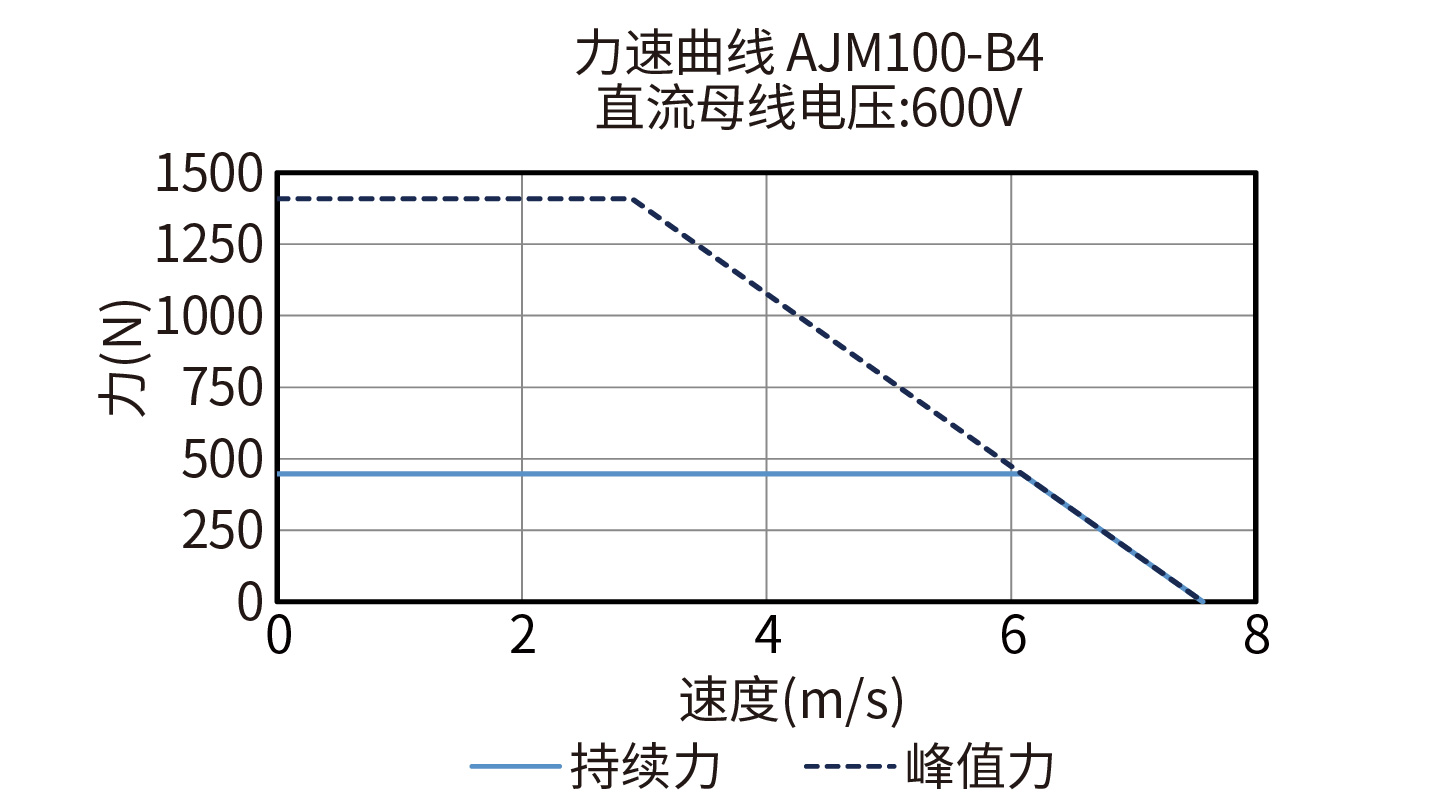

DGL260-AJM100-B4 600V力速度曲线图

DGL260-AJM100-B4 600V力速度曲线图

订购规则

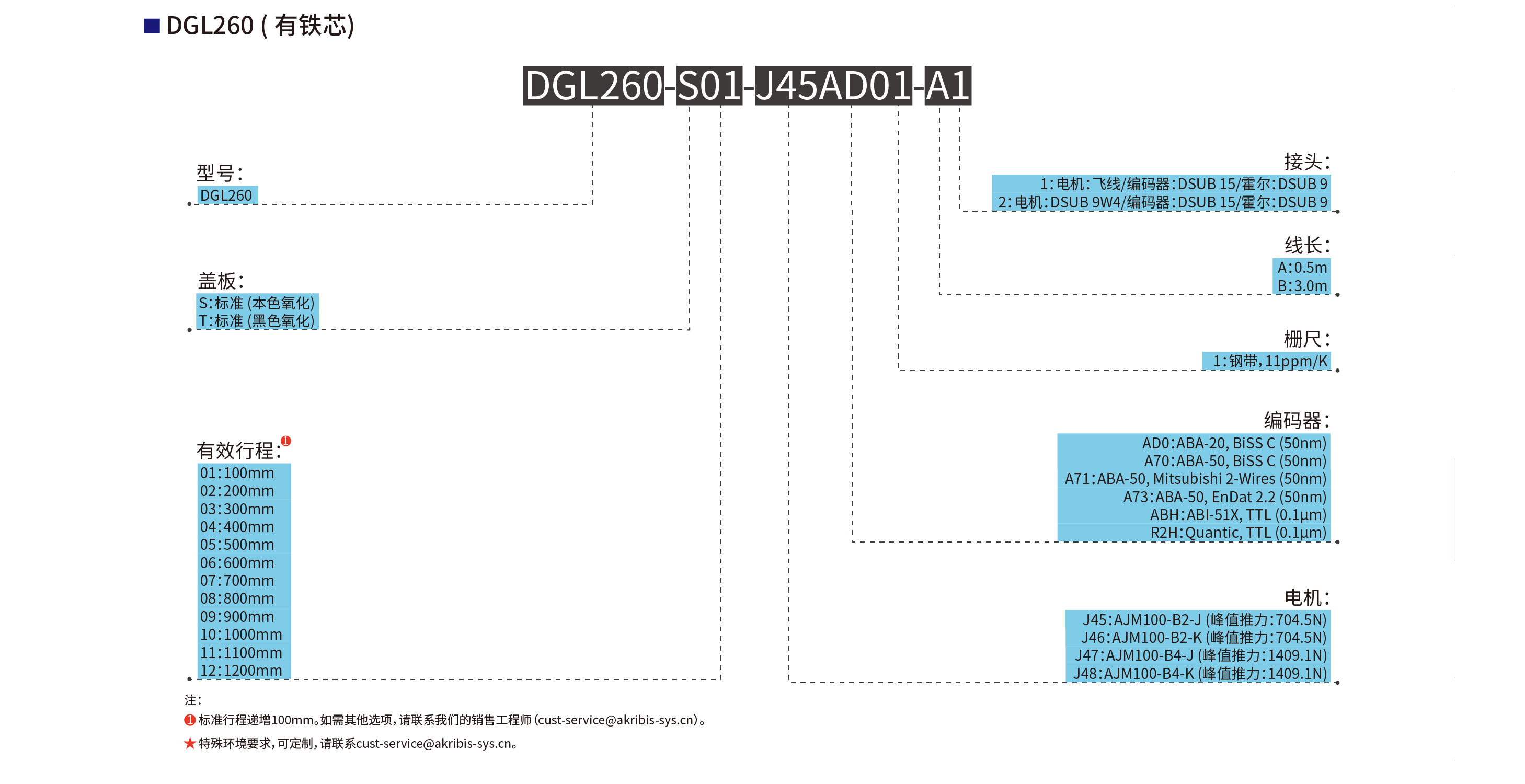

  • DGL260 (有铁芯)

    DGL260 (有铁芯)
