DGC175B-AKM50-B2

双导轨高推力有铁芯直线电机系统 DGC系列采用特别设计的一体铝制底座和侧盖，减少生产周期，能够实现快速交货。采用特殊的磁铁设计，在满足推力的情况下性价比高，DGC系列的安装使用也更加友好。

请求报价 3D图纸下载
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AKM50-B2-
持续推力(自冷)@100℃ ①361.3N
峰值推力805.3N
力常数 ±10%76.5N/Arms
反电势常数 ±10%62.5Vpeak/(m/s)
相间电阻@25°C ±10% ②2.8Ω
相间电感 ±40% ③63.6mH
持续电流(自冷) @100°C ①4.8Arms
峰值电流14.4Arms
最高母线电压  600Vdc
电磁周期42mm
机械参数数值单位
导轨
20#-
分辨率磁栅: 1.0μm
光栅: 0.5/0.05
重复定位精度磁栅: ±4μm
光栅: ±2
直线度±7/300μm/mm
最大速度3m/s
最大轴承载荷4050N
额定负载 ④50kg
空载运动质量7.0kg
安装方式水平/侧挂安装 -



注：

①测量室温25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同， 样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

④此数值基于提供较高控制带宽，如有更大负载要求，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。










图表

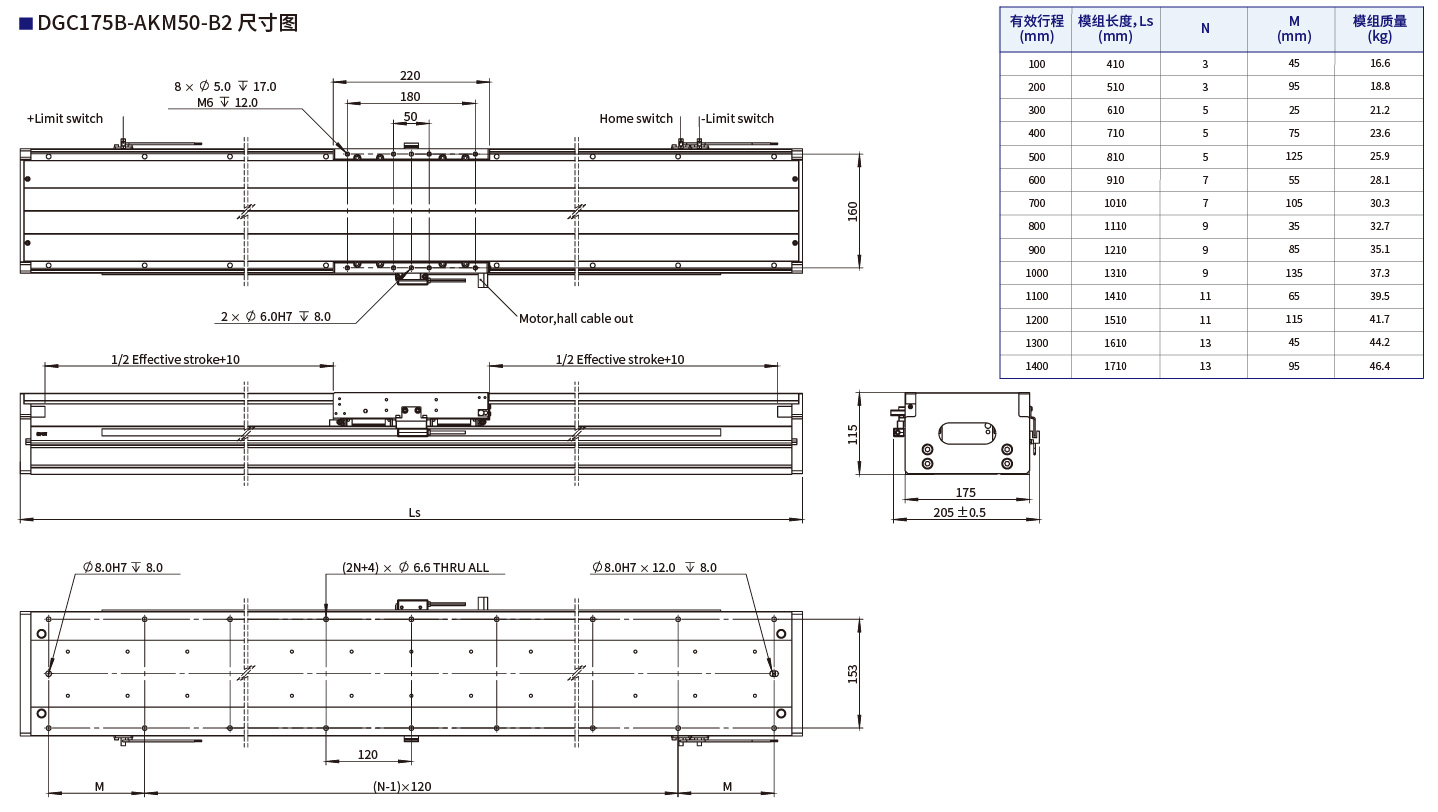

DGC175B-AKM50-B2尺寸图

DGC175B-AKM50-B2尺寸图

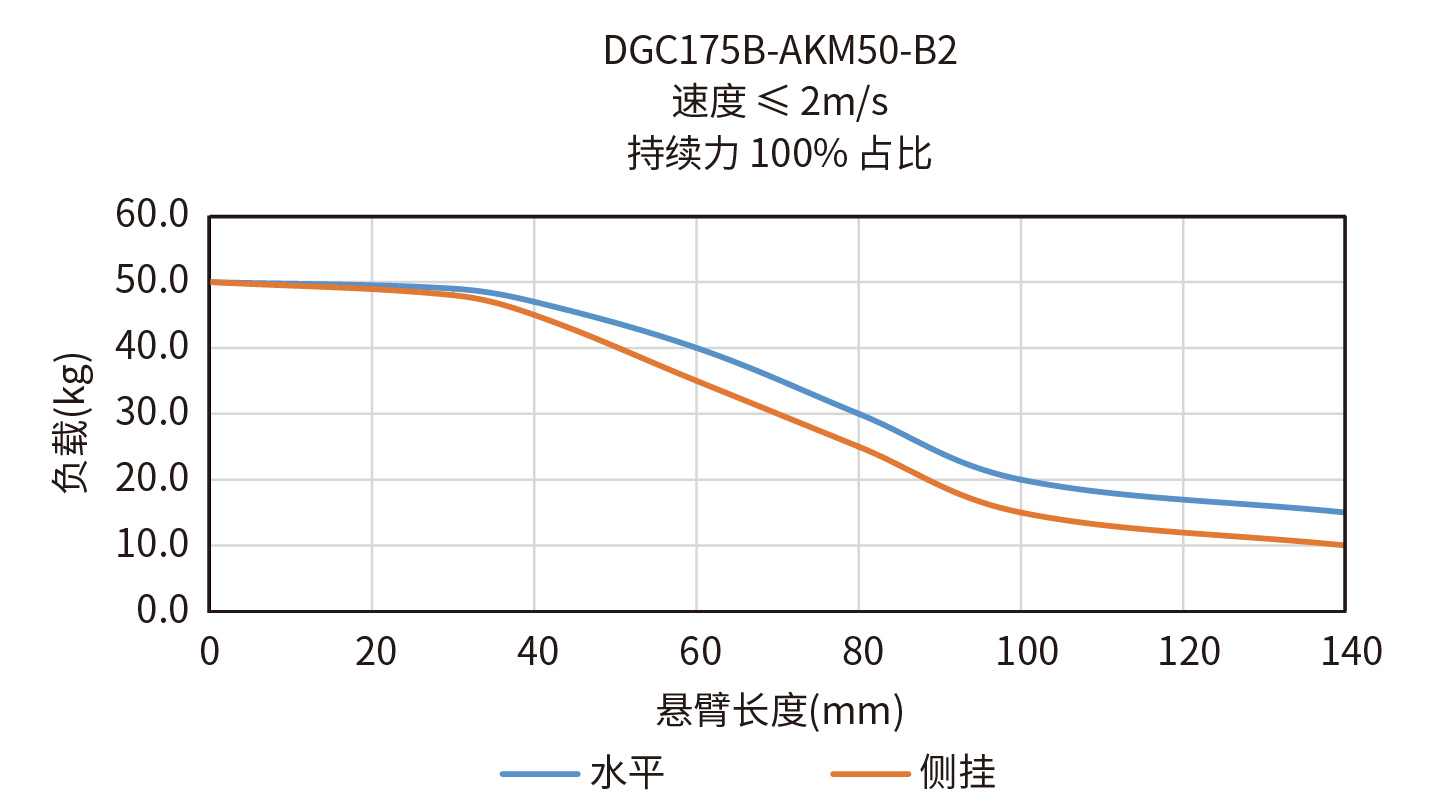

DGC175B-AKM50-B2悬臂负载曲线图

DGC175B-AKM50-B2悬臂负载曲线图

订购规则

  • DGC175B

    DGC175B
