AXM系列

AXM60-50（并联）

AXM和AXD结构类似，但体积更小，结构更紧凑，转速更高。AXM系列电机和AXD系列电机结构类似，但体积更小，结构更紧凑，转速更高。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数并联单位
持续转矩@100℃①0.71Nm
峰值转矩2Nm
转矩常数±10%0.24Nm/Arms
反电势常数±10%0.02Vpeak/rpm
电机常数@25°C0.11Nm/Sqrt(W)
相间电阻@25°C ±10%②3.2Ω
相间电感 ±20%③7.1mH
电气时间常数2.2ms
持续电流@100°C①3Arm
峰值电流12Arms
持续热功率@100°C①55.9W
最高线圈温度100℃
热耗散常数①0.75W/℃
最高母线电压  330Vdc
极数10-
最高转速④ 3500rpm
机械参数并联单位
总质量0.64kg
转动惯量7.38E-05kg·m2
轴向端跳⑤25μm
径向端跳⑤25μm
最大轴向载荷(正常安装)⑥50N
最大轴向载荷(倒装/侧装)15N
最大扭矩载荷(正常安装)0.7Nm
最大扭矩载荷(倒装/侧装)0.2Nm
编码器参数并联单位
ABI增量式光学编码器(SIN/COS)650lines / rev
ABI增量式光学编码器(80x)52000counts / rev
ABI增量式光学编码器(160x)104000counts / rev
ABI增量式光学编码器(400x)260000counts / re
误差补偿后的绝对定位精度⑦+/-20arc sec
重复定位精度⑦+/-10arc sec
其他信息
绝缘等级A级绝缘 (105ºC)
防护等级IP40
符合国际标准 Chinese RoHS, CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10% 至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘


注：

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率为1 kHz。

④测量基于ABI增量式光学编码器(SIN/COS，4096x)和330V母线电压。

⑤括号内为可选端跳等级。测量基于恒定负载和恒定温度。

⑥关于不同的安装方法，请参考安装示意图。

⑦测量基于ABI增量式光学编码器(SIN/COS，4096x)，标准端跳等级。

★相关参数规格如有变动，恕不另行通知。








图表

AXM60-50（并联） 尺寸图

AXM60-50（并联） 尺寸图

AXM60-50 并联接法 330V 曲线图

AXM60-50 并联接法 330V 曲线图

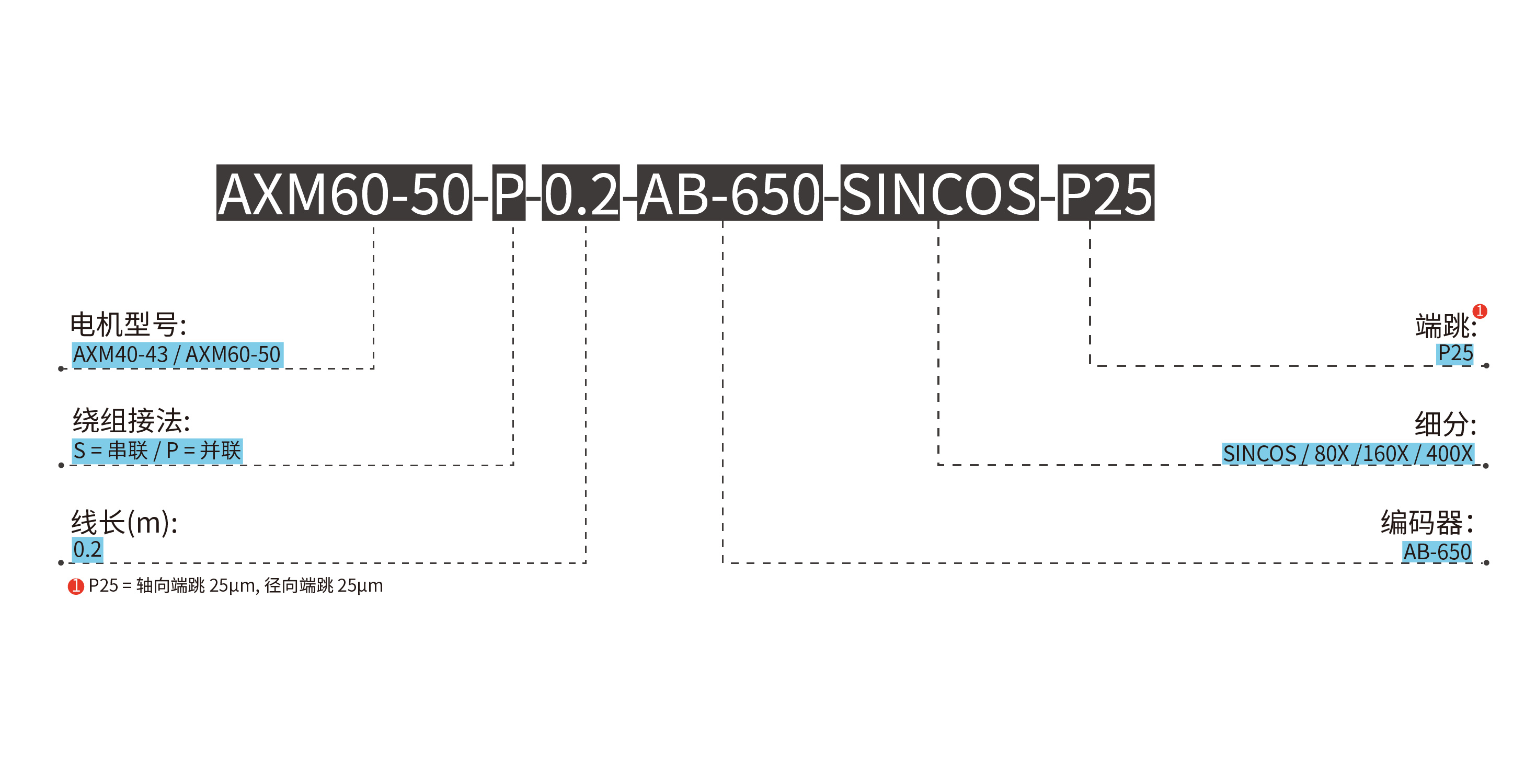

订购规则

  • AXM60-50

    AXM60-50
