首页 / 产品中心 / 精密电机 / 旋转电机 / 直驱旋转电机（DD马达） / AXD系列 / AXD280-100（并联）
AXD系列

AXD280-100（并联）

无铁芯直接驱动旋转电机 ACD系列是无铁芯无刷直驱电机。其特点是无齿槽转矩，电机转动平顺。扭矩比ADR系列小，但是通过独特的绕组设计，也能够实现高扭矩密度。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数并联单位
持续转矩(自冷)@100℃①51.1Nm
峰值转矩150.3Nm
转矩常数±10%11.12Nm/Arms
反电势常数±10%0.95Vpeak/rpm
电机常数@25°C4.34Nm/Sqrt(W)
相间电阻@25°C ±10%②4.4Ω
相间电感 ±20%③48.5mH
电气时间常数11.1ms
持续电流(自冷)@100°C①4.6Arms
峰值电流16Arms
持续热功率(自冷)@100°C①179.7W
最高线圈温度100℃
热耗散常数(自冷)①2.4W/℃
最高母线电压  600Vdc
极数28-
最高转速@持续扭矩(600V)④220rpm
最高转速@峰值扭矩(600V)④220rpm
机械参数并联单位
总质量(自冷)④23kg
转动惯量④6E-02kg·m2
轴向端跳⑤50(10)μm
径向端跳⑤50 (10)μm
最大轴向载荷(正常安装)⑥1800N
最大轴向载荷(倒装/侧装)500N
最大扭矩载荷(正常安装)75Nm
最大扭矩载荷(倒装/侧装)23Nm
编码器参数并联单位
ABI增量式光学编码器(SIN/COS)5560lines / rev
ABI增量式光学编码器(80x)444800counts / rev
ABI增量式光学编码器(160x)889600counts / rev
ABI增量式光学编码器(400x)2224000counts / rev
ATOM DX增量式光学编码器11152lines / rev

ATOM DX增量式光学编码器(200x)

892160counts / rev
误差补偿后的绝对定位精度⑦+/-4arc sec
重复定位精度⑦+/-2arc sec
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP40
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘


注：

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率为1 kHz。

④测量基于ABI增量式光学编码器(SIN/COS，4096x)和330V母线电压。

⑤括号内为可选端跳等级。测量基于恒定负载和恒定温度。

⑥关于不同的安装方法，请参考安装示意图。

⑦测量基于ABI增量式光学编码器(SIN/COS，4096x)，标准端跳等级。

★相关参数规格如有变动，恕不另行通知。








图表

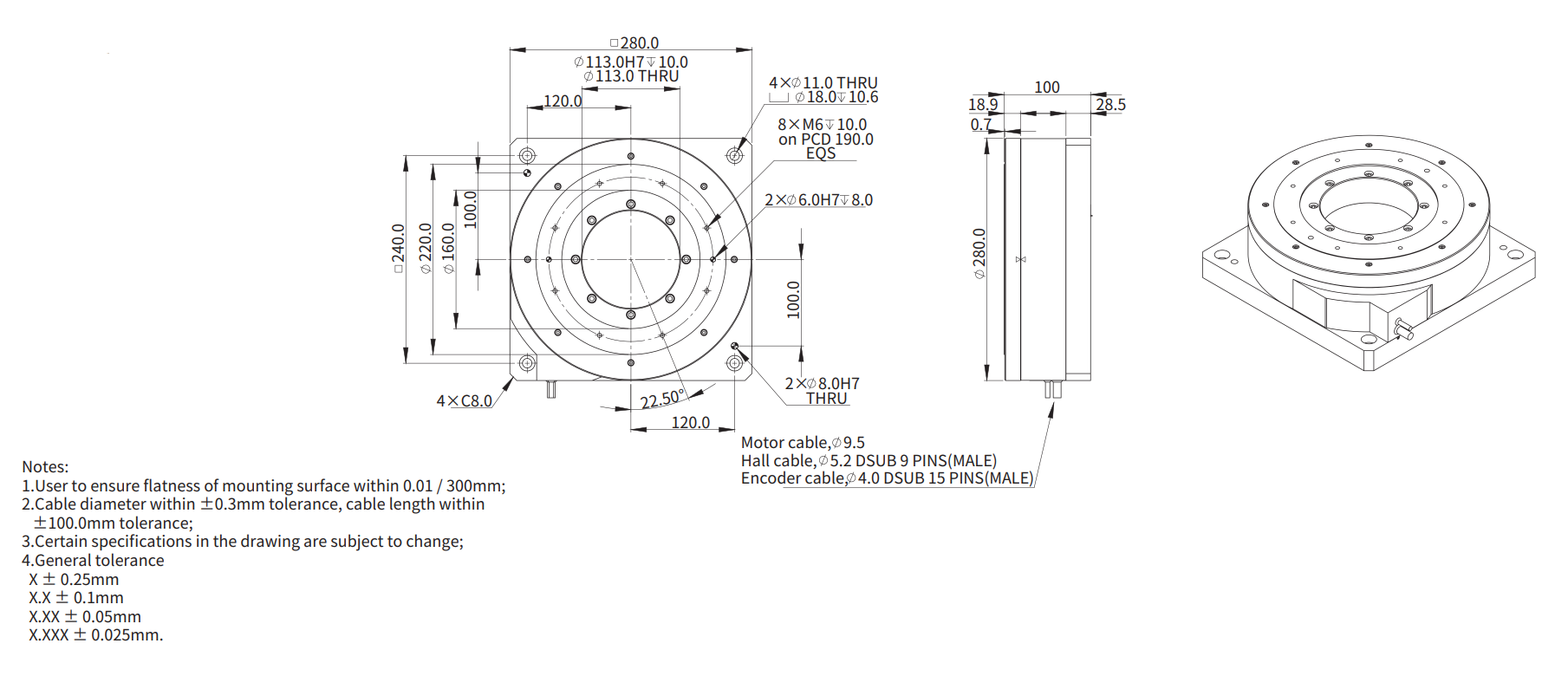

AXD280-100（并联） 尺寸图

AXD280-100（并联） 尺寸图

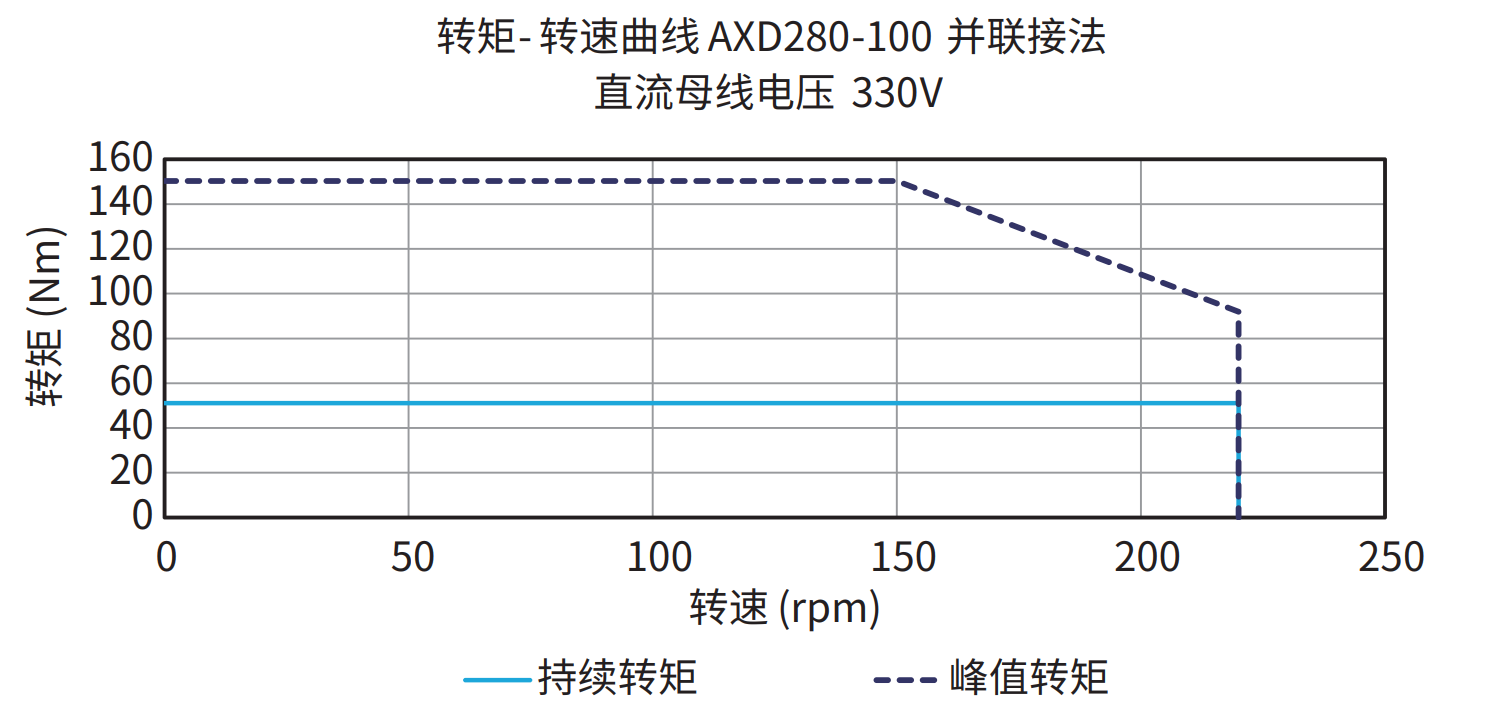

AXD280-100 并联接法 330V 曲线图

AXD280-100 并联接法 330V 曲线图

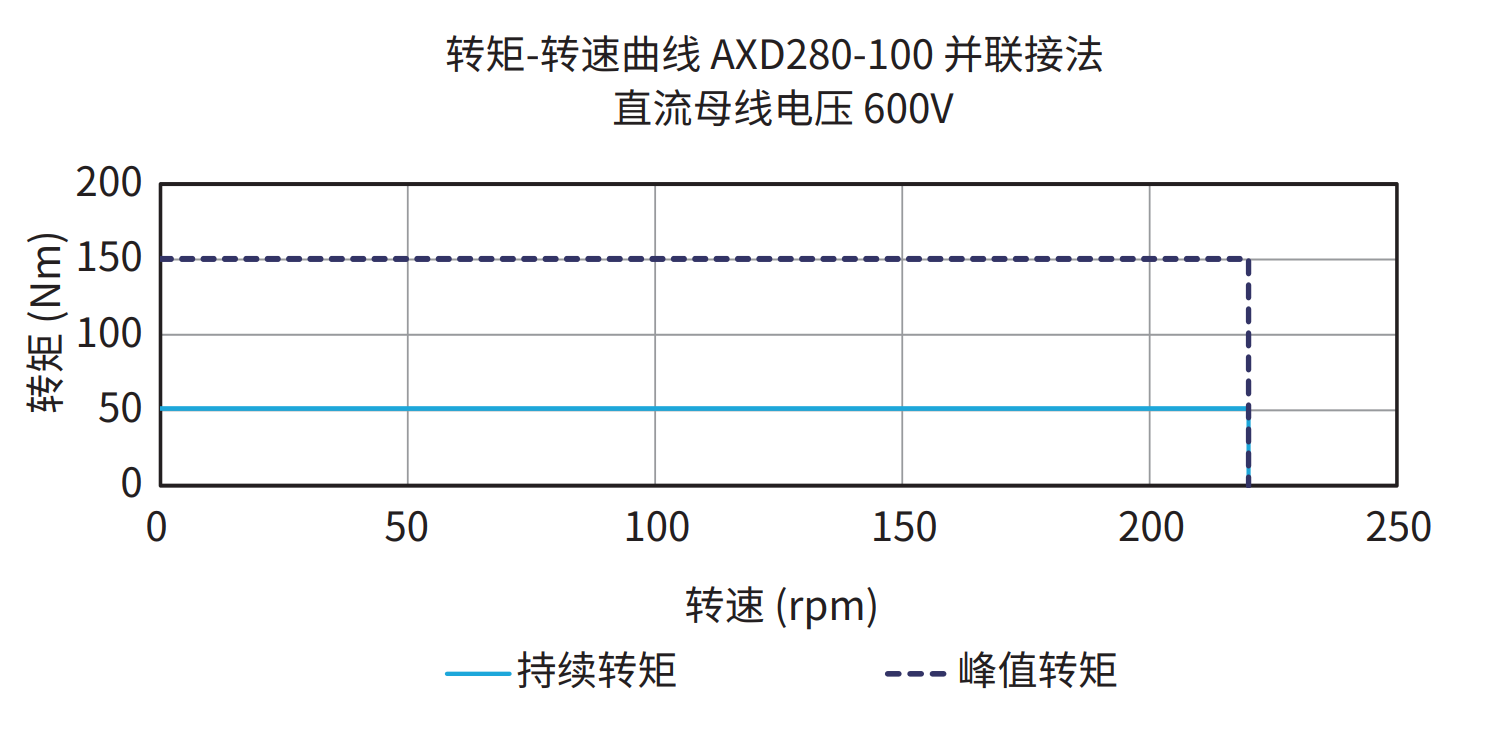

AXD280-100 并联接法 600V 曲线图

AXD280-100 并联接法 600V 曲线图

订购规则

  • AXD280-100

    AXD280-100
