首页 / 产品中心 / 精密电机 / 直线电机 / 无铁芯直线电机 / AWM系列 / AWM6-S2（串联）
AWM系列

AWM6-S2（串联）

无刷无铁芯直线电机 真空兼容 (高达 1×10-7 Torr) AWM系列无刷无铁芯直线电机采用无铁芯技术，具有真空兼容，无齿槽力，较大的持续推力和峰值力。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数串联单位
持续推力(自冷)@100℃①512.7N
峰值推力2563.5N
力常数±10%213.63N/Arms
反电势常数±10%174.4Vpeak/(m/s)
电机常数@25°C40.7N/Sqrt(W)
相间电阻@25°C ±10%②18.4Ω
相间电感 ±30%③46mH
电气时间常数2.5ms
持续电流(自冷) @100°C①2.4Arms
峰值电流12.0Arms
持续热功率(自冷) @100°C204.9W
最高线圈温度125.0℃
热耗散常数(自冷)①2.7W/℃
最高母线电压  330Vdc
电磁周期84.0mm
磁吸力  0.0kN
机械参数串联单位
线圈质量(自冷) 3.7
kg
线圈长度(自冷) 337.0mm
磁轨质量(每米)  66.7kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

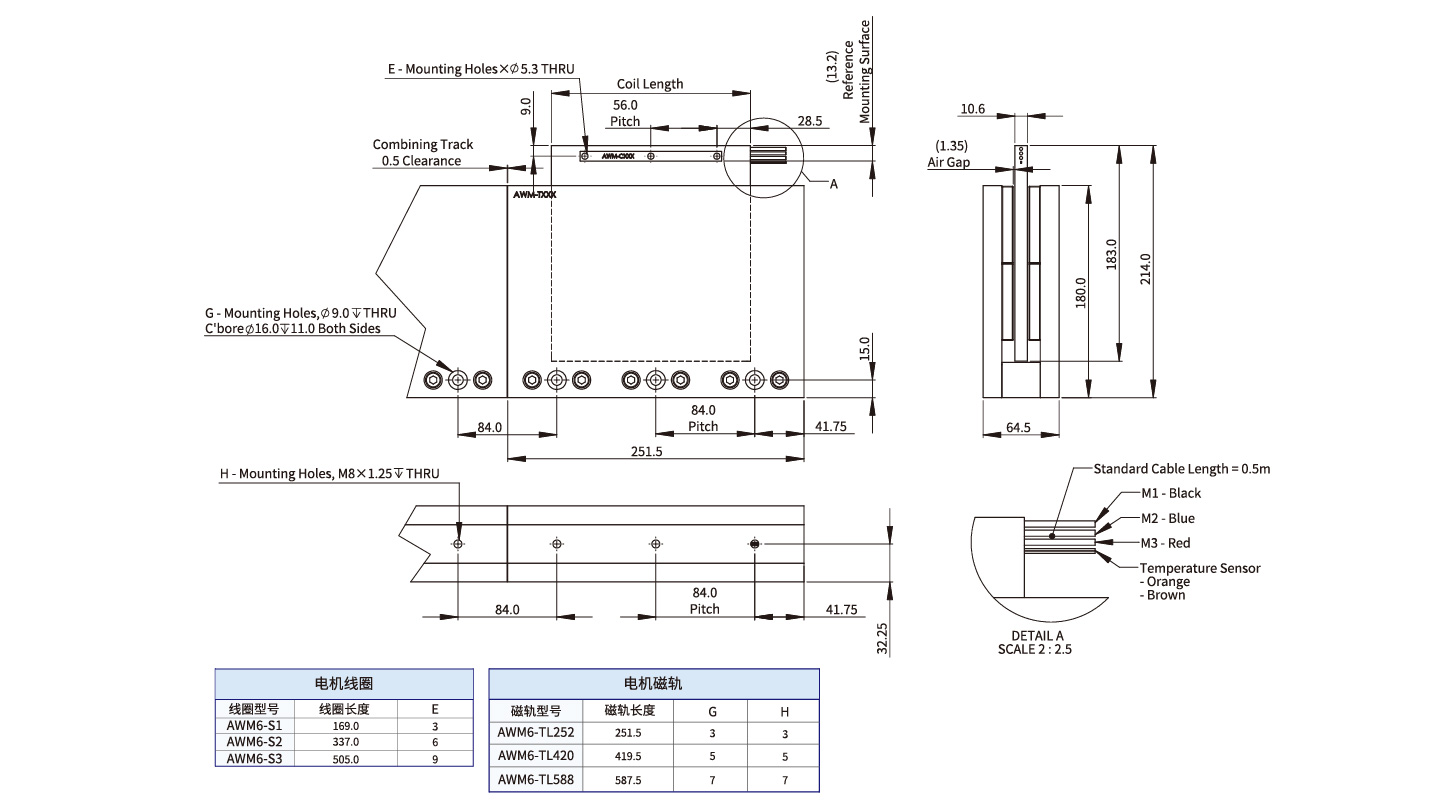

AWM6-S2（串联） 尺寸图

AWM6-S2（串联） 尺寸图

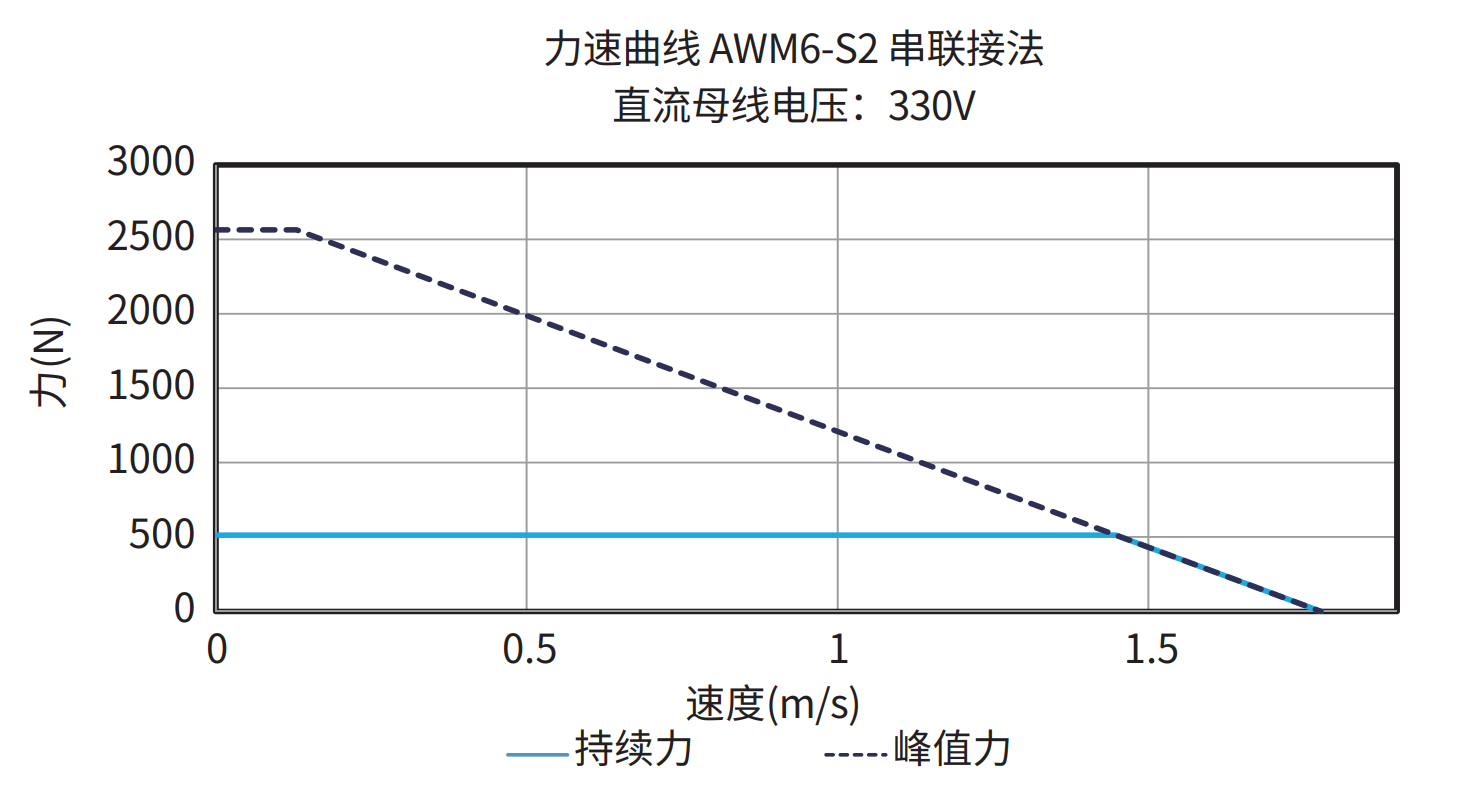

AWM6-S2 串联接法 330V

AWM6-S2 串联接法 330V

订购规则

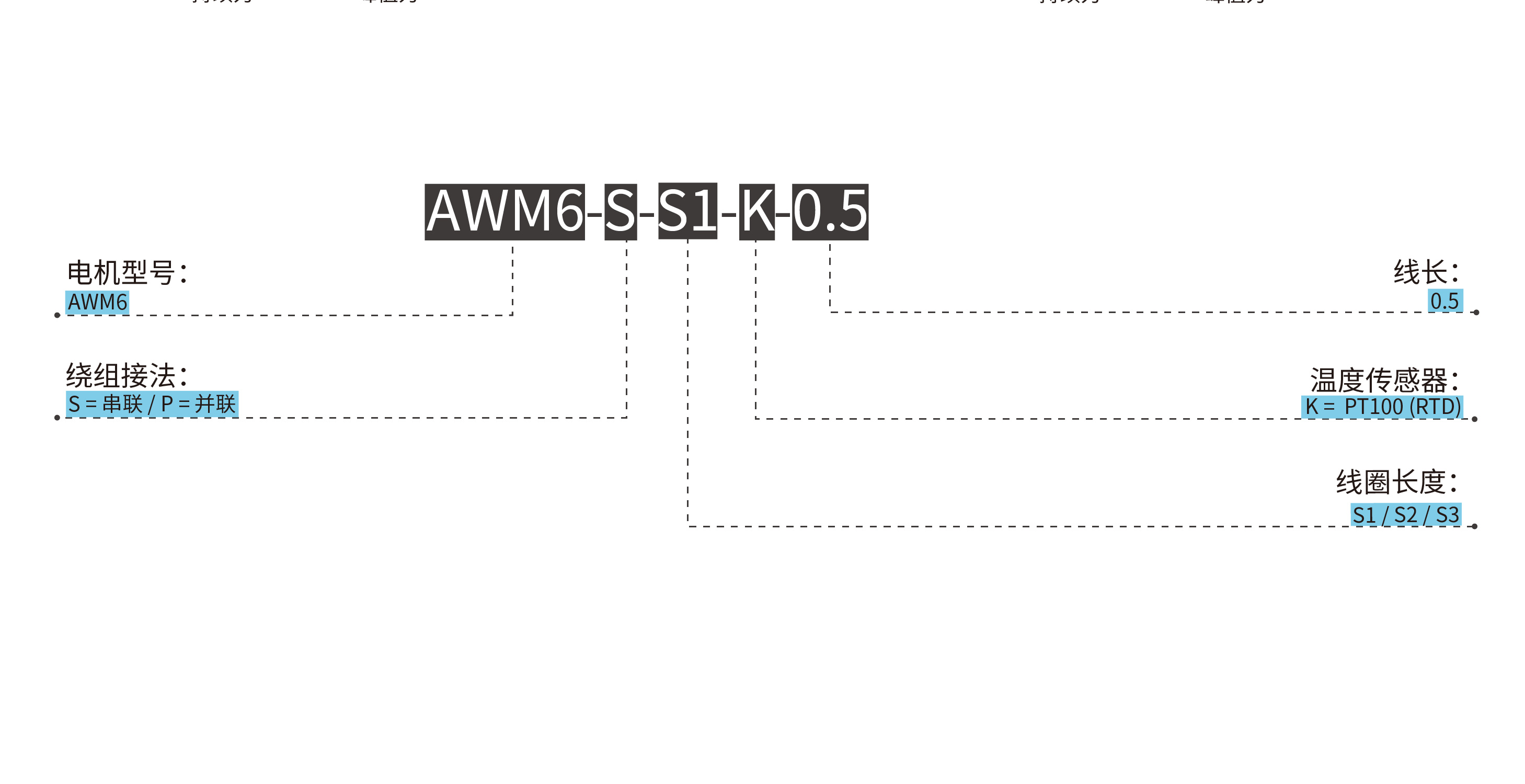

  • AWM6 线圈

    AWM6 线圈

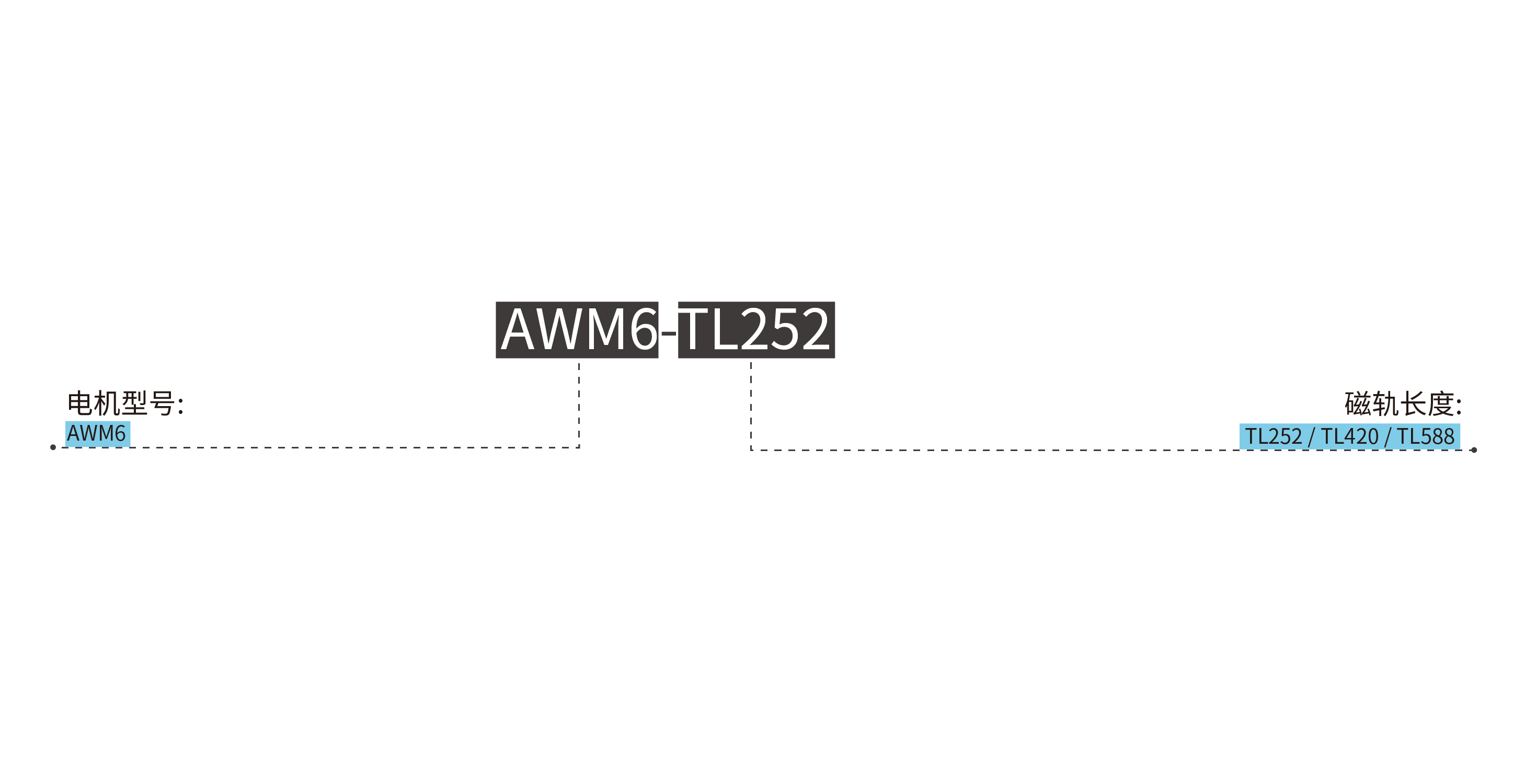

  • AWM6 磁轨

    AWM6 磁轨
