首页 / 产品中心 / 精密电机 / 音圈电机 / 圆柱形音圈电机 / AVM系列-标准 / AVM30-15
AVM系列-标准

AVM30-15

音圈电机 圆柱型音圈电机，线圈中的电流与永磁体相互作用产生推力，实现直线运动，可用于两点控制、伺服控制和力控制。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数AVM30-15单位
行程15
mm
持续推力@100℃①②4.43N
峰值推力②28.2N
力常数±10%②7.03N/Arms
反电势常数±10%②7.03Vpeak/(m/s)
电机常数@25°C②2.2N/Sqrt(W)
电阻@25°C ±10%③10.24Ω
电感 ±20%④2.82mH
电气时间常数0.28ms
持续电流@100°C①0.6Arms
峰值电流4Arms
持续热功率@100°C5.2W
最高线圈温度100℃
热耗散常数①0.07W/℃
最高母线电压  60Vdc
机械参数AVM30-15单位
线圈质量31.8
g
铁芯质量95.6g
运动间隙0.6mm
其他信息
绝缘等级A级绝缘 (105ºC)
防护等级IP00
符合国际标准 RoHS
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



①测量室温25℃，取决于散热环境。

②行程中点处的值。

③电阻测量采用直流电流，含0.5m标准导线。

④电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。



图表

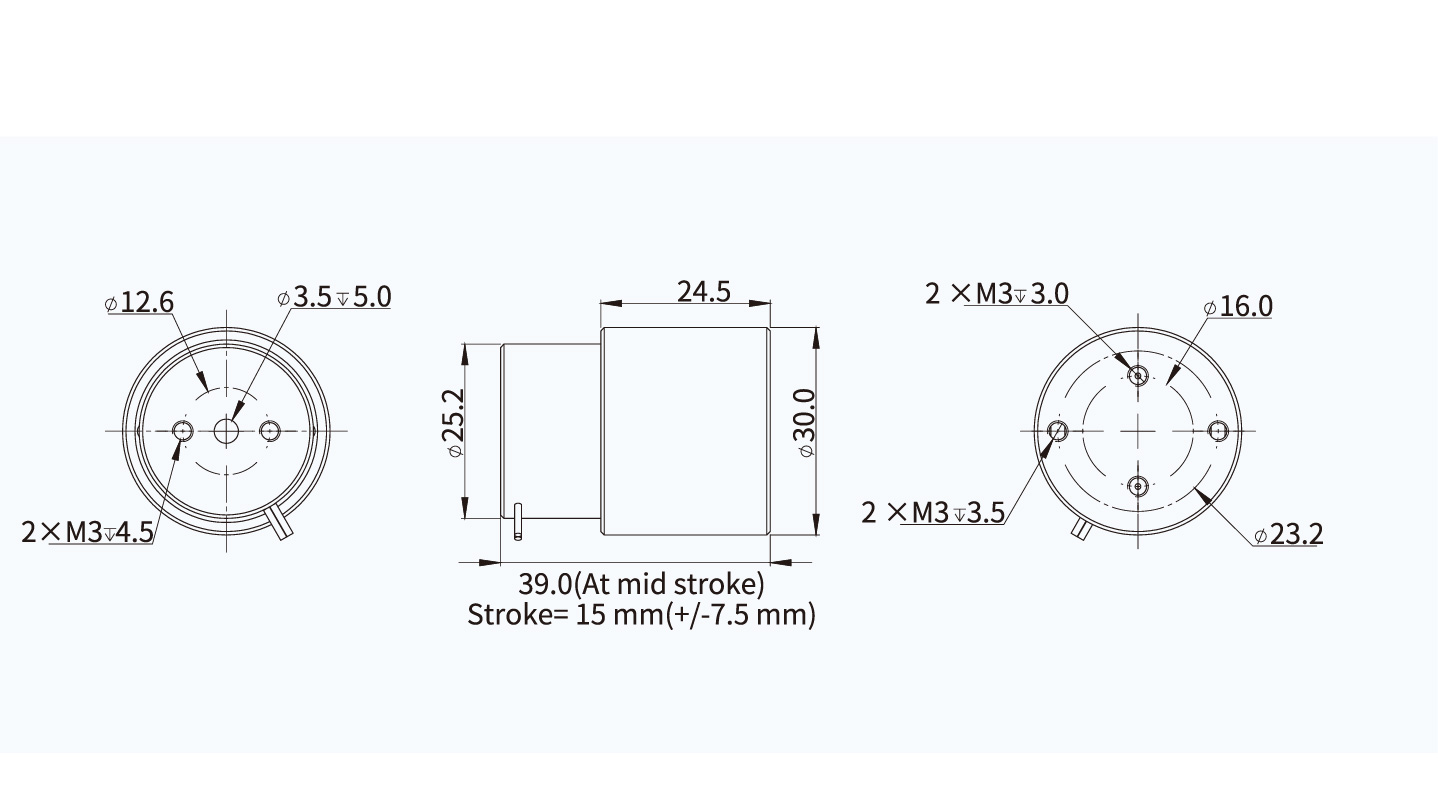

AVM30-15 尺寸图

AVM30-15 尺寸图

订购规则

  • AVM 标准系列

    AVM 标准系列
