AVM系列-高推力

AVM75-HF-25

音圈电机 圆柱型音圈电机，线圈中的电流与永磁体相互作用产生推力，实现直线运动，可用于两点控制、伺服控制和力控制。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数单位AVM75-HF-25
行程mm25
持续推力@100℃①②N127.9
峰值推力②N590.1
力常数±10%②N/Arms34.6
反电势常数±10%②Vpeak/(m/s)34.6
电机常数@25°C②N/Sqrt(W)20.6
电阻@25°C ±10%③Ω2.83
电感 ±20%④mH2.76
电气时间常数ms0.98
持续电流@100°C①Arms3.7
峰值电流Arms17
持续热功率@100°CW49.8
最高线圈温度℃100
热耗散常数①W/℃0.665
最高母线电压  Vdc60
机械参数单位AVM75-HF-25
线圈质量g710
铁芯质量g1940
运动间隙mm0.5
其他信息
绝缘等级A级绝缘 (105ºC)
防护等级IP00
符合国际标准 RoHS
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



①测量室温25℃，取决于散热环境。

②行程中点处的值。

③电阻测量采用直流电流，含0.5m标准导线。

④电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。




图表

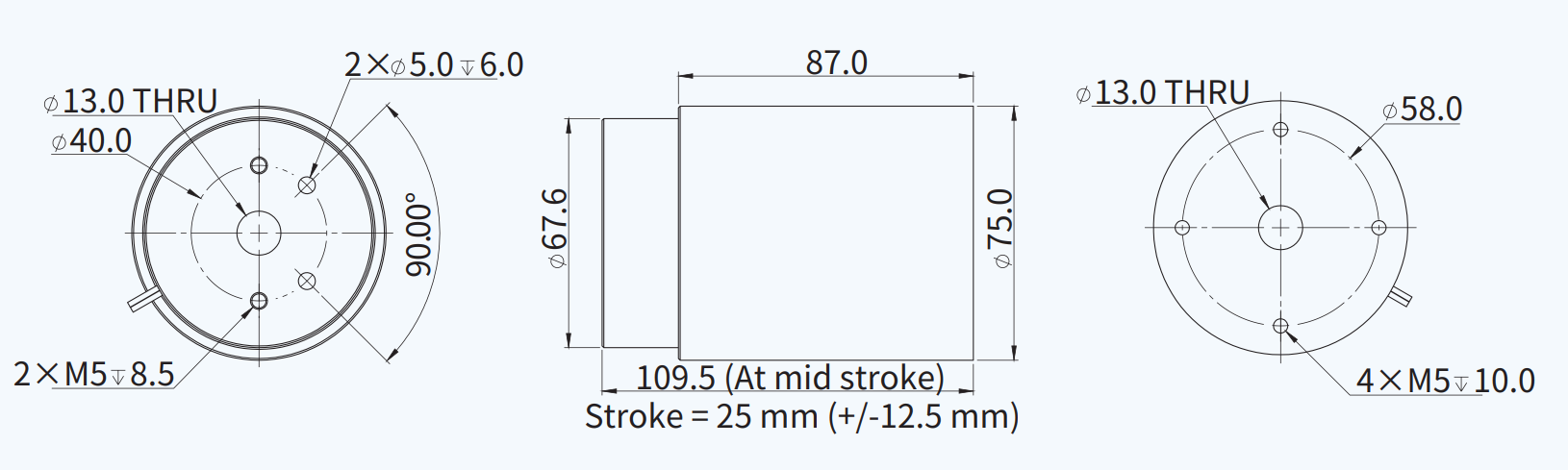

AVM75-HF-25 尺寸图

AVM75-HF-25 尺寸图

订购规则

  • AVM 高推力设计系列

    AVM 高推力设计系列
