首页 / 产品中心 / 精密电机 / 直线电机 / 无铁芯直线电机 / AUM系列 / AUM3-S2（并联）
AUM系列

AUM3-S2（并联）

无刷无铁芯电机 AUM系列直线电机使用无铁芯技术，使电机在较小体积获得较高的推力，具有力密度较高的优势。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数并联单位
持续推力(自冷)@100℃①57N
持续推力(气冷)@100℃①68N
持续推力(水冷)@100℃①73N
峰值推力289N
力常数±10%15.7N/Arms
反电势常数±10%12.8Vpeak/(m/s)
电机常数@25°C8.2N/Sqrt(W)
相间电阻@25°C ±10%②2.5Ω
相间电感 ±30%③1.75mH
电气时间常数0.70ms
持续电流(自冷) @100°C①3.6Arms
持续电流(气冷) @100°C①4.3Arms
持续电流(水冷) @100°C①4.7Arms
峰值电流18.4Arms
持续热功率(自冷) @100°C62.6W
持续热功率(气冷) @100°C90.2W
持续热功率(水冷) @100°C105.9W
最高线圈温度100℃
热耗散常数(自冷)①0.8W/℃
热耗散常数(气冷)①1.2W/℃
热耗散常数(水冷)①1.4W/℃
最高母线电压  330Vdc
电磁周期60.0mm
磁吸力  0kN
机械参数并联单位
线圈质量(自冷) 0.45
kg
线圈长度(自冷) 121mm
线圈长度(气冷) 121mm
线圈长度(水冷) 121mm
磁轨质量(每米)  8.33kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

AUM3-S2（并联） 尺寸图

AUM3-S2（并联） 尺寸图

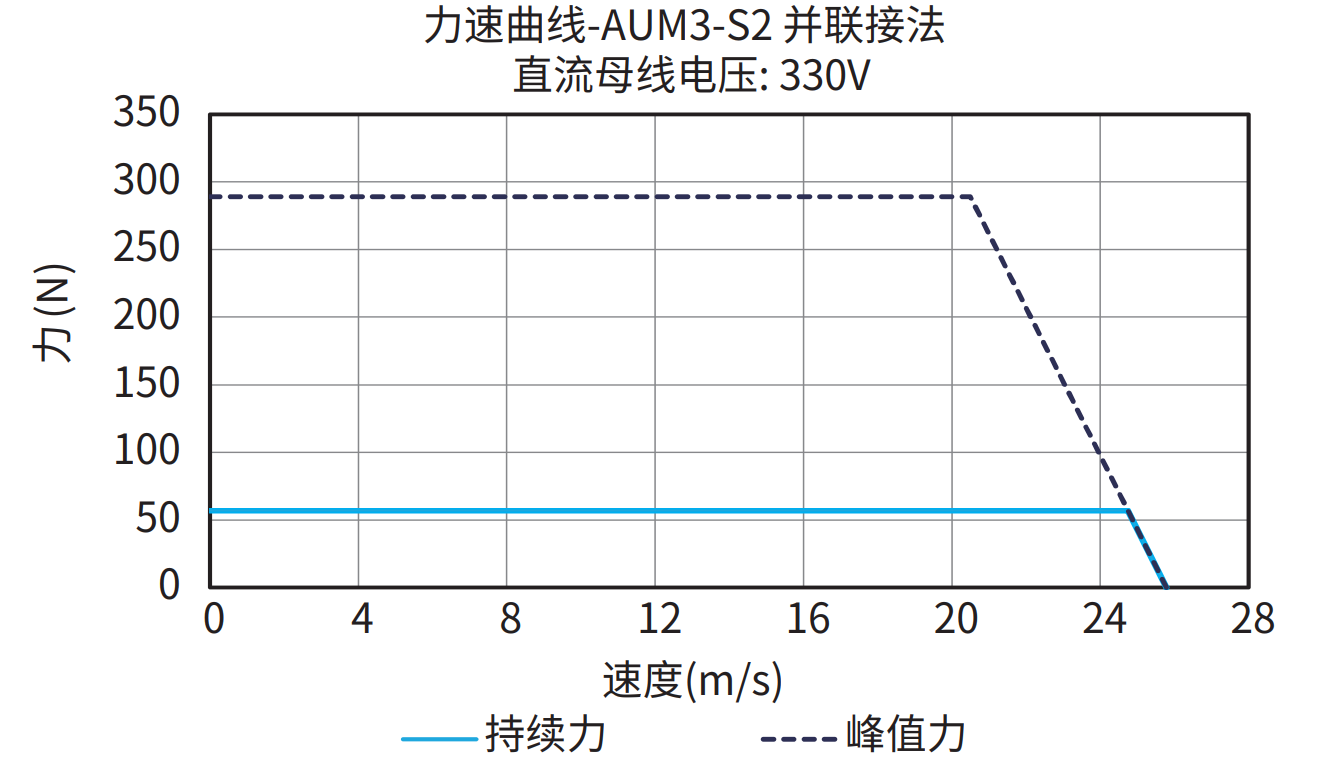

AUM3-S2 并联接法 330V 曲线图

AUM3-S2 并联接法 330V 曲线图

订购规则

  • AUM3 线圈

    AUM3 线圈

  • AUM3 磁轨

    AUM3 磁轨
