首页 / 产品中心 / 精密电机 / 直线电机 / 无铁芯直线电机 / AUM系列 / AUM2-S8（并联）
AUM系列

AUM2-S8（并联）

无刷无铁芯电机 AUM系列直线电机使用无铁芯技术，使电机在较小体积获得较高的推力，具有力密度较高的优势。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数并联单位
持续推力(自冷)@100℃①70.4N
峰值推力352N
力常数±10%22N/Arms
反电势常数±10%18Vpeak/(m/s)
电机常数@25°C7.1N/Sqrt(W)
相间电阻@25°C ±10%②6.51Ω
相间电感 ±30%③1.96mH
电气时间常数0.3ms
持续电流(自冷) @100°C①3.2Arms
峰值电流16.0Arms
持续热功率(自冷) @100°C128.9W
最高线圈温度100℃
热耗散常数(自冷)①1.7W/℃
最高母线电压  330Vdc
电磁周期30.0mm
磁吸力  0kN
机械参数并联单位
线圈质量(自冷) 0.47
kg
线圈长度(自冷) 241.0mm
磁轨质量(每米)  3.9kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

AUM2-S8（并联） 尺寸图

AUM2-S8（并联） 尺寸图

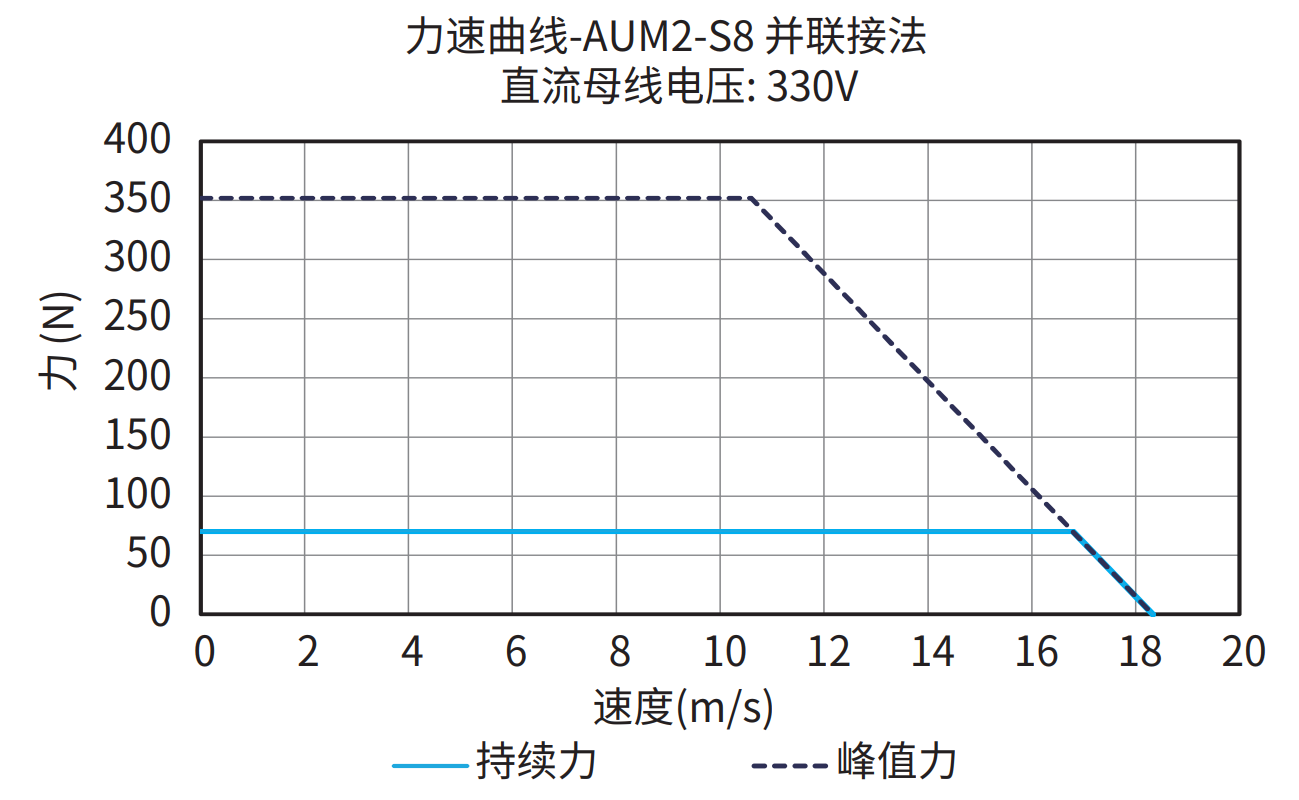

AUM2-S8 并联接法 330V 曲线图

AUM2-S8 并联接法 330V 曲线图

订购规则

  • AUM2 线圈

    AUM2 线圈

  • AUM2 磁轨

    AUM2 磁轨
