ASV-A系列
ASV40-A3 / 5-H-005-A
ASV-A系列伺服电机凝练了雅科贝思20年精密电机的技术积淀，通过磁路优化与精密制造，实现表面温升降低20K、系统损耗减少30%，兼具高可靠性与超高能效。专为工业自动化、机器人及精密设备打造，助力智能装备在严苛环境中稳定高效运行。
参数
| 参数 | ASV40-A3 / 5-H-005-A | 单位 | |
|---|---|---|---|
| 法兰尺寸 | 40 | mm | |
| 电机长度 ① | 60.7[93.7] | mm | |
| 母线电压 | 311 | Vdc | |
| 额定转速 | 3000 | rpm | |
| 最高转速 | 6000 | rpm | |
| 额定功率 ② | 50 | W | |
| 额定转矩 | 0.16 | Nm | |
| 峰值转矩 | 0.56 | Nm | |
| 额定电流 | 1.3 | Arms | |
| 峰值电流 | 4.6 | Arms | |
| 转矩常数 | 0.123 | Nm/Arms | |
| 转动惯量 ① | 0.03[0.032] | kg·cm2 | |
| 防护等级 | IP67 | - | |
| 重量 ① | 0.23[0.35] | kg | |
| 散热片尺寸 | 200×200×6 | mm | |
| 制动器规格 ③ | 额定电压 | DC24 V±10% | V |
| 容量 | 6.1 | W | |
| 保持转矩 | 0.32 | Nm | |
| 线圈电阻 | 94.4±7% | Ω(@20°C) | |
| 额定电流 | 0.25 | A(@20°C) | |
| 制动器吸合时间 | 40 | ms | |
| 制动器脱离时间 | 20 | ms | |
| 回转间隙 | 1.5 | ° | |
| 轴的容许负载 | LF | 20 | mm |
| 径向 | 78 | N | |
| 轴向 | 54 | N | |
| 其他信息 | |||
| 额定时间 | 连续 | ||
| 绝缘等级 | Class F | ||
| 绝缘电阻 | DC500 V，10MΩ以上 | ||
| 绝缘耐压 | AC1500 V，1分钟 | ||
| 励磁方式 | 永磁式 | ||
| 安装方式 | 法兰式 | ||
| 连接方式 | 直接连接 | ||
| 旋转方向 | 正转指令时，从电机负载侧来看时逆时针(CCW) | ||
| 振动等级 ⑤ | V15 | ||
| 环境温度 | 0°C~40°C | ||
| 环境湿度 | 20%~80%RH(不得结露) | ||
| 安装场所 | 1.室内无腐蚀性或爆炸性气体的场所 | ||
| 2.通风良好，灰尘、垃圾及湿气较少的场所 | |||
| 3.便于检查和清扫的场所 | |||
| 4.海拔1000m以下的场所 | |||
| 5.不会产生强大磁场的场所 | |||
| 保管环境 | 在电机不通电状态下保管时： | ||
| 1.环境温度：-20°C~＋60°C | |||
| 2.环境湿度：20%~80%RH(不得结露) | |||
| 抗冲击强度 | 法兰加速度（以法兰面为标准）：490m/s2 | ||
| 冲击次数：2次 | |||
| 耐振动 | 振动加速度（以法兰面为标准）：49m/s2 | ||
| 符合国际标准 | CE | ||
注：
①[ ]内为带有抱闸的电机参数。
②带油封机型需降额10％使用。
③使用带保持制动器的伺服电机时，请注意以下几点：
3.1 保持制动器不能用于制动。
3.2 保持制动器打开时间和保持制动器动作时间因放电回路而异。使用时，请务必通过实际产品确认动作延迟时间。
3.3 DC24 V电源请用户自备。
④在机械设计时，应防止在伺服电机运行中承受的径向负载和轴向负载超出表中的值。
⑤振动等级V15表示单个伺服电机以额定值进行旋转时，振动的振幅小于15μm。
图表

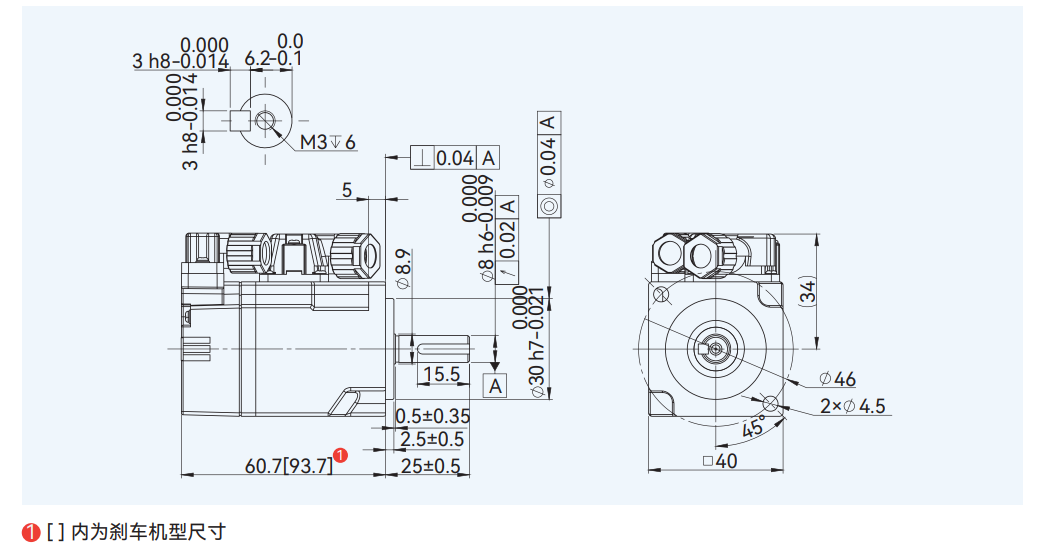

ASV40-A3 / 5-H-005-A 尺寸图

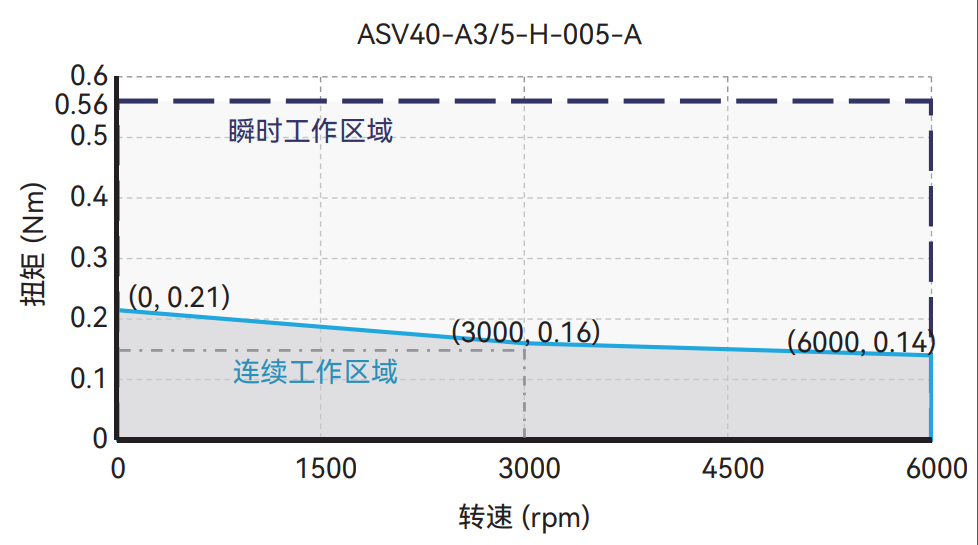

ASV40-A3 / 5-H-005-A 转速/转矩 曲线图
ASV40-A3 / 5-H-005-A 电机降额特性曲线(散热面积影响)
ASV40-A3 / 5-H-005-A 电机降额特性曲线(海拔影响)
ASV40-A3 / 5-H-005-A 电机降额特性曲线(环境温度影响)
订购规则
-
