AML系列

AML90B-100

AML90B系列微型模组由微型直线电机、微型防蠕动交叉滚子导轨、编码器位置反馈以及结构底座组成，内部结构紧凑，是高精定位运动台。

请求报价 选型与图纸下载
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号CLA0010-025-
持续推力@100℃ ①17.1N
峰值推力51.3N
力常数 ±10%8.6N/Arms
反电势常数 ±10%7.0Vpeak/(m/s)
相间电阻@25°C ±10% ②5.2Ω
相间电感 ±30% ③1.8mH
持续电流@100°C ①2.0Arms
峰值电流6.0Arms
最高电压  48.0Vdc
机械参数数值单位
行程100mm
分辨率0.05
0.2μm
重复定位精度±0.5μm
水平直线度±3.0μm
垂直直线度±3.0μm
额定负载④6.0kg
空载运动质量0.7kg
空载总质量1.4kg
最大容许侧倾力矩2.4Nm
最大容许俯仰力矩3.7Nm
最大容许横摆力矩3.7Nm



注：

①测量环境温度为26°C，数值取决于热环境。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感是通过1kHZ的电流频率来测量的。

④在无悬臂的情况下，模组的负载能力。

★相关参数规格如有变动，恕不另行通知。






图表

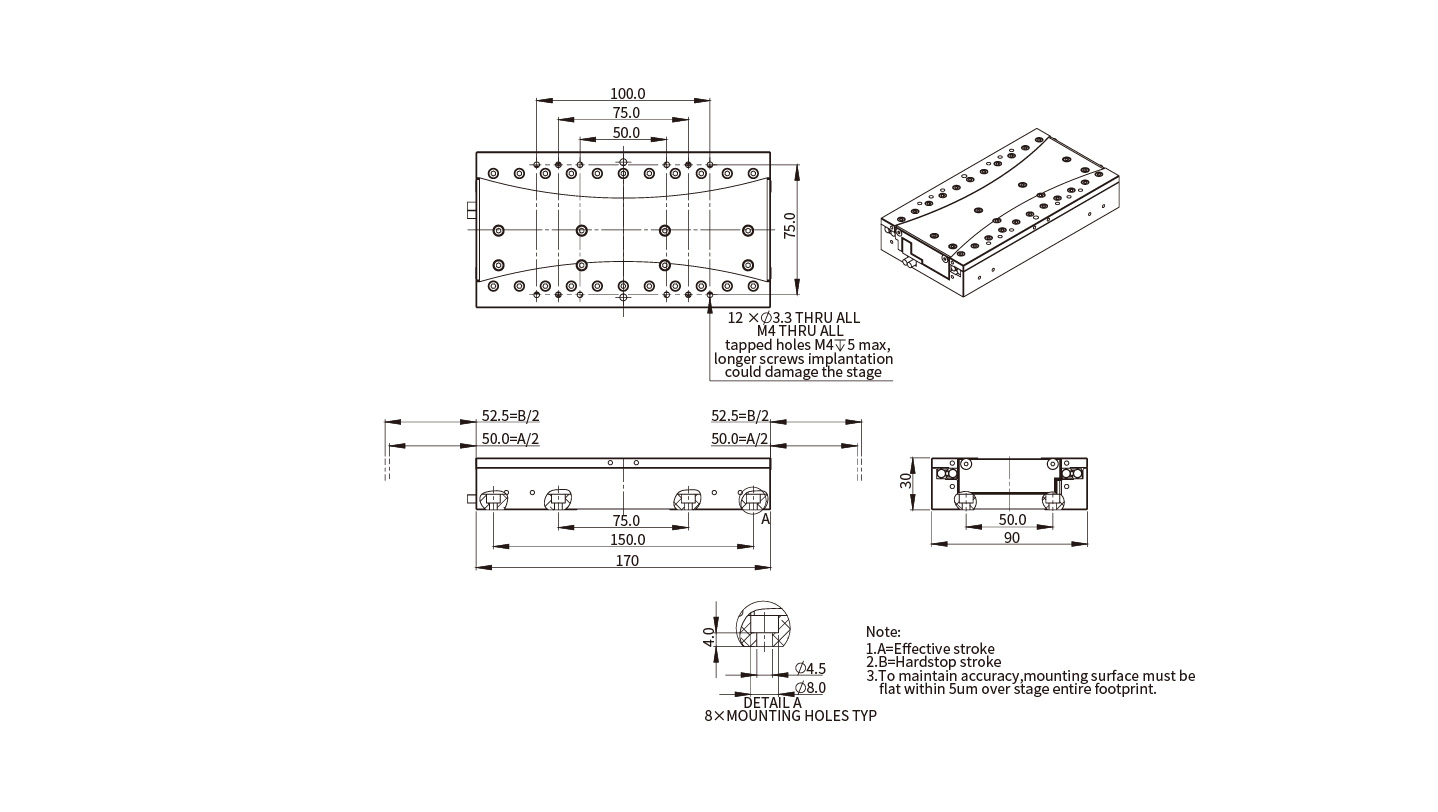

AML90B-100尺寸图

AML90B-100尺寸图

订购规则

  • AML90B-100

    AML90B-100
