首页 / 产品中心 / 精密模组 / AM系列微型模组 / AM系列微型模组分类 / AML系列 / AML40P
AML系列

AML40P

紧凑型直驱定位平台, 行程10/15/20mm可选，其他行程可定制, 可灵活组合，叠加成XY或搭配AMR/AMZ叠加成XYT或XYZT平台

请求报价 选型与图纸下载
产品概述
参数
图表
订购规则

参数

电机参数数值单位
电机型号AML40-10-
持续推力(自冷)@100℃ ①②2.3N
峰值推力 ②6.9N
力常数 ±10% ②0.8N/A
反电势常数 ±10% ②0.8V/(m/s)
电阻@25°C ±10% ③0.89Ω
电感 ±20% ④0.15mH
持续电流(自冷) @100°C ①2.9A
峰值电流8.7A
最高电压  48Vdc
机械参数数值单位
精度等级 ⑤P-
有效行程10mm
分辨率SINCOS/0.05μm
重复定位精度±0.3μm
水平直线度±1.0μm
垂直直线度±1.0μm
最小步进 ⑥< 0.1μm
额定负载 ⑦⑧0.85kg
空载运动质量0.06kg
空载总质量0.16kg
最大静态力矩⑧0.1Nm



注：

①测量环境温度为26°C，数值取决于热环境。

②数值处于中值。

③电阻测量采用直流电流，含0.5m标准线缆。

④电感是通过1kHZ的电流频率来测量的。

⑤P级使用防蠕动导轨，N级使用非防蠕动导轨。

⑥基于模拟量细分到5nm激光干涉仪测量。

⑦在无悬臂的情况下，模组的负载能力。

⑧此数值基于提供较高控制带宽，如有更大负载要求，请联系cust-service@akribis-sys.cn。

★相关参数规格如有变动，恕不另行通知。







图表

AML40P尺寸图

AML40P尺寸图

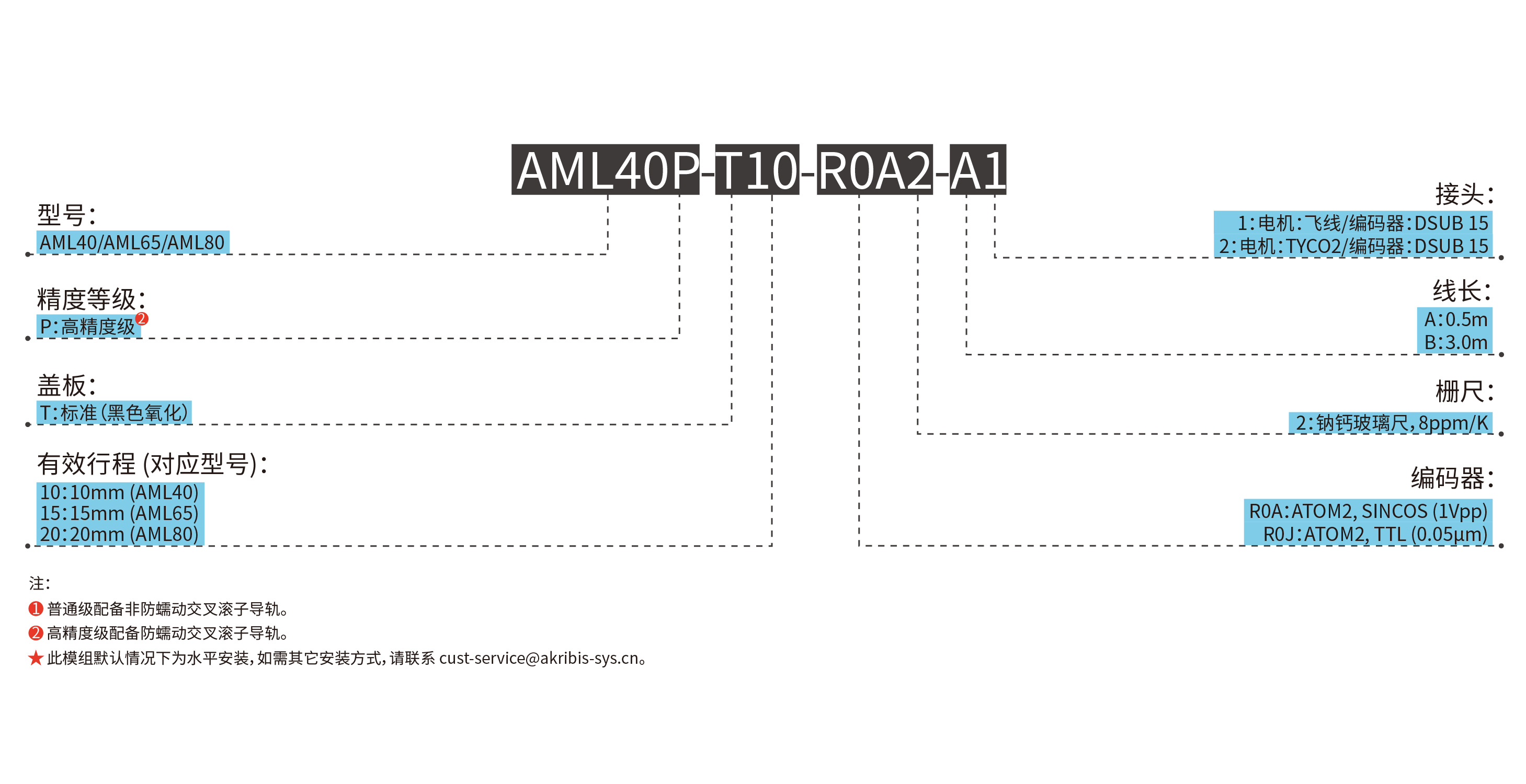

订购规则

  • AML40P

    AML40P
