首页 / 产品中心 / 精密电机 / 直线电机 / 无铁芯直线电机 / ALM-T系列 / ALM038-T-B6-M
ALM-T系列

ALM038-T-B6-M

ALM-T系列为无铁芯直线电机，无齿槽力设计，体积轻薄、推力密度高，适用于低速度波动和高动态响应的应用，也能满足高精度力控制的需求。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数M单位
持续推力(自冷)@100℃①746.6N
峰值推力3736.3N
力常数±10%111.2N/Arms
反电势常数±10%90.8Vpeak/(m/s)
电机常数@25°C40.9N/Sqrt(W)
相间电阻@25°C ±10%②4.93Ω
相间电感 ±30%③7.43mH
电气时间常数1.51ms
持续电流(自冷) @100°C①6.7Arms
峰值电流33.6Arms
持续热功率(自冷) @100°C442.1W
最高线圈温度110℃
热耗散常数(自冷)①5.2W/℃
温度传感器PTC/NTC-
最高母线电压  330Vdc
电磁周期57mm
磁吸力  0.0kN
机械参数M单位
线圈质量(自冷) 3.1
kg
线圈长度(自冷) 704.0mm
磁轨质量(每米)  18.6kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

ALM038-T-B6-M 尺寸图

ALM038-T-B6-M 尺寸图

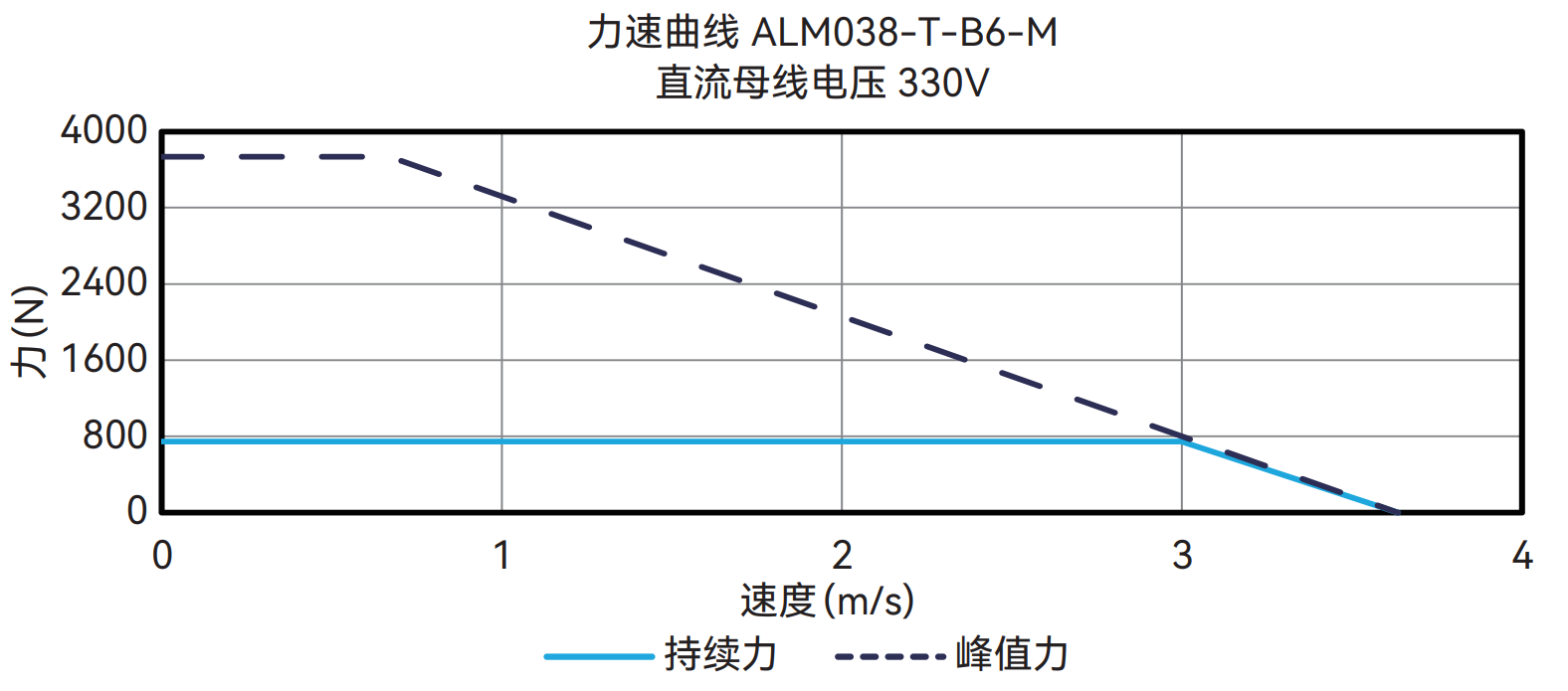

ALM038-T-B6-M 330V 曲线图

ALM038-T-B6-M 330V 曲线图

订购规则

  • ALM038-T 线圈

    ALM038-T 线圈

  • ALM038-T 磁轨

    ALM038-T 磁轨
