AKM系列

AKM50-W-B4

AKM系列为有铁芯直线电机，推力大，结构紧凑，水冷效果好，适应于对马达推力要求较高的应用。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数单位单位
持续推力(自冷)@100℃①1159.3N
峰值推力1610.3N
力常数±10%76.5N/Arms
反电势常数±10%62.5Vpeak/(m/s)
电机常数@25°C52.8N/Sqrt(W)
相间电阻@25°C ±10%②1.4Ω
相间电感 ±30%③31.8mH
电气时间常数22.7ms
持续电流(自冷) @100°C①16.4Arms
峰值电流28.8Arms
持续热功率(自冷) @100°C727.9W
最高线圈温度100℃
热耗散常数(自冷)①9.7W/℃
最高母线电压  600Vdc
电磁周期42mm
磁吸力  2.7N
机械参数并联单位
线圈质量(自冷) 9.1
kg
线圈长度(自冷) 402mm
磁轨质量(每米)  4.8kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE，UL(option)
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。






图表

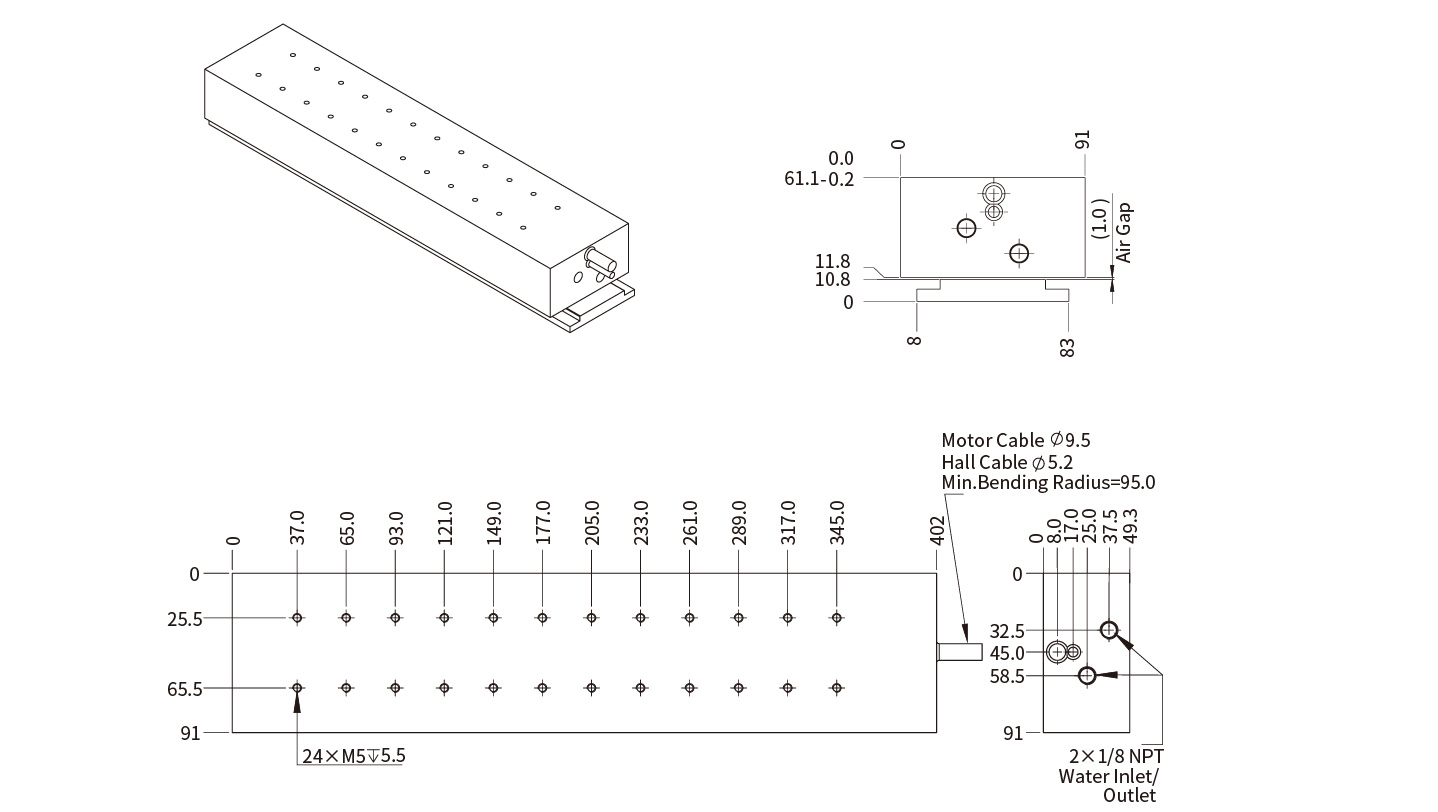

AKM50-W-B4 尺寸图

AKM50-W-B4 尺寸图

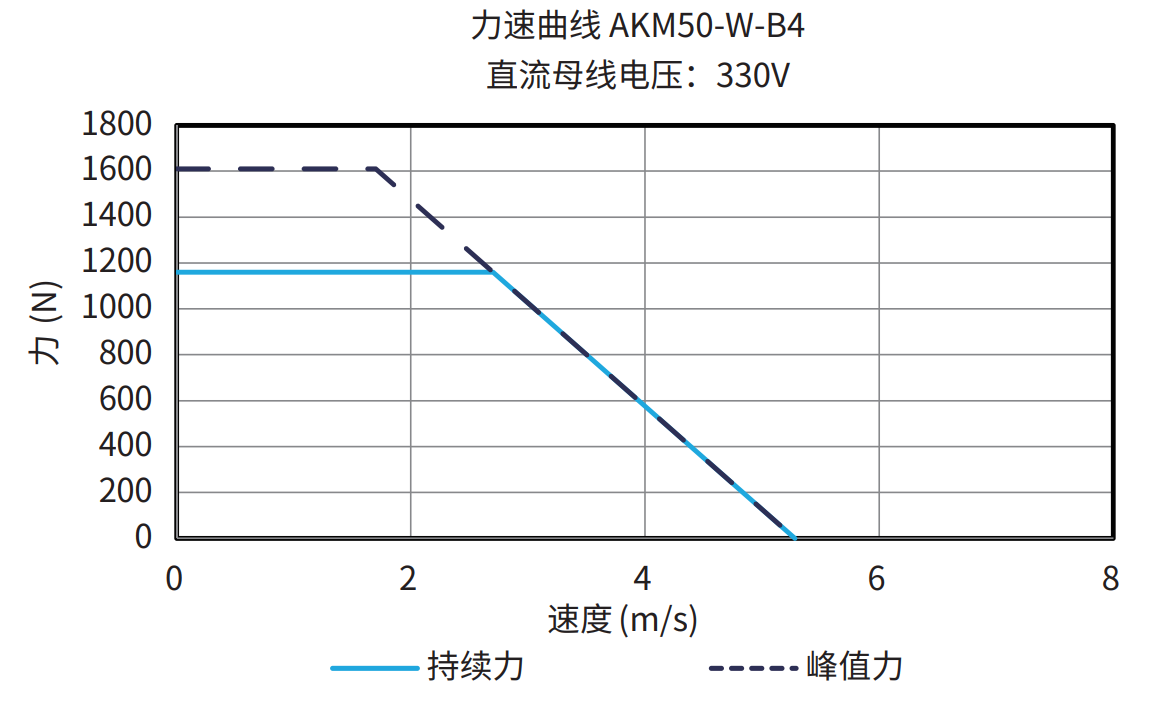

AKM50-W-B4 330V 曲线图

AKM50-W-B4 330V 曲线图

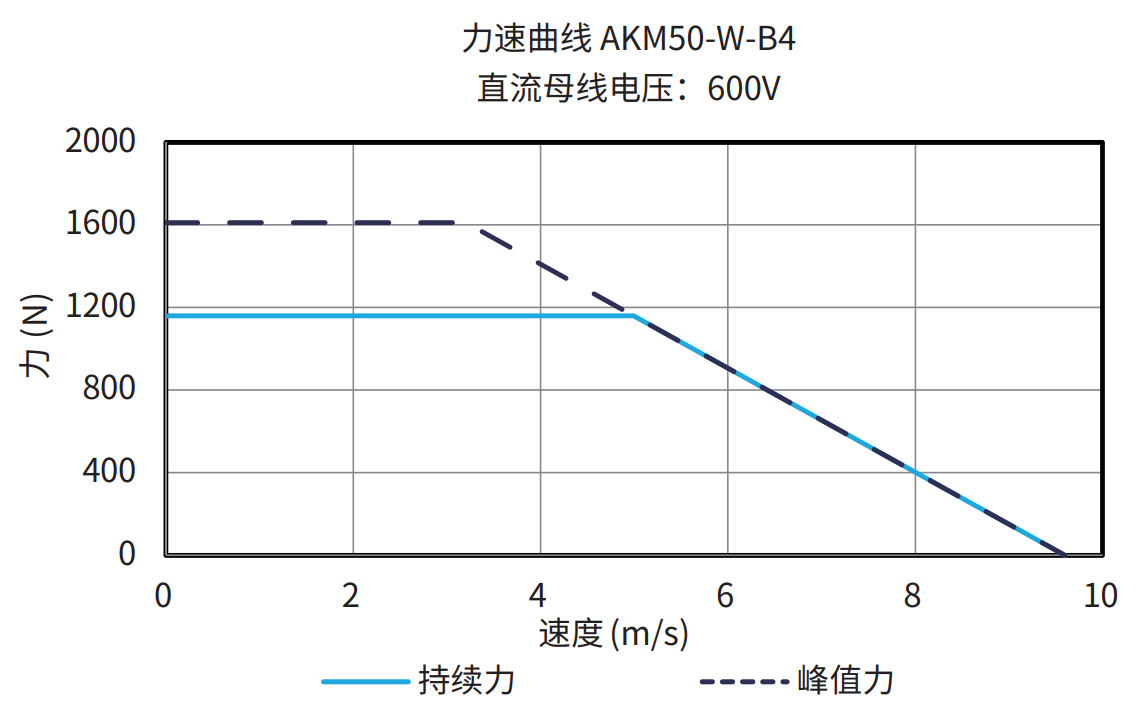

AKM50-W-B4 600V 曲线图

AKM50-W-B4 600V 曲线图

AKM50 磁轨

AKM50 磁轨

订购规则

  • AKM50 线圈

    AKM50 线圈

  • AKM50 磁轨

    AKM50 磁轨
