首页 / 产品中心 / 精密电机 / 直线电机 / 有铁芯直线电机 / AKH系列 / AKH200-N-H-B4
AKH系列

AKH200-N-H-B4

AKH系列电机体积小、推力大、高响应，水冷、自冷可选，适用于各类高速高精的自动化及机床设备。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数L单位
持续推力(自冷)@100℃①1646N
峰值推力9600N
力常数±10%174N/Arms
反电势常数±10%142Vpeak/(m/s)
电机常数@25°C90.3N/Sqrt(W)
相间电阻@25°C ±10%②2.5Ω
相间电感 ±30%③10.9mH
电气时间常数4.4ms
持续电流(自冷) @100°C①9.5Arms
峰值电流74.2Arms
持续热功率(自冷) @100°C428W
最高线圈温度100℃
热耗散常数(自冷)①5.7W/℃
最高母线电压  600Vdc
电磁周期27mm
磁吸力  17.0kN
机械参数L单位
线圈质量(自冷) 19
kg
线圈长度(自冷) 448mm
磁轨质量(每米)  26kg/m
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE，UL(option)
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。



















图表

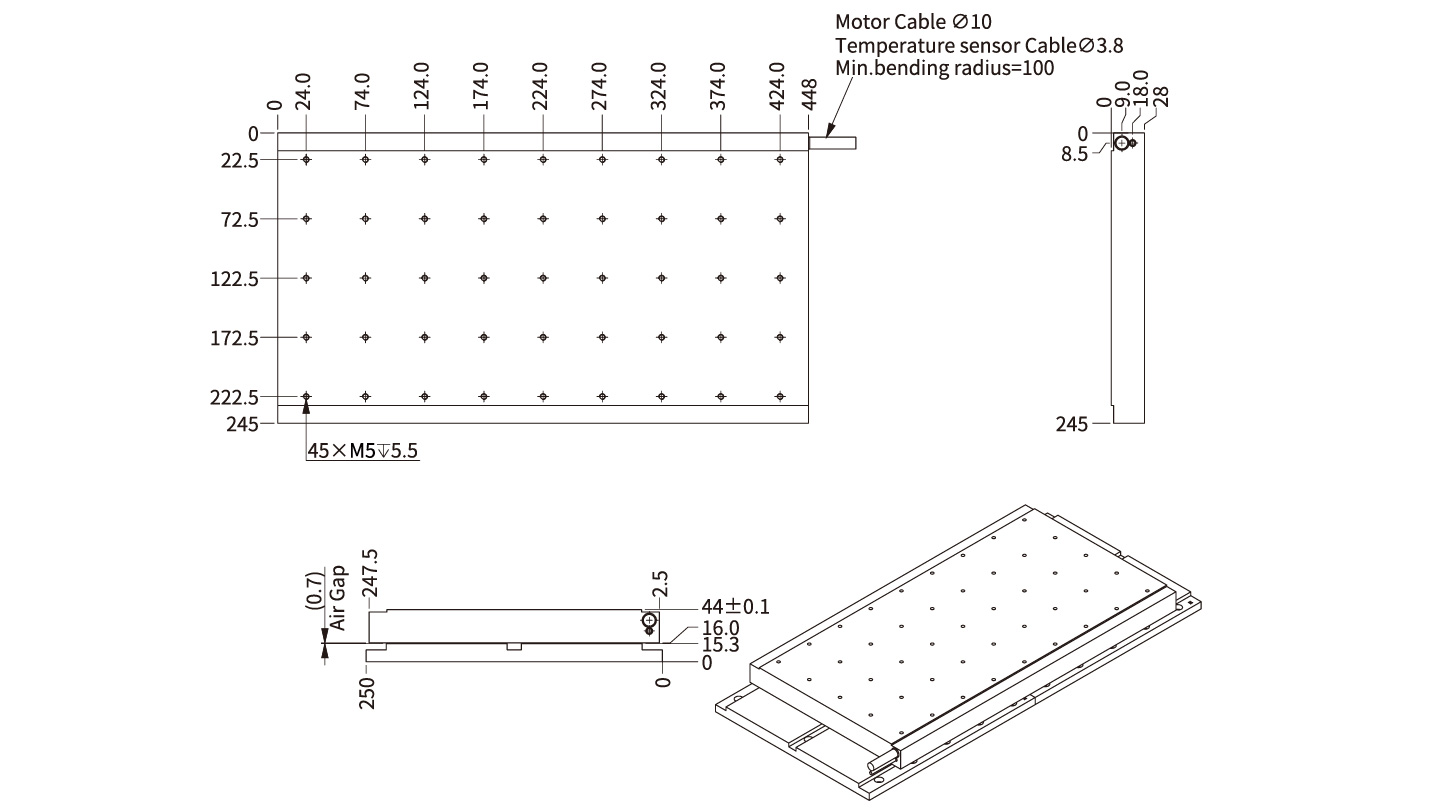

AKH200-N-H-B4 尺寸图

AKH200-N-H-B4 尺寸图

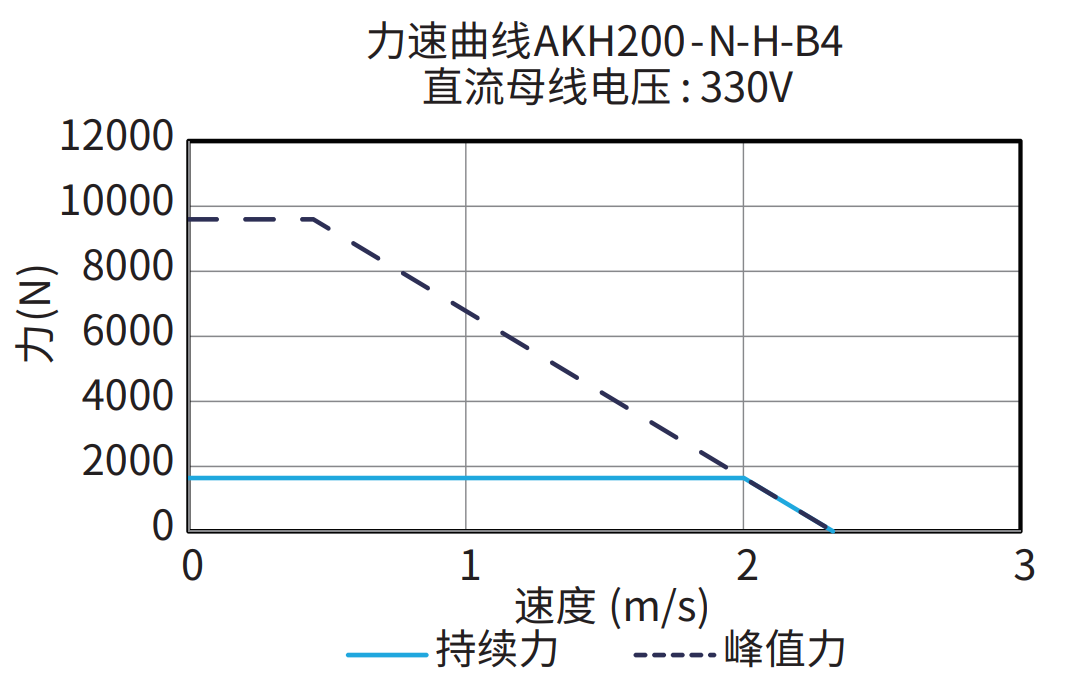

AKH200-N-H-B4 330V 曲线图

AKH200-N-H-B4 330V 曲线图

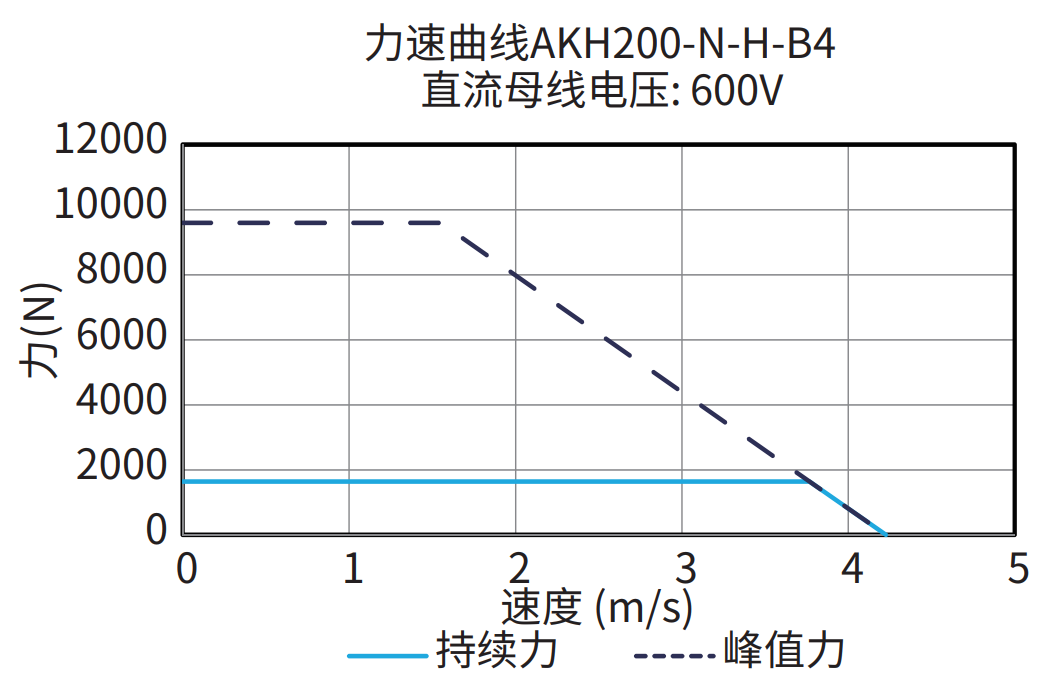

AKH200-N-H-B4 600V 曲线图

AKH200-N-H-B4 600V 曲线图

AKH200 磁轨

AKH200 磁轨

订购规则

  • AKH200 线圈

    AKH200 线圈

  • AKH200 磁轨

    AKH200 磁轨
