首页 / 产品中心 / 精密电机 / 旋转电机 / 无框力矩电机 / ADR-F系列 / ADR090-F-040（低速）
ADR-F系列

ADR090-F-040（低速）

ADR-F系列也是无框电机。其特点是体积小，紧凑设计，适用于机器人应用。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数单位低速
持续转矩(自冷) @100℃①Nm3.75
峰值转矩Nm11.22
转矩常数±10%Nm/Arms0.56
反电势常数±10%Vpeak/rpm4.79E-02
电机常数@25°CNm/Sqrt(W)0.61
相间电阻@25°C ±10%②Ω0.57
相间电感 ±20%③mH1.45
电气时间常数ms2.54
持续电流(自冷) @100°C①Arms6.7
峰值电流Arms22.5
持续热功率(自冷) @100°C①W49.7
最高线圈温度℃100
热耗散常数(自冷)①W/℃0.66
最高母线电压  Vdc48
极数-14
最高转速@持续扭矩④rpm800
最高转速@峰值扭矩④rpm550
机械参数单位低速
总质量(自冷) kg1.49
转动惯量kg·m22.04E-04
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。








图表

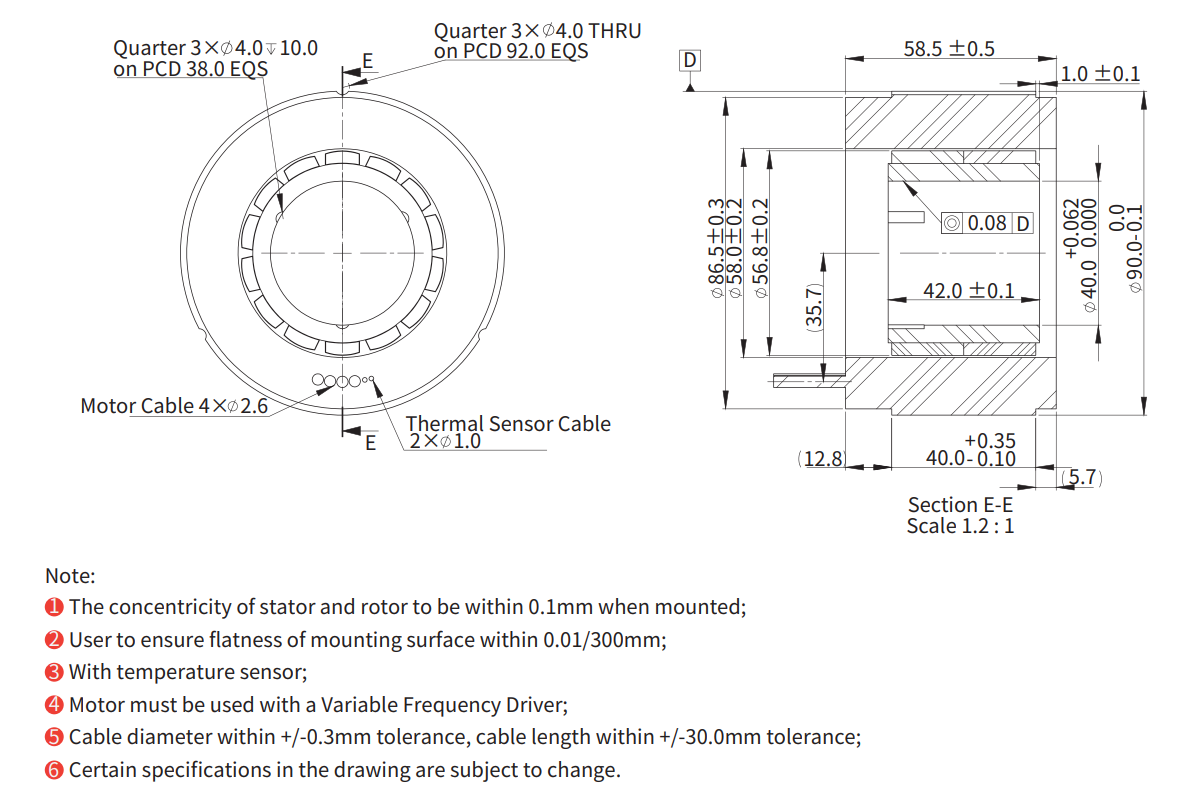

ADR090-F-040（低速） 尺寸图

ADR090-F-040（低速） 尺寸图

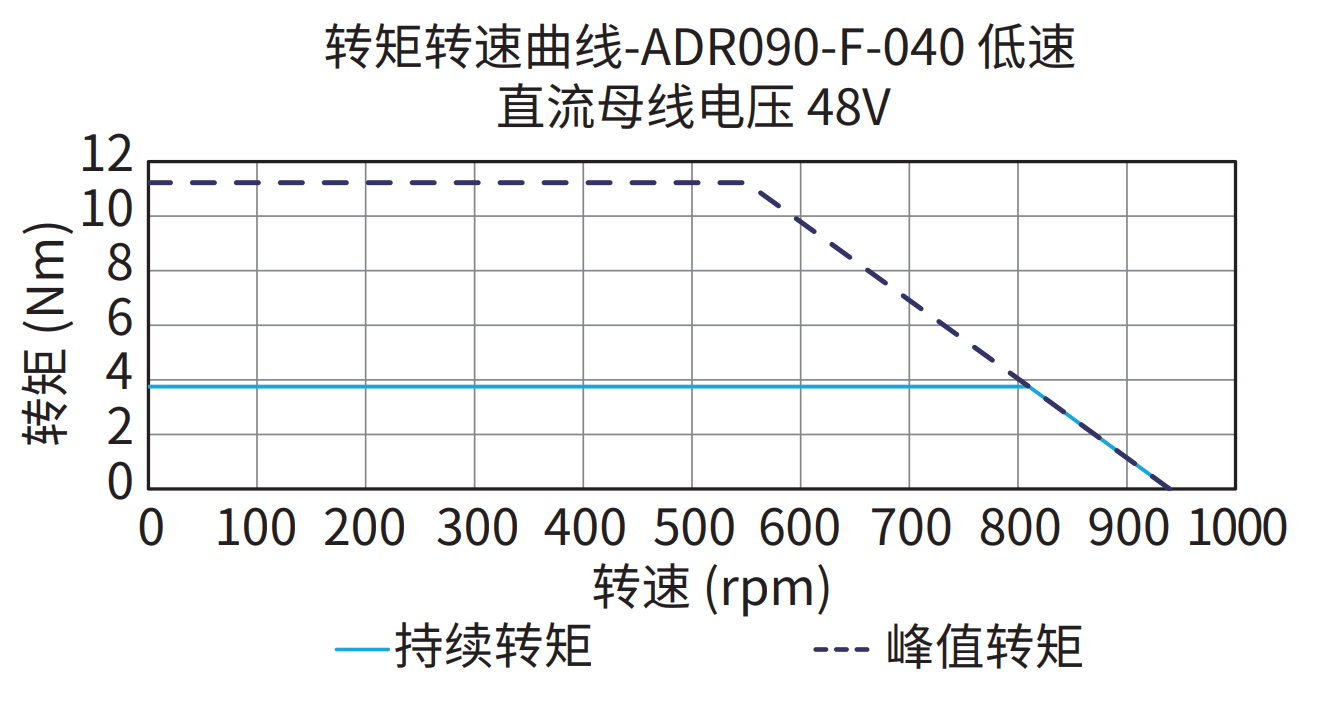

ADR090-F-040（低速）48V 曲线图

ADR090-F-040（低速）48V 曲线图

订购规则

  • ADR090-F

    ADR090-F
