ADR-C系列

ADR360-C-150

ADR-C系列为内转子无框水冷直驱旋转电机，其继承了直驱电机的一贯特点，即结构简单、体积紧凑，无传动误差、无背隙，转速高、加减速快。产品符合RoHS、CE、REACH的国际标准。电机可在最大600Vdc母线电压的情况下工作，涵盖不同国家及地区的要求。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数数值单位
持续转矩@(水冷)100℃①⑤1009.8Nm
峰值转矩2000Nm
转矩常数±1034Nm/Arms
反电势常数±10%2.9Vpeak/rpm
电机常数@25°C19.4Nm/Sqrt(W)
相间电阻@25°C ±10%②2Ω
相间电感 ±20%③14mH
电气时间常数6.9ms
持续电流(水冷)@100°C①⑤29.7Arms
峰值电流65Arms
持续热功率(水冷)@100°C①⑤3735W
最高线圈温度130℃
热耗散常数(水冷)①⑤35.6W/℃
热时间常数112s
最高母线电压  600Vdc
极数42-
最高转速④165rpm
冷却参数数值单位
最大水压降2bar
机械参数数值单位
总质量(水冷)58.2
kg
转动惯量4.4E-01kg·m2
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE，Reach
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘

注：

①测量是在环境温度25ºC下进行的。测量值取决于热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

④测量基于最大母线电压。

⑤水冷测试条件：电机进水口水温20℃，流量10L/min。（详细测试条件可咨询雅科贝思）

   考虑到水流、压力和耗散等因素，建议使用含有防锈和防冻添加剂的冷却液。

★相关参数规格如有变动，恕不另行通知。






图表

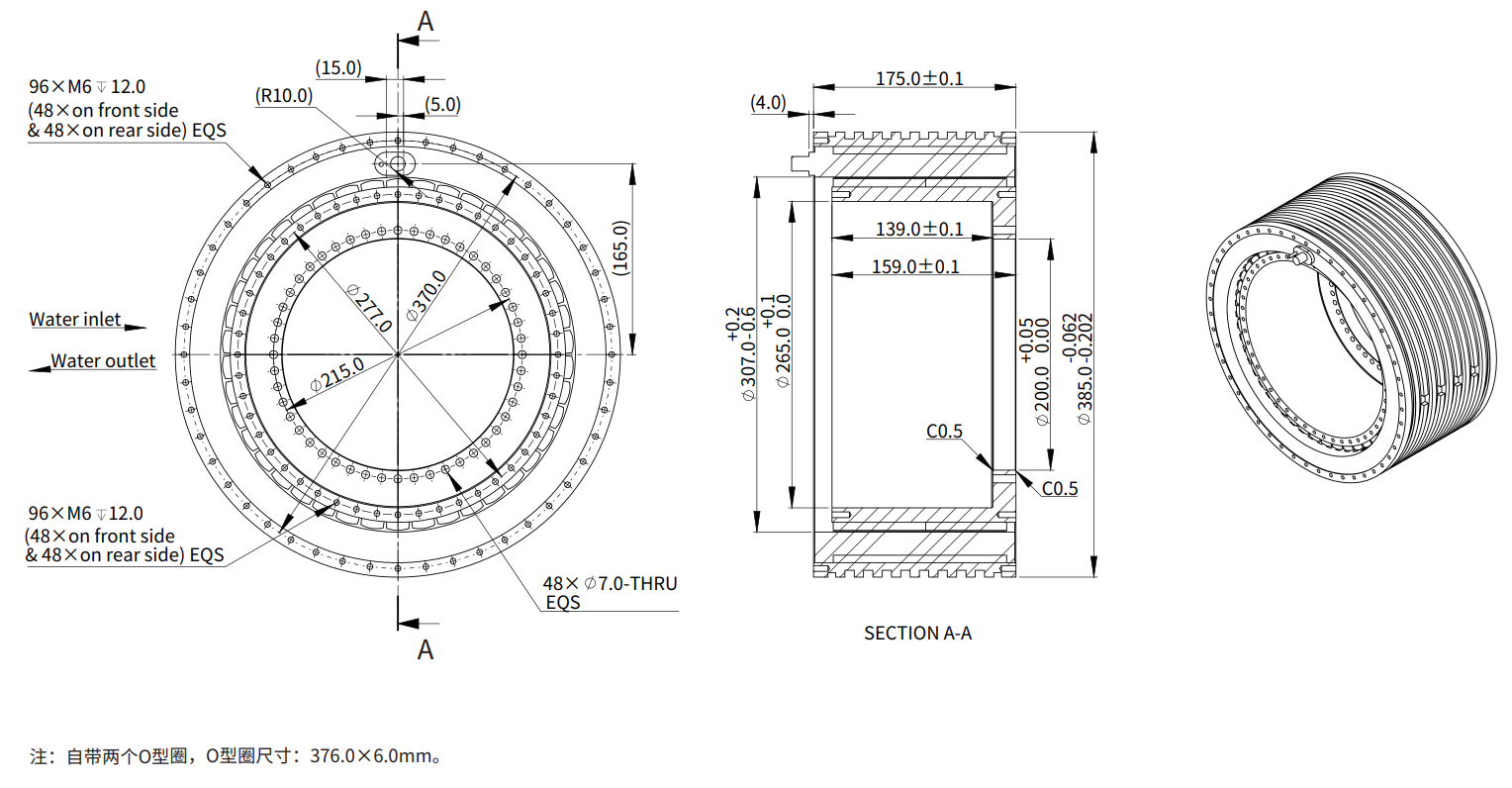

ADR360-C-150 尺寸图

ADR360-C-150 尺寸图

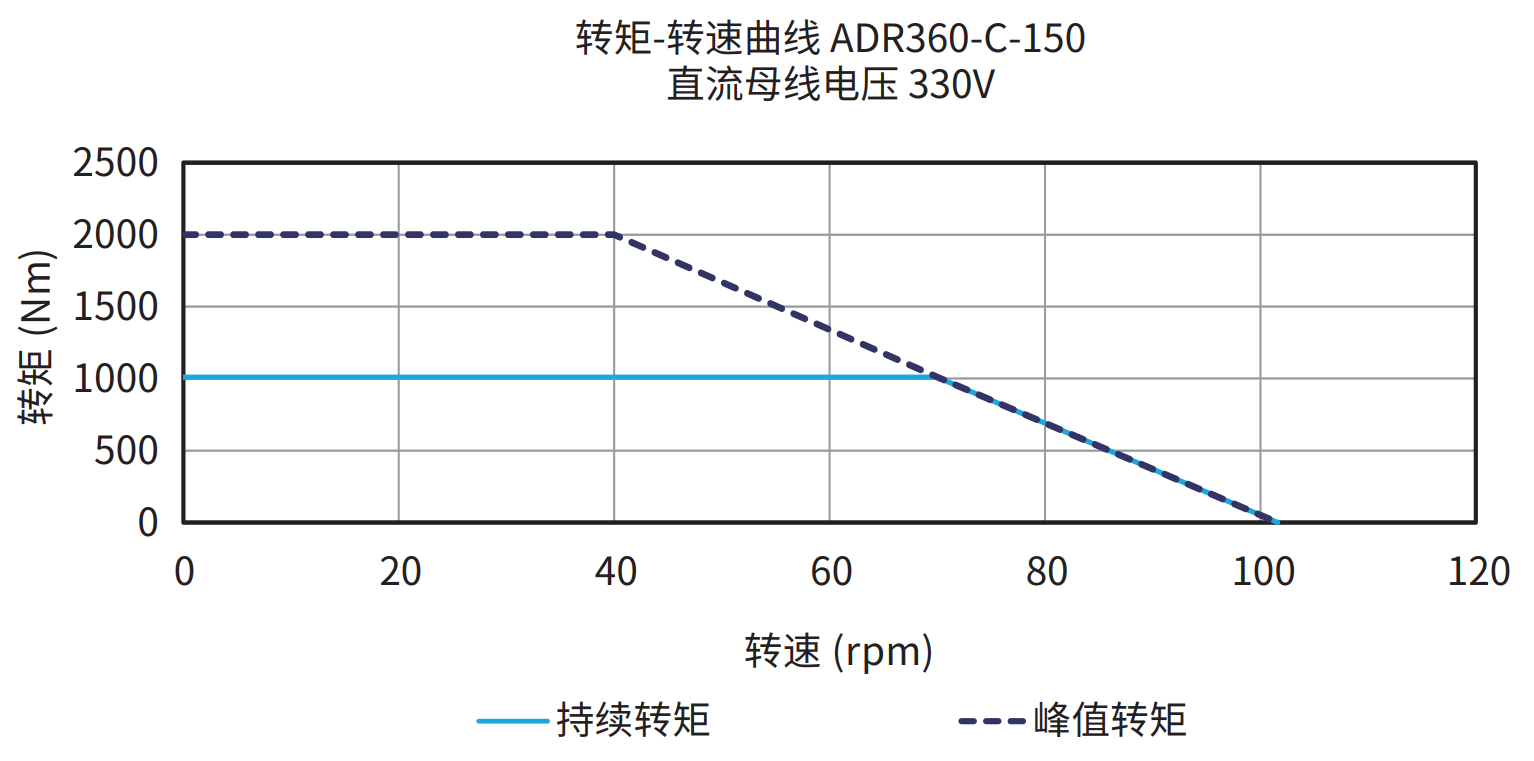

ADR360-C-150 330V 曲线图

ADR360-C-150 330V 曲线图

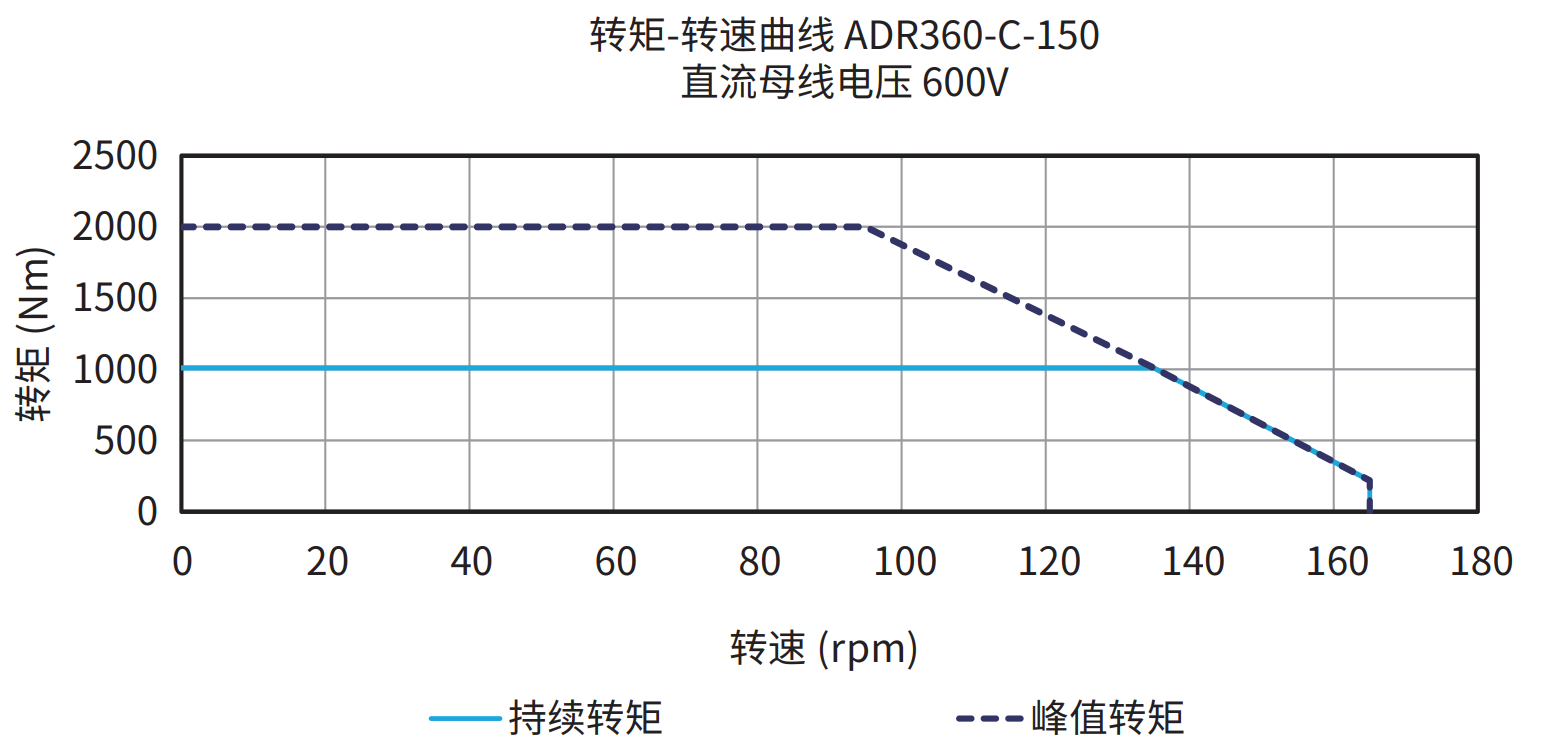

ADR360-C-150 600V 曲线图

ADR360-C-150 600V 曲线图

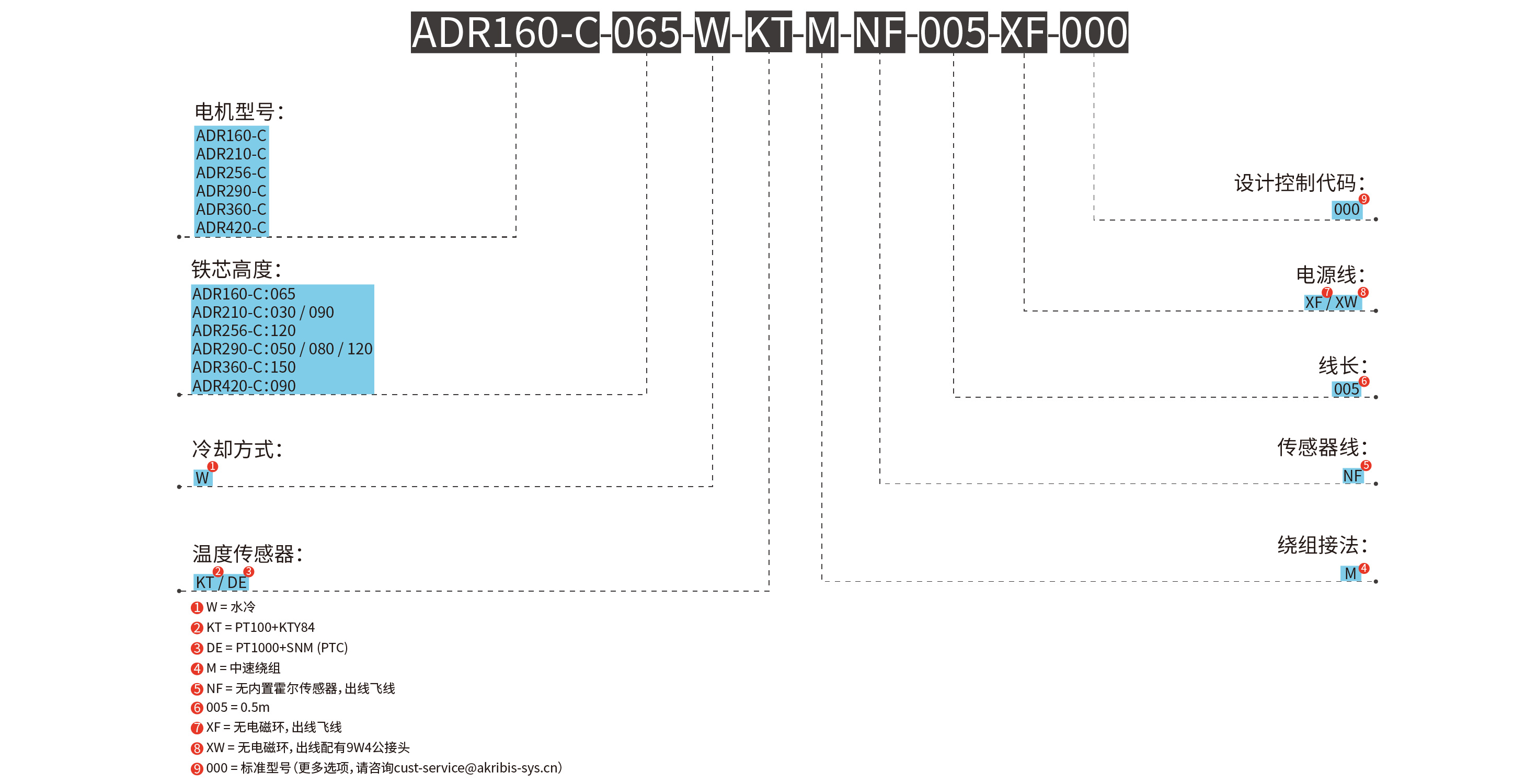

订购规则

  • ADR360-C

    ADR360-C
