ADR-B系列

ADR220-B217（串联）

直接驱动旋转电机 ADR-B系列电机是有铁芯永磁电机，通过独特的设计，实现比ADR-A系列更大的中孔，与ADR-A系列同样具有高铜线槽满率，低齿槽转矩的特点。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数串联单位
持续转矩@100℃①77.9Nm
峰值转矩210.3Nm
转矩常数±10%23.6Nm/Arms
反电势常数±10%2.02Vpeak/rpm
电机常数@25°C6Nm/Sqrt(W)
相间电阻@25°C ±10%②10.32Ω
相间电感 ±20%③106.7mH
电气时间常数10.34ms
持续电流@100°C①3.3Arms
峰值电流9.9Arms
持续热功率@100°C①217.3W
最高线圈温度100.0℃
热耗散常数①2.9W/℃
最高母线电压  600.0Vdc
极数24-
最高转速@持续扭矩④125rpm
最高转速@峰值扭矩④190rpm
机械参数串联单位
总质量23.4kg
转动惯量2.522E-02kg·m2
轴向端跳⑤25μm
径向端跳⑤25μm
最大轴向载荷(正常安装)⑥1669N
最大轴向载荷(倒装/侧装)105N
最大扭矩载荷(正常安装)85Nm
最大扭矩载荷(倒装/侧装)9.4Nm
编码器参数串联单位
ABI增量式光学编码器(SIN/COS)5071lines / rev
ABI增量式光学编码器(80x)405680counts / rev
ABI增量式光学编码器(160x)811360counts / rev
ABI增量式光学编码器数字量分辨率(400x)2028400counts / rev
ATOM DX增量式光学编码器10200lines / rev
ATOM DX增量式光学编码器 (80x)816000counts / rev
误差补偿后的绝对定位精度⑦+/-4arc sec
重复定位精度⑦+/-2arc sec
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP40
符合国际标准 RoHS，CE，UL(option)
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘


注：

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率为1 kHz。

④测量基于ABI增量式光学编码器(SIN/COS，4096x)和330V母线电压。

⑤括号内为可选端跳等级。测量基于恒定负载和恒定温度。

⑥关于不同的安装方法，请参考安装示意图。

⑦测量基于ABI增量式光学编码器(SIN/COS，4096x)，标准端跳等级。

★相关参数规格如有变动，恕不另行通知。








图表

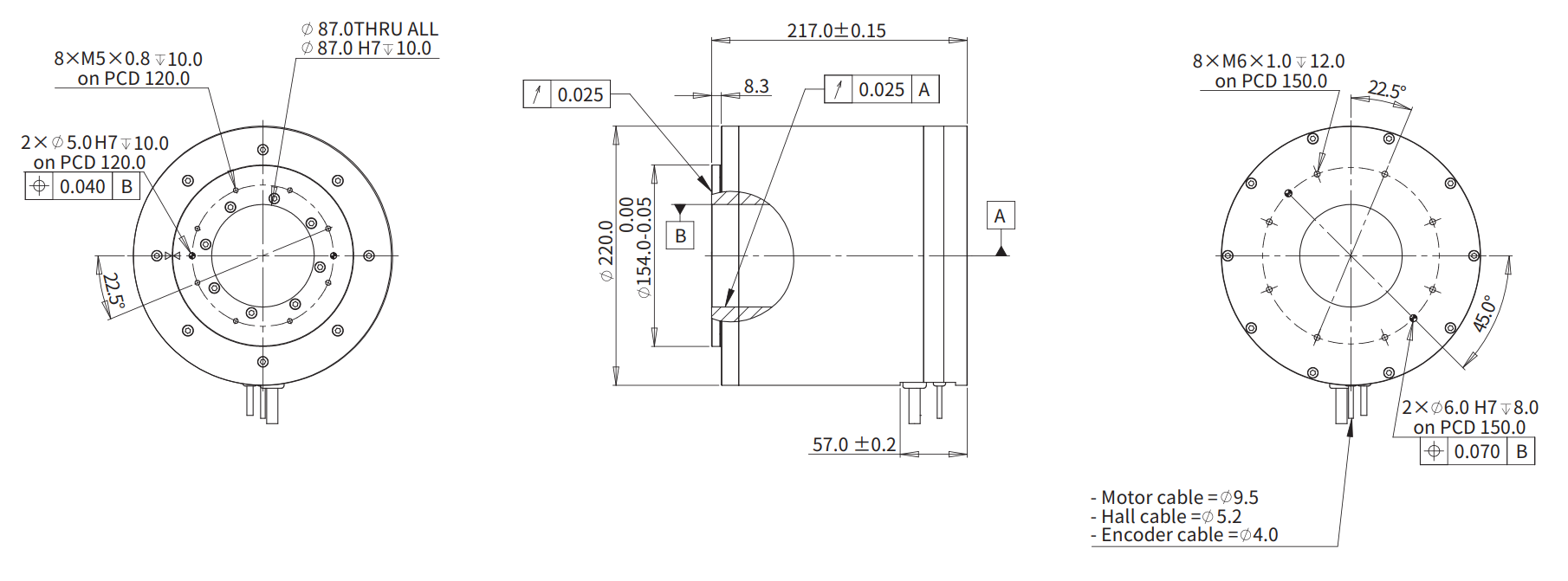

ADR220-B217（串联） 尺寸图

ADR220-B217（串联） 尺寸图

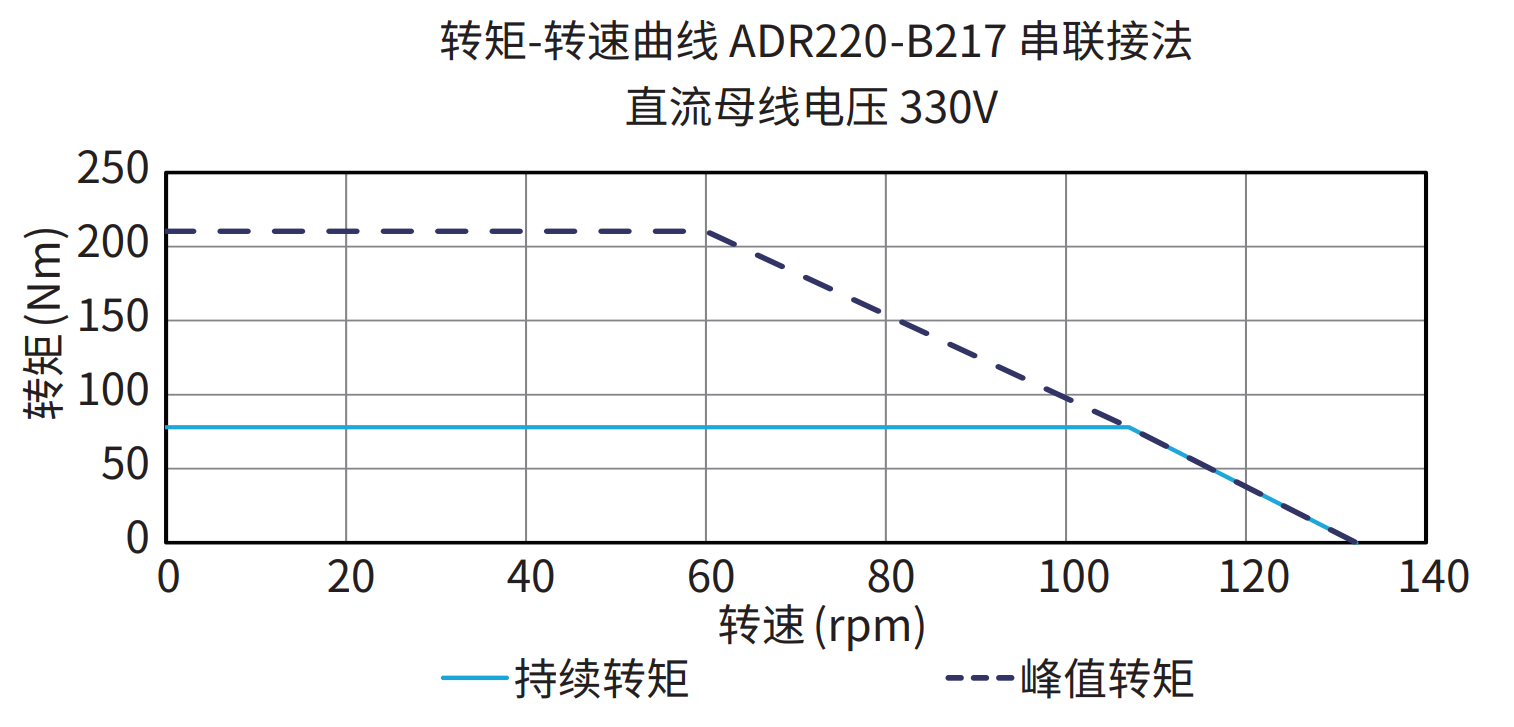

ADR220-B217 串联接法 330V 曲线图

ADR220-B217 串联接法 330V 曲线图

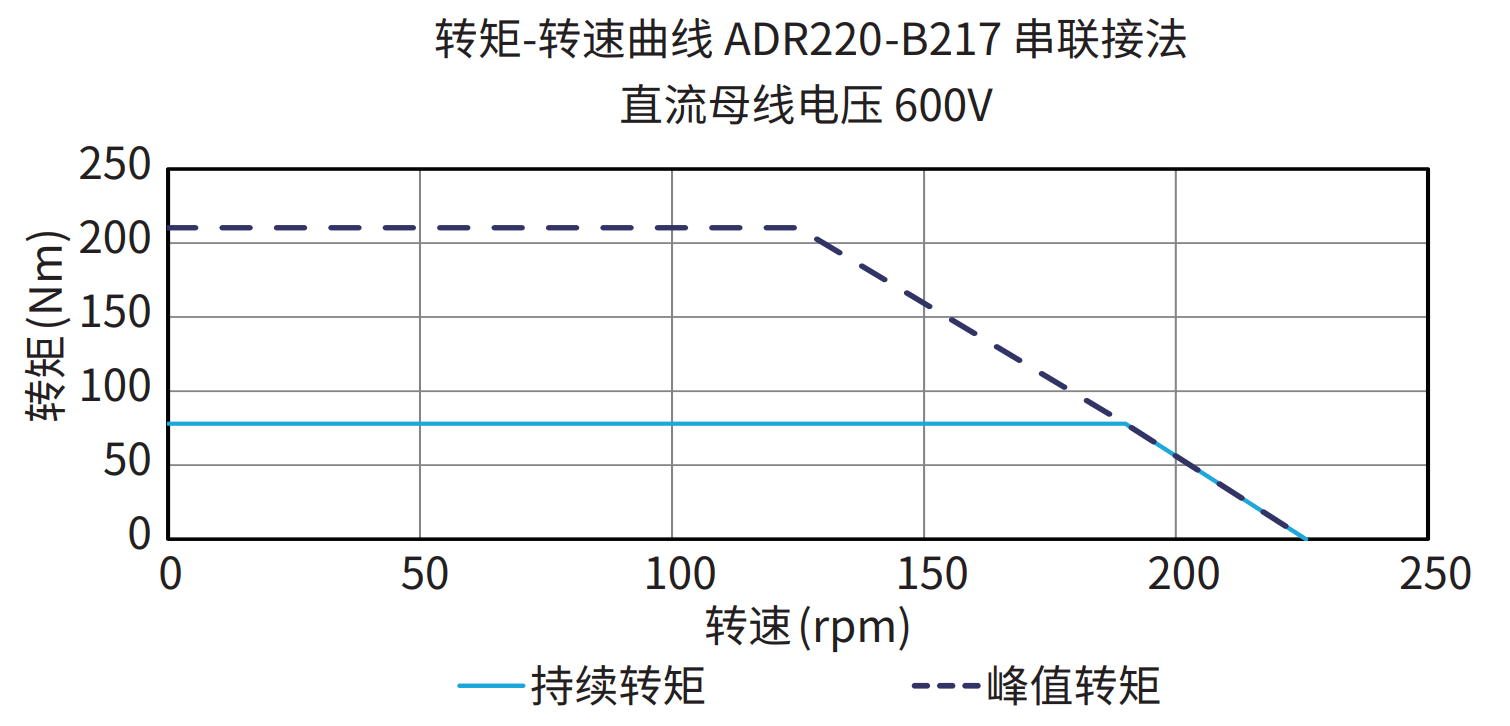

ADR220-B217 串联接法 600V 曲线图

ADR220-B217 串联接法 600V 曲线图

订购规则

  • ADR220

    ADR220
