参数
| 性能参数 | 串联 | 单位 |
|---|---|---|
| 持续转矩(自冷)@100℃① | 331.5 | Nm |
| 峰值转矩 | 994.5 | Nm |
| 转矩常数±10% | 195 | Nm/Arms |
| 反电势常数±10% | 16.7 | Vpeak/rpm |
| 电机常数@25°C | 26.2 | Nm/Sqrt(W) |
| 相间电阻@25°C ±10%② | 37.0 | Ω |
| 相间电感 ±30%③ | 47.0 | mH |
| 电气时间常数 | 1.3 | ms |
| 持续电流(自冷) @100°C① | 1.7 | Arms |
| 峰值电流 | 5.1 | Arms |
| 持续热功率(自冷) @100°C | 206.7 | W |
| 最高线圈温度 | 100 | ℃ |
| 热耗散常数(自冷)① | 2.8 | W/℃ |
| 最高母线电压 | 600 | Vdc |
| 电磁周期 | 4.0 | mm |
| 磁吸力 | 0 | kN |
| 机械参数 | 串联 | 单位 |
| 线圈质量(自冷) | 2.5 | kg |
| 线圈长度(自冷) | 40.4 | degree |
| 气隙 | 1.1 | mm |
| 其他信息 | ||
| 绝缘等级 | B级绝缘 (130ºC) | |
| 防护等级 | IP00 | |
| 符合国际标准 | RoHS | |
| 环境温度(工作温度) | 0ºC 至 40ºC (无结冰) | |
| 环境温度(储藏温度) | -15ºC 至 70ºC (无结冰) | |
| 环境湿度(工作湿度) | 相对湿度10% 至 80% (无冷凝) | |
| 环境湿度(储藏湿度) | 相对湿度10%至 90% (无冷凝) | |
| 推荐工作环境 | 室内 (无阳光直射); 无腐蚀性气体、易燃气体、油雾或粉尘 | |
注：
①测量室温25℃，取决于散热环境。
②电阻测量采用直流电流，含1m标准线缆。
③电感测量频率1 kHz。
★相关参数规格如有变动，恕不另行通知。
图表

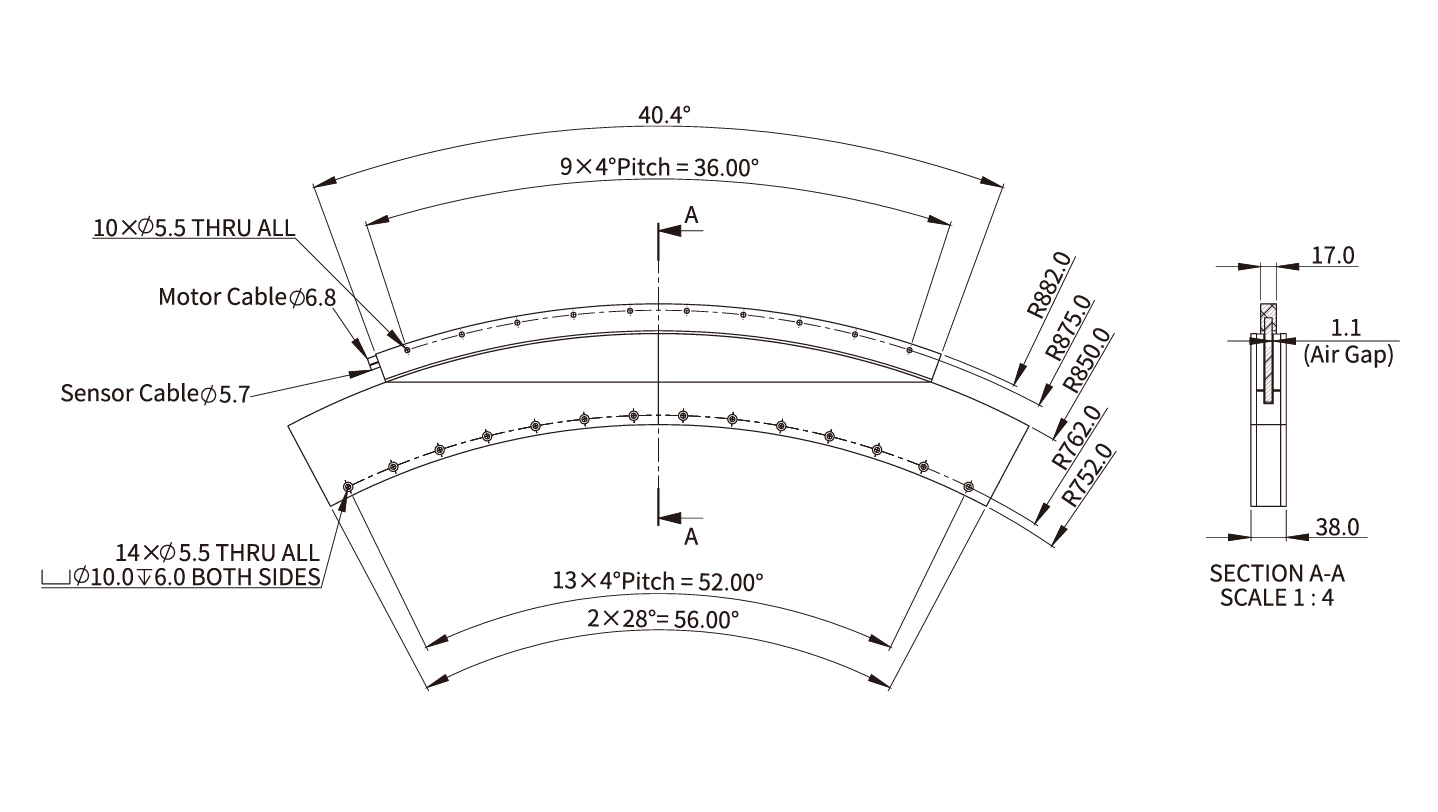

ACR820-S5 尺寸图

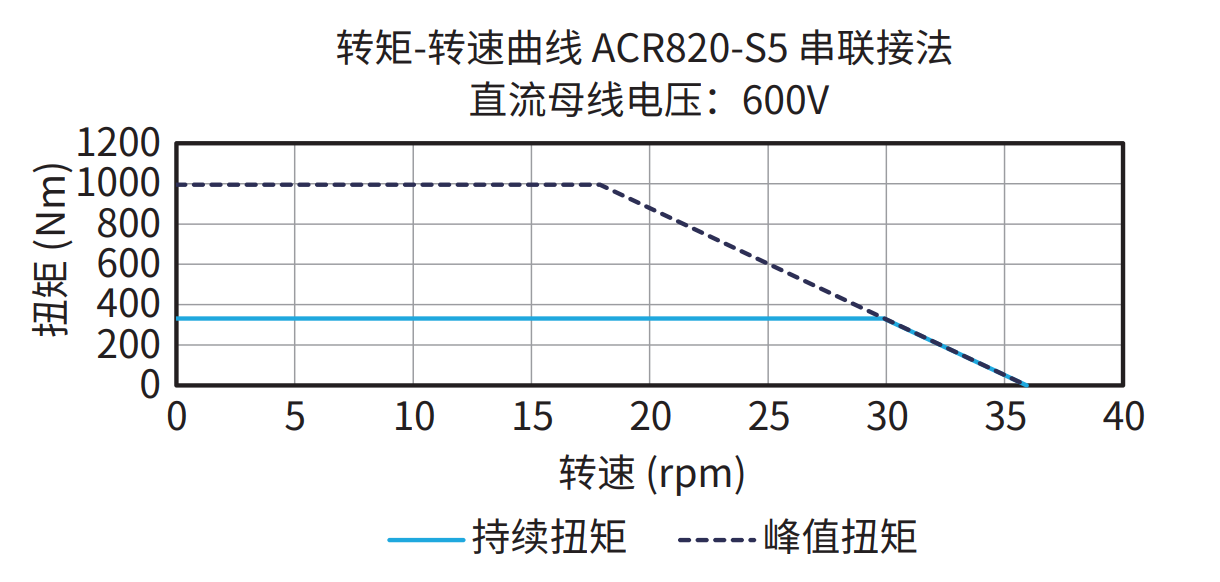

ACR820-S5 600V 串联接法 曲线图
订购规则
-
ACR820 线圈
-
ACR820 磁轨
