首页 / 产品中心 / 精密电机 / 旋转电机 / 无框力矩电机 / ACD-P系列 / ACD62-P-30-D
ACD-P系列

ACD62-P-30-D

无铁芯直接驱动旋转电机 ACD-P系列是无铁芯无刷直驱电机。其特点是无齿槽转矩，电机转动平顺。扭矩比ADR系列小，但是通过独特的绕组设计，也能够实现高扭矩密度。 无框电机ACD-P可选，仅由转子定子组成。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数单位D
持续转矩@100℃①Nm0.341
峰值转矩Nm1.19
转矩常数±10%Nm/Arms0.071
反电势常数±10%Vpeak/rpm0.006
电机常数@25°CNm/Sqrt(W)0.058
相间电阻@25°C ±10%②Ω1.01
相间电感 ±20%③mH0.144
电气时间常数ms0.14
持续电流@100°C①Arms4.8
峰值电流Arms16.8
持续热功率@100°C①W44.8
最高线圈温度℃100
热耗散常数①W/℃0.597
最高母线电压  Vdc48.0
极数-8
机械参数单位D
总质量kg0.8
转动惯量kg·m22.883E-05
其他信息
绝缘等级B级绝缘 (130ºC)
防护等级IP00
符合国际标准 RoHS，CE
环境温度(工作温度)0ºC 至 40ºC (无结冰)
环境温度(储藏温度)-15ºC 至 70ºC (无结冰)
环境湿度(工作湿度)相对湿度10% 至 80% (无冷凝)
环境湿度(储藏湿度)  相对湿度10%至 90% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘



注：

①测量室温25℃，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率1 kHz。

★相关参数规格如有变动，恕不另行通知。





图表

尺寸图
ACD62-P-30-D 尺寸图

ACD62-P-30-D 尺寸图

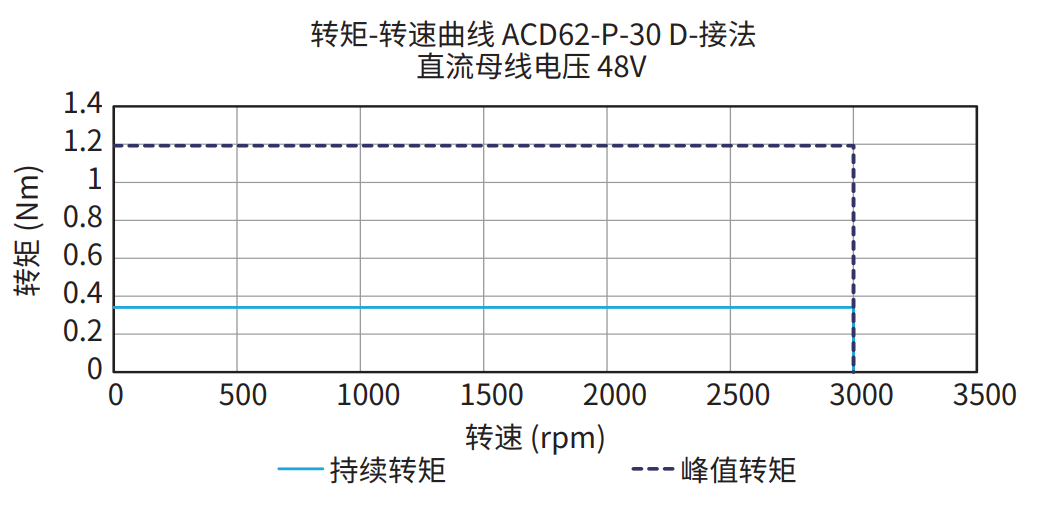

ACD62-P-30 D接法 48V 曲线图

ACD62-P-30 D接法 48V 曲线图

订购规则

  • ACD62-P-30

    ACD62-P-30
