AAR-A系列

AAR200-A

AAR-A系列是一种采用气浮轴承的转台。气浮轴承是用气体做润滑剂的滑动轴承，通过高压气体而产生气膜，将零件顶起来直至达到静态平衡，使定转子之间的配合面实现无接触状态。零部件之间的无摩擦运动不仅可以避免磨损的同时，并提高产品寿命，还能够带来高精度、高重复性的好处。

请求报价 选型工具
产品概述
参数
图表
订购规则

参数

性能参数值单位
持续转矩@100℃①0.43Nm
峰值转矩1.3Nm
转矩常数±10%0.18Nm/Arms
反电势常数±10%0.015Vpeak/rpm
电机常数@25°C0.11Nm/Sqrt(W)
相间电阻@25°C ±10%②1.92Ohms
相间电感 ±20%③0.54mH
电气时间常数0.28ms
持续电流@100°C①2.4Arms
峰值电流7.2Arms
持续热功率@100°C①21.4W
最高线圈温度100℃
热耗散常数①0.285W/℃
最高母线电压  100Vdc
极数8-
最高转速④ 持续转矩（100V）1500rpm
最高转速④ 峰值转矩（100V）1500rpm
机械参数值单位
总质量10kg
转动惯量0.0106kg·m2
轴向回转精度⑤<0.1μm
径向回转精度⑤<0.1μm
角摆0.7arc sec
最大轴向载荷31kg
最大径向载荷15kg
最大扭矩载荷10Nm
编码器参数值单位
增量式光学编码器（SIN/COS）8192lines/ rev
误差补偿后的绝对定位精度+/-2arc sec
重复定位精度＜2arc sec
其他信息
工作气压5.5bar
绝缘等级B级绝缘 (13ºC)
防护等级IP00
符合国际标准  RoHS, CE
环境温度(工作温度)

18ºC 至 22ºC

最佳工作温度20±0.5℃

环境温度(储藏温度)15ºC 至 25ºC
环境湿度(工作湿度)相对湿度20% 至 60% (无冷凝)
环境湿度(储藏湿度)  相对湿度10% 至 70% (无冷凝)
推荐工作环境

室内 (无阳光直射);

 无腐蚀性气体、易燃气体、油雾或粉尘


注：

①测量时环境温度为25ºC，取决于散热环境。

②电阻测量采用直流电流，含0.5m标准线缆。

③电感测量频率为1 kHz。

④测量基于ABI增量式光学编码器(SIN/COS，4096x)和330V母线电压。

⑤括号内为可选端跳等级。测量基于恒定负载和恒定温度。

⑥关于不同的安装方法，请参考安装示意图。

⑦测量基于ABI增量式光学编码器(SIN/COS，4096x)，标准端跳等级。

★相关参数规格如有变动，恕不另行通知。









图表

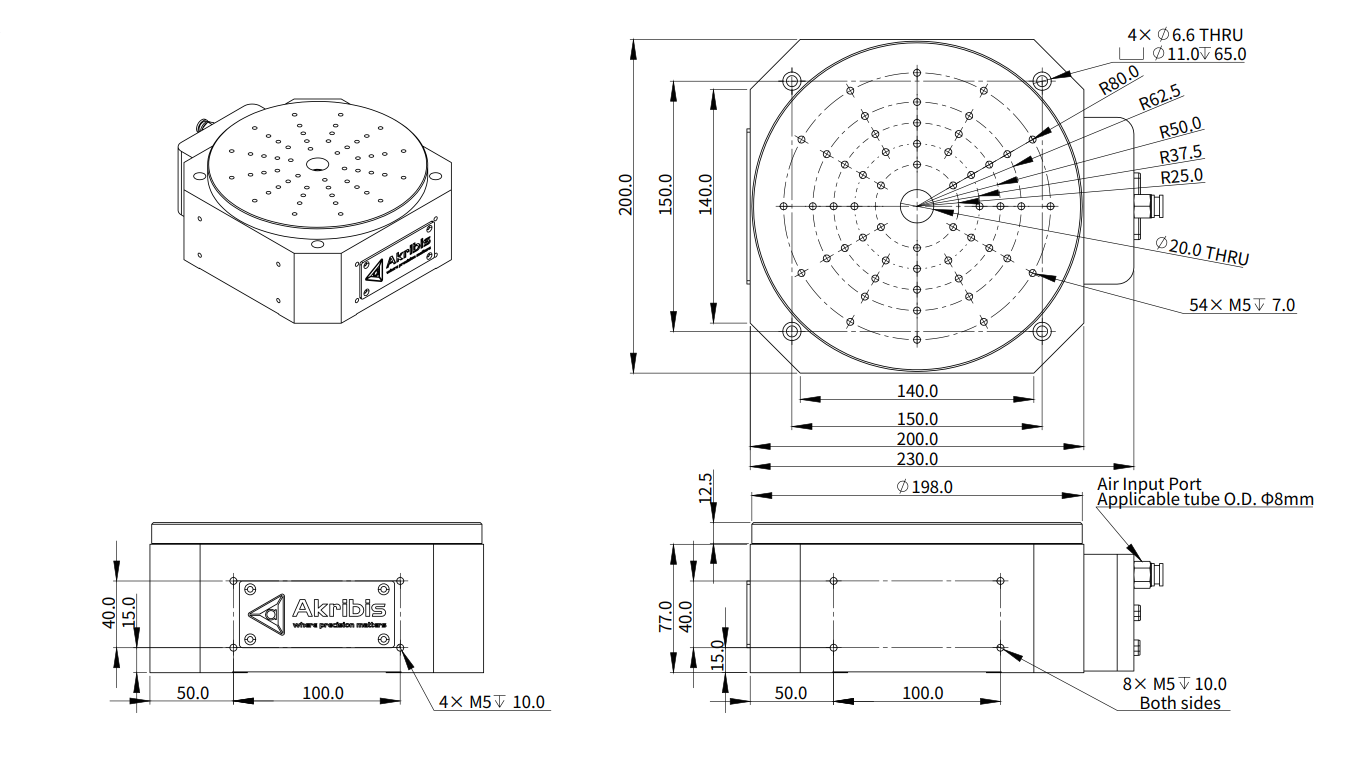

AAR200-A 尺寸图

AAR200-A 尺寸图

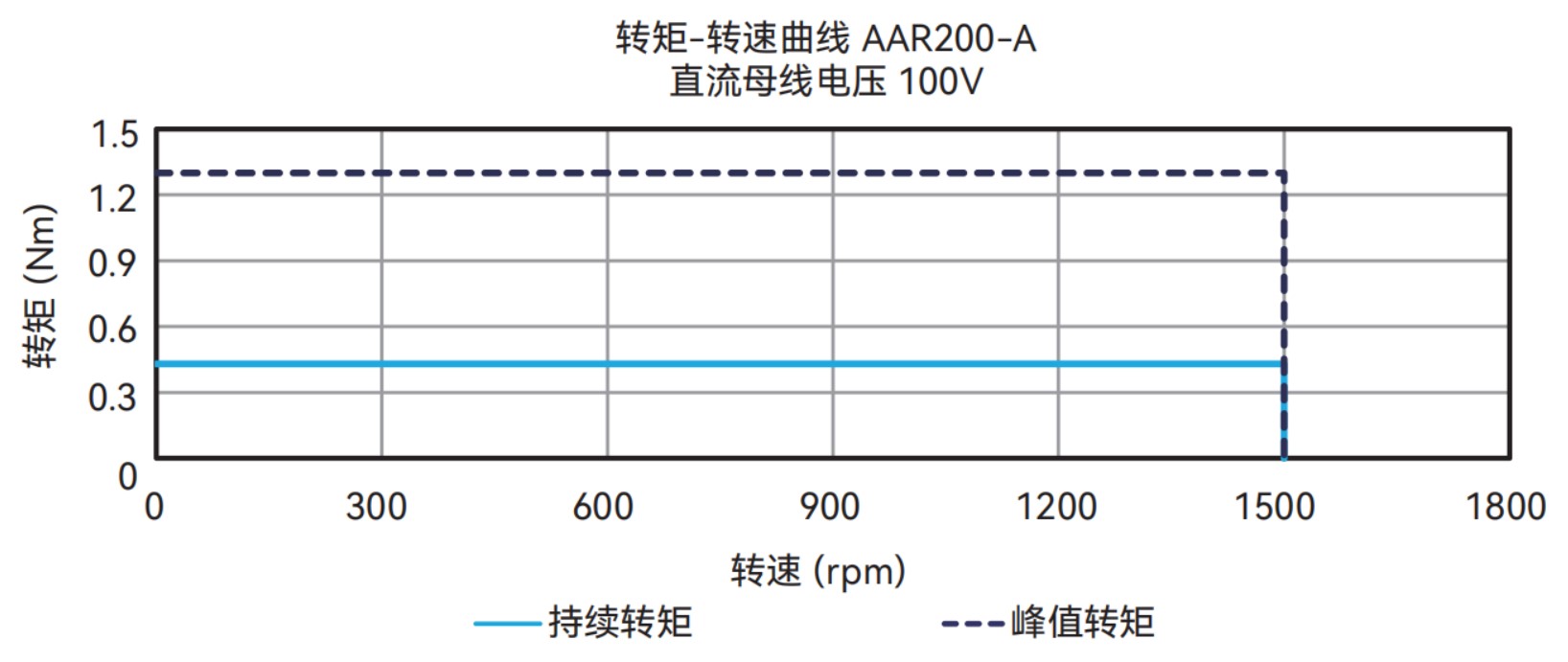

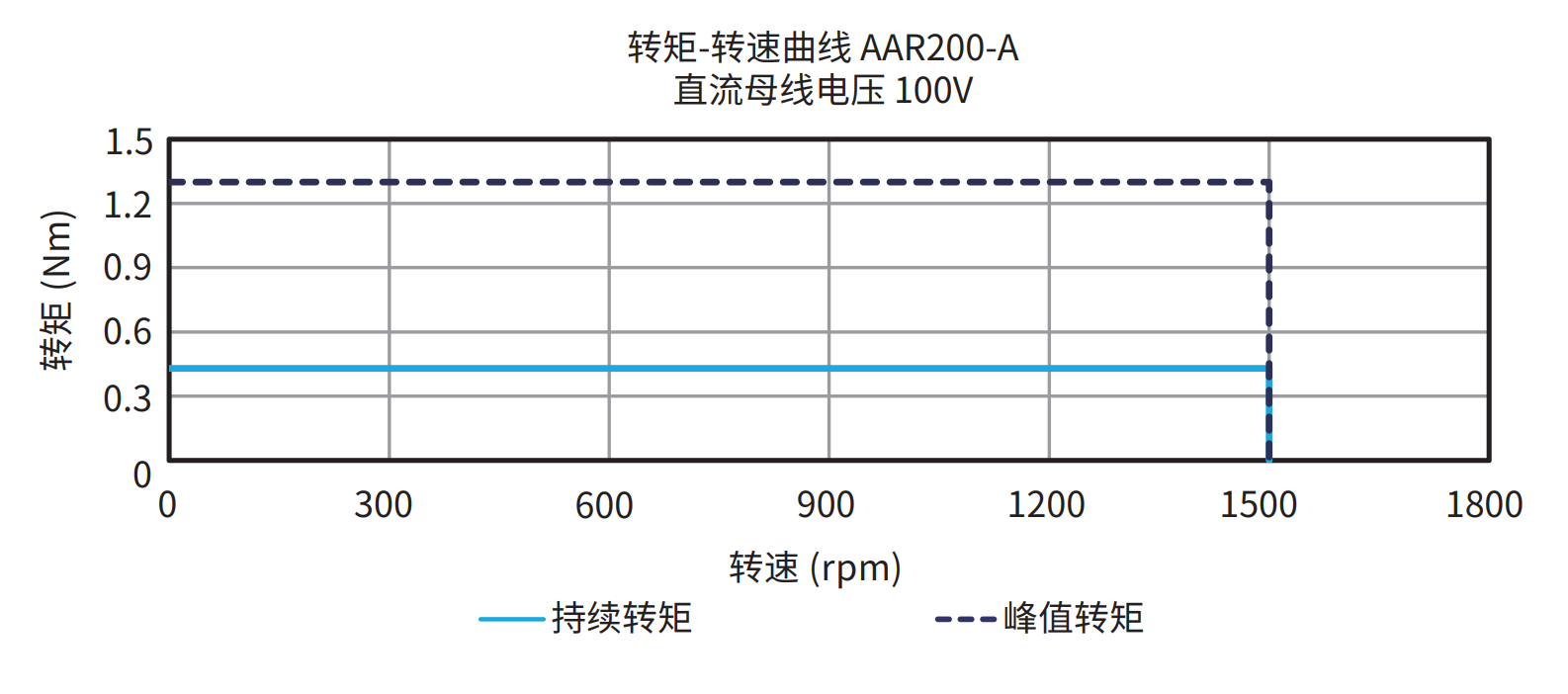

AAR200-A 100V 曲线图

AAR200-A 100V 曲线图

订购规则

  • AAR200-A

    AAR200-A
