AAL系列

AAL270-100

导轨、电机、编码器实现全面无接触、无磨损

请求报价
产品概述
参数
图表
订购规则

参数

电机参数单位

无屏蔽排线版

AAL270-X-XX-XX-X-A-X

带屏蔽排线版

AAL270-X-XX-XX-X-B-X

电机型号-AUM3-P-S3AUM3-P-S3
持续推力(自冷)@100℃①N8585
峰值推力N433433
力常数 ±10%N/Arms23.623.6
反电势常数 ±10%Vpeak/(m/s)19.219.2
相间电阻@25°C ±10%②Ω3.33.3

相间电感 ±40%③

mH2.622.62
持续电流(自冷) @100°C①Arms3.63.6
峰值电流Arms18.418.4
最高母线电压④  Vdc100300
电磁周期mm6060
机械参数⑤单位

无屏蔽排线版

AAL270-X-XX-XX-X-A-X

带屏蔽排线版

AAL270-X-XX-XX-X-B-X

行程mm100100
分辨率μm
SINCOSSINCOS
定位精度 (补偿后)μm±0.2±0.2
双向重复定位精度 (ISO230-2)μm±0.075±0.075
平面度μm±0.4±0.4
直线度μm±0.4±0.4
侧倾arcsec±1±1
俯仰arcsec±1±1
横摆arcsec±1±1
额定负载kg4040
最大空载加速度m/s22020
最大空载速度m/s1.01.0

空载运动质量 (无屏蔽排线版)

AAL270-X-XX-XX-X-A-X

kg7.37.3

空载运动质量 (带屏蔽排线版)

AAL270-X-XX-XX-X-B-X

kg7.77.7

空载总质量,单轴 (无屏蔽排线版)

AAL270-X-XX-XX-X-A-X

kg22.722.7

空载总质量,单轴 (带屏蔽排线版)

AAL270-X-XX-XX-X--X

kg23.823.8
工作环境温度℃10-4010-40

注：

①测量室温25ºC，取决于散热环境。 相关参数规格如有变动，恕不另行通知。

②电阻测量采用直流电流，含0.5米标准线缆。

③电感测量频率1kHz，AUM系列电感浮动范围较大为±40%是因为三相电感不同，样册标定数值为最大值与最小值的平均值，对于每一相电感，浮动范围为±20%。

④无屏蔽排线版的最高母线电压是100V。

⑤机械规格指的是单轴模组。对于XY堆叠平台，请联系雅科贝思 (cust-service@akribis-sys.cn)。

★相关参数规格如有变动，恕不另行通知。


图表

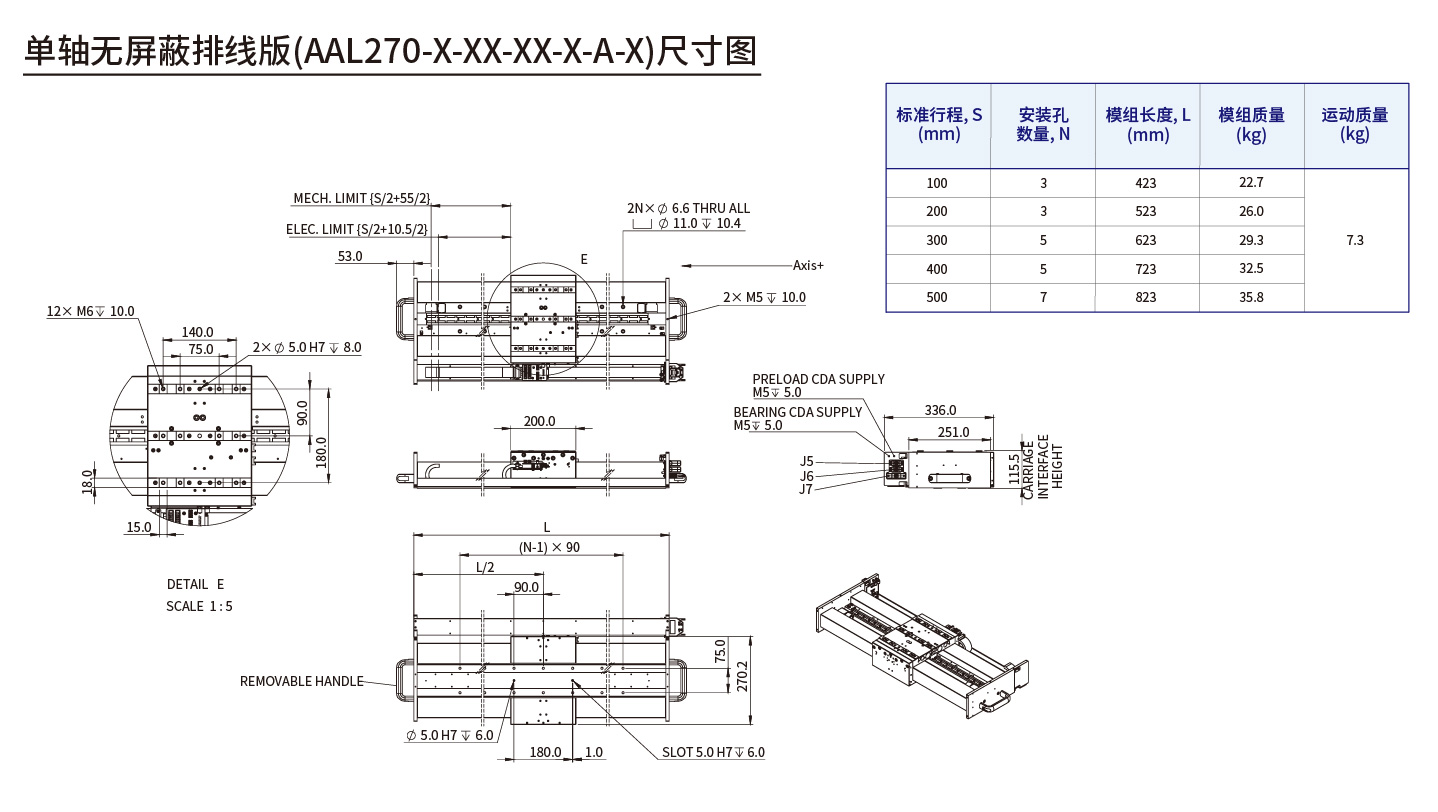

AAL270(单轴无屏蔽排线版)尺寸图

AAL270(单轴无屏蔽排线版)尺寸图

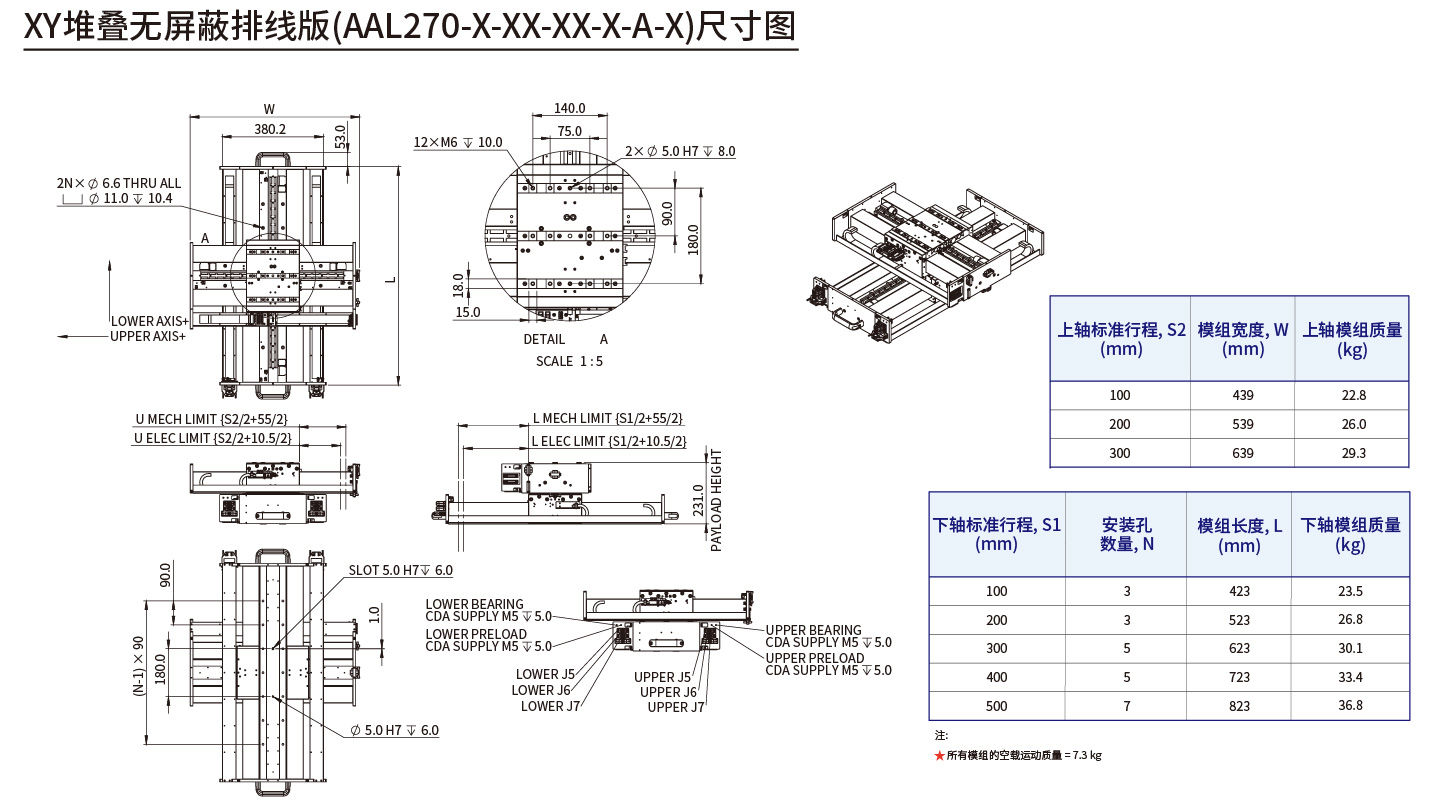

AAL270(XY堆叠无屏蔽排线版)尺寸图

AAL270(XY堆叠无屏蔽排线版)尺寸图

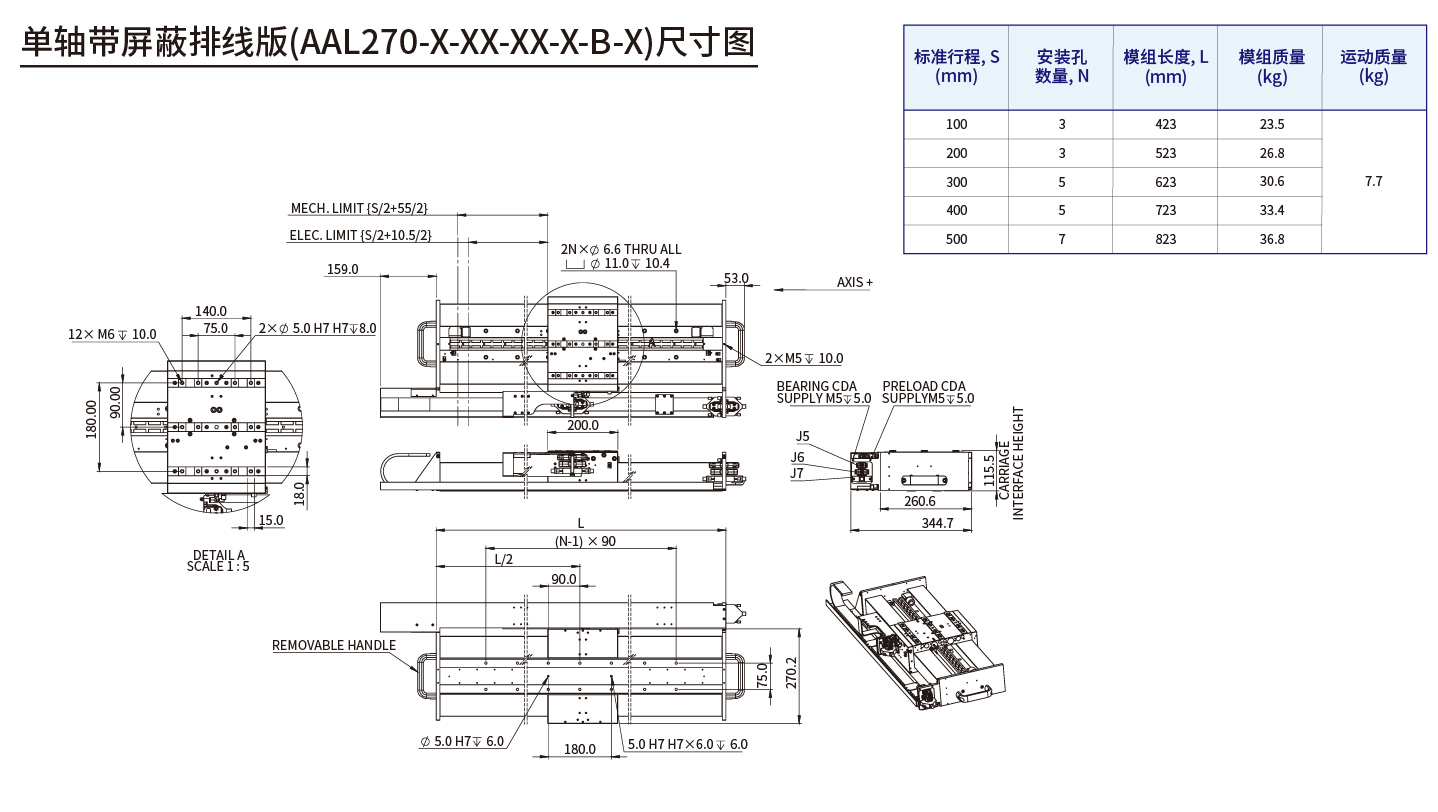

AAL270 (单轴带屏蔽排线版) 尺寸图

AAL270 (单轴带屏蔽排线版) 尺寸图

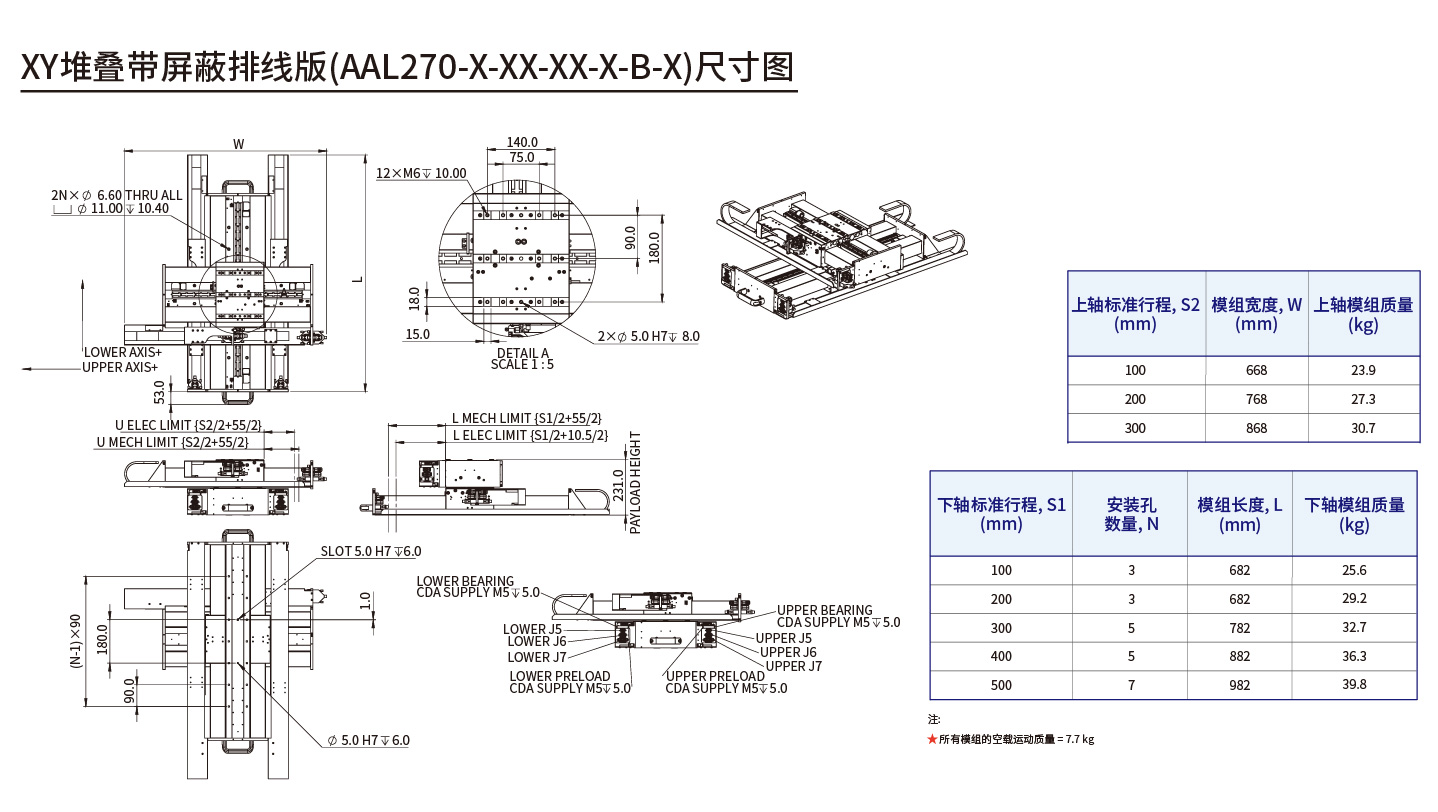

AAL270 (XY堆叠带屏蔽排线版) 尺寸图

AAL270 (XY堆叠带屏蔽排线版) 尺寸图

订购规则

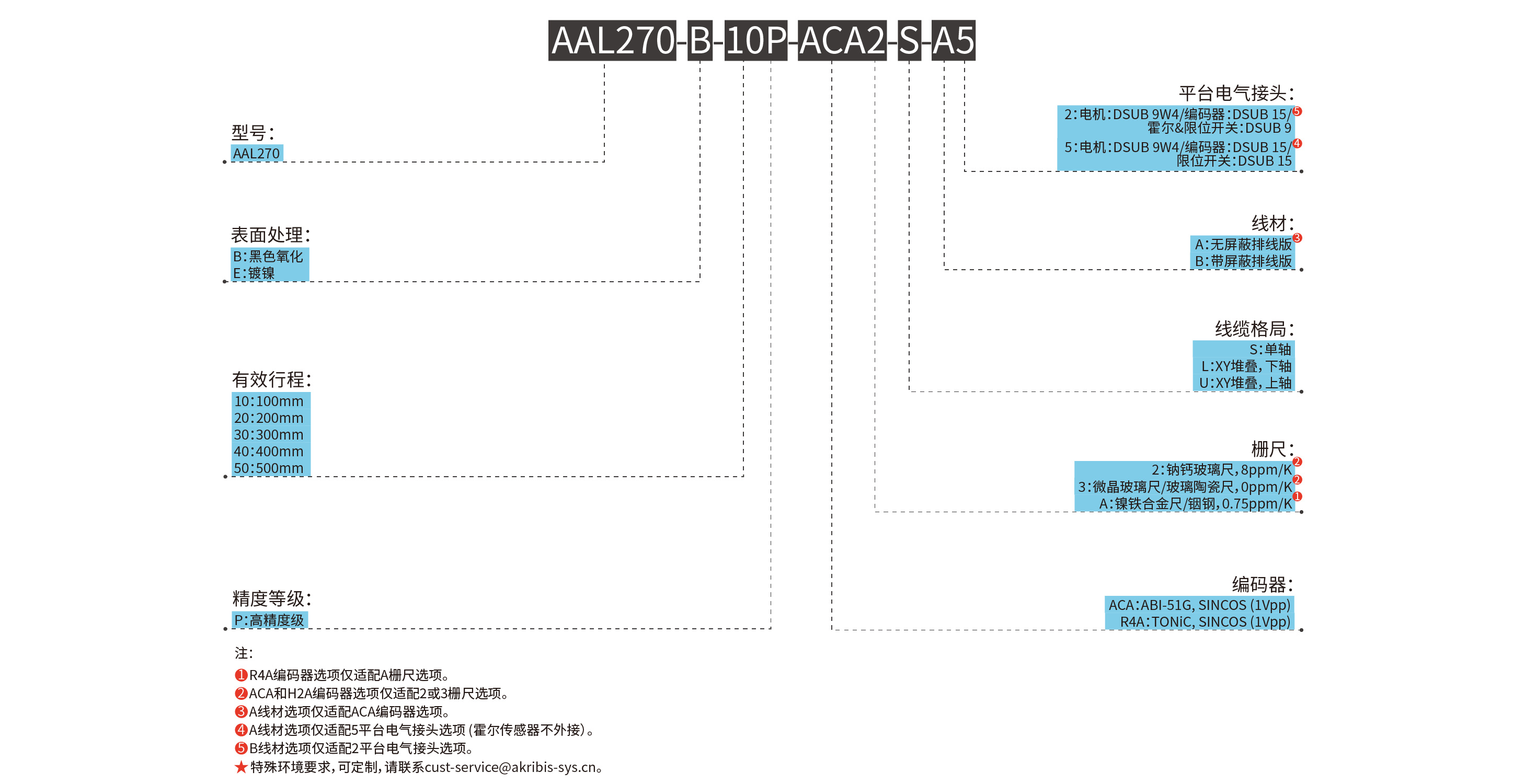

  • AAL270-B-10P-ACA2-S-A5

    AAL270-B-10P-ACA2-S-A5

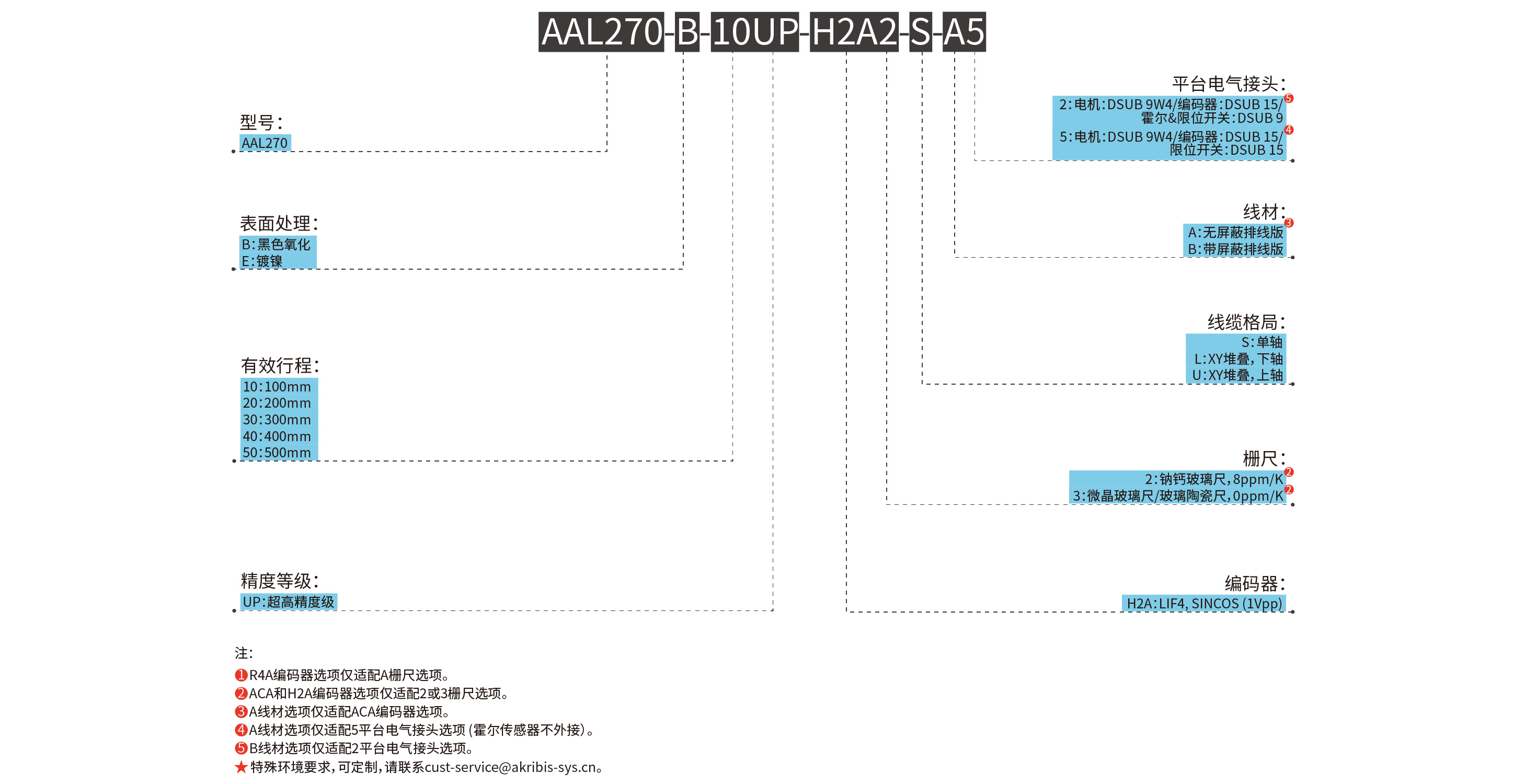

  • AAL270-B-10UP-H2A2-S-A5

    AAL270-B-10UP-H2A2-S-A5
