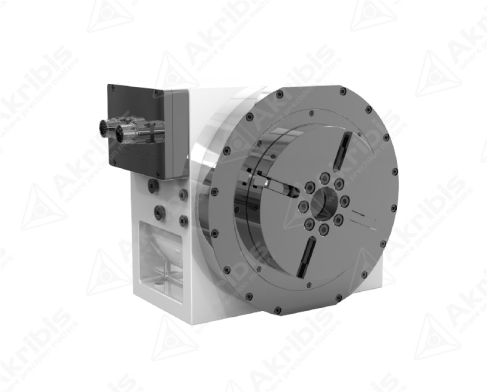

数控转台广泛地使用于各种数控铣床、镗床、各种立车、立铣等机床上。在转台设计中,使用的比较多的轴承类型大致分为这么几种:
1、推力球轴承+圆柱滚子轴承:推力球轴承能承受一定的轴向力,所以该轴承主要用于承受工件的重量;而圆柱滚子轴承主要用于径向的定位和承受外部的径向力(例如切削力、铣削力等)。该类设计应用广泛,并且成本也相对比较的低廉。
2、静压轴承+精密圆柱滚子轴承:静压轴承是一种靠外部供给压力油,在轴承内建立静压承载油膜以实现液体润滑的滑动轴承。液体静压轴承从起动到停止始终在液体润滑下工作,所以没有磨损,使用寿命长,起动功率小;此外,这种轴承还具有旋转精度高,油膜刚度大,能抑制油膜振荡等优点。精密圆柱滚子轴承具有很好的径向承载力,并且由于采用了精密级的轴承,转台的回转精度也能得到很好地保证。使用该类设计的转台能承受很高的轴向力,有些工件的重量超过200吨以上,转台直径超过10米。
3、交叉滚子轴承:交叉滚子轴承在转台上的应用也比较的普遍。交叉滚子轴承的特征是轴承中有两个滚道,两排交叉排列的滚子。与传统的推力轴承+径向定心轴承组合相比,交叉滚子轴承结构紧凑,体积小巧,并简化了工作台设计,从而降低了转台的成本。
总的说来,轴承作为数控转台主轴和核心部件,对数控转台的运行表现起到了举足轻重的作用,为了能选择合适尺寸和类型的轴承,我们需要综合考虑各种工况条件。
