高精密、低速波动,Akribis雅科贝思力矩电机树立行业新标杆
日期:2023-02-27 14:52

力矩电机是一种较多的特种电机,可以在电动机低速甚至堵转(即转子无法转动)时仍能持续运转,不会造成电动机的损坏。而在这种工作模式下,电动机可以提供稳定的力矩给负载。Akribis雅科贝思力矩电机采用直驱技术,可满足对端跳 、速度波动有要求的各种行业。


行业背景


近年来,在半导体、光伏行业中,力矩电机得到了越来越广泛的推广和应用。在这些应用中,大部分运动要求都是点到点,即运动过程并非核心关注项,而是着重关注到位精度,因此对电机的重复精度提出了高要求。

此类应用普遍都要求电机的重复精度在±1~±2角秒之间(1角秒=1/3600度),较少关注电机转动时的速度波动情况,对于客户来说只要到位精度准确,便基本不影响应用。


客户需求

然而,有些特殊的应用场景却对电机提出了不一样的要求。

椭偏仪是一种用于探测薄膜厚度、光学常数以及材料微结构的光学测量设备。通常使用双电机运行,对位置轻微波动十分敏感,因此它对电机的速度波动要求高。

当电机运行在1000rpm左右时,电机的速度波动率需控制在千分之一至万分之一以内。此外,该应用对电机的轴跳精度要求也较高,通常要求电机的轴跳在5um以内


产品推介

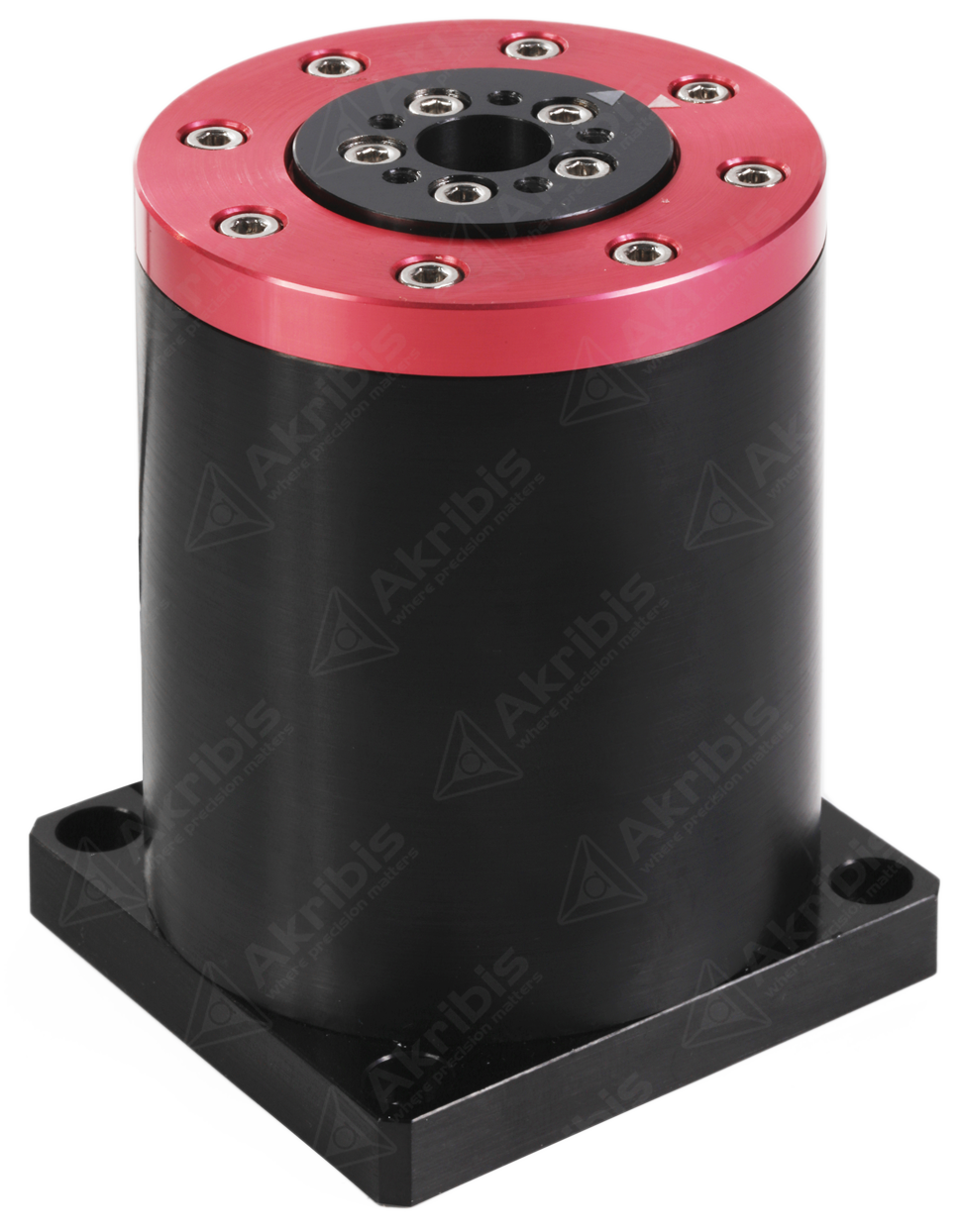

力矩电机

雅科贝思力矩电机——ACD系列电机是无铁芯无刷电机,不会产生任何齿槽扭矩,从而可以实现平滑运动以及较低的速度脉动。独特的绕组设计使其拥有高扭矩密度。



ACD系列


  • 电机采用无铁芯设计,无齿槽扭矩,低速度波动

  • 集成高精密轴承,标准品轴向径向端跳可低至10μm(经过特殊定制可达5μm

  • 内置高精度光栅编码器,电机重复精度可达±3arcsec

  • 中孔设计,12mm~25mm,方便客户走线以及布局光学反馈设备


定制化解决方案

ACD系列作为雅科贝思标准品电机应用于各行各业之中,但在端跳、速度波动等一些参数方面暂时无法满足类似椭偏仪这样的设备。

因此,在ACD系列的基础上,雅科贝思经过数月的持续研发升级,及多轮产品迭代,终于开发出能匹配此类对速度波动有更高要求的产品。

无论是正装还是侧装,其速度波动率均可实现百分之0.05(实测基于1200rpm,搭配合适驱动)。从实测数据看,新研发产品已达到该应用领域的出色设计水准

同时,电机的轴跳可以轻松实现5μm以内精度。

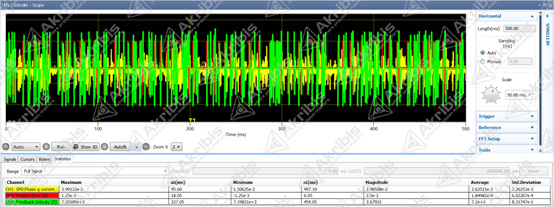

新研发产品速度波动实测结果

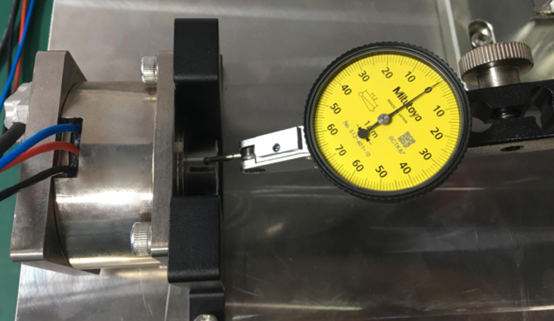

新研发产品轴跳测试实测结果


更多应用

除椭偏仪外,其他多种需要光学反馈的高精密、低速度波动应用均可使用该电机,例如所有与光学检测相关的应用、恒速配药行业等。

ACD系列力矩电机产品一经推出,便吸引了众多客户的兴趣。经过多方严格测试,越来越多的行业头部企业对该产品给予了肯定,并与雅科贝思进行了深度合作。

雅科贝思能依据不同客户的不同需求,定制专业的有针对性的全套解决方案,研发出多款定制型号。

如需具体参数,请致电雅科贝思。
