产品中心
AKH系列
小体积、大推力、高响应,水冷、自冷可选,适用于各类高速高精的自动化及机床设备。
  • 产品介绍
  • 规格参数
  • 尺寸图

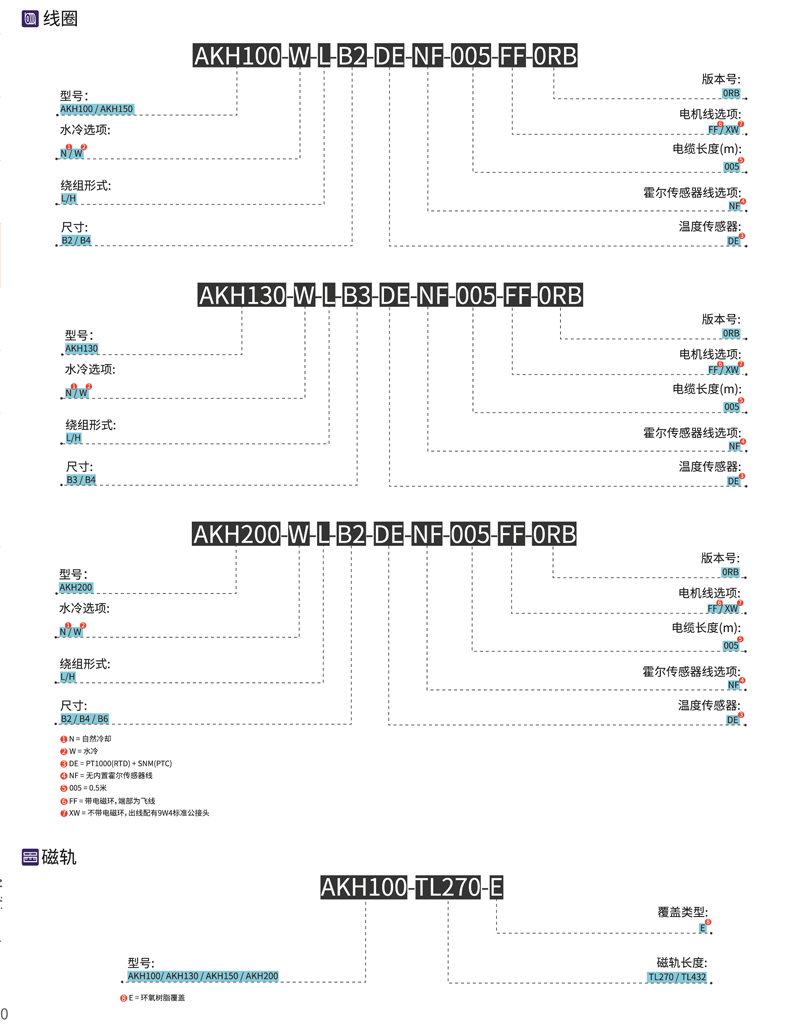

  • 订购信息

特点:

A· 有铁芯技术

B· 低齿槽力效应

C· 高响应和带宽

D· 高推力低质量


电机线圈


线圈长度 (mm)持续力 (N) @100℃峰值力 (N)
AKH100-N-L-B22326312750
AKH100-N-H-B22326312750
AKH100-W-L-B226310972750
AKH100-W-H-B226310972750
AKH100-N-L-B44489845500
AKH100-N-H-B44489845500
AKH100-W-L-B447921675500
AKH100-W-H-B447921675500
AKH130-N-L-B3340
9615362
AKH130-N-H-B3340
9615362
AKH130-W-L-B447928177150
AKH130-W-H-B447928177150
AKH150-N-L-B22328644125
AKH150-N-H-B22328644125
AKH150-W-L-B226316464125
AKH150-W-H-B226316464125
AKH150-N-L-B444814408250
AKH150-N-H-B444814408250
AKH150-W-L-B447932508250
AKH150-W-H-B447932508250
AKH200-N-L-B223210155500
AKH200-N-H-B223210155500
AKH200-W-L-B226321945500
AKH200-W-H-B226321945500
AKH200-N-L-B4448164611000
AKH200-N-H-B4448164611000
AKH200-W-L-B4479433311000
AKH200-W-H-B4479433311000
AKH200-W-L-B6695631916500
AKH200-W-H-B6695631916500


电机磁轨

磁轨

P/N

磁轨长度

“TL”(mm

孔数

“H”

AKH100-TL270-E27010
AKH100-TL432-E43216
AKH130-TL270-E27010
AKH130-TL432-E43216
AKH150-TL270-E27010
AKH150-TL432-E43216
AKH200-TL270-E27015
AKH200-TL270-E43224

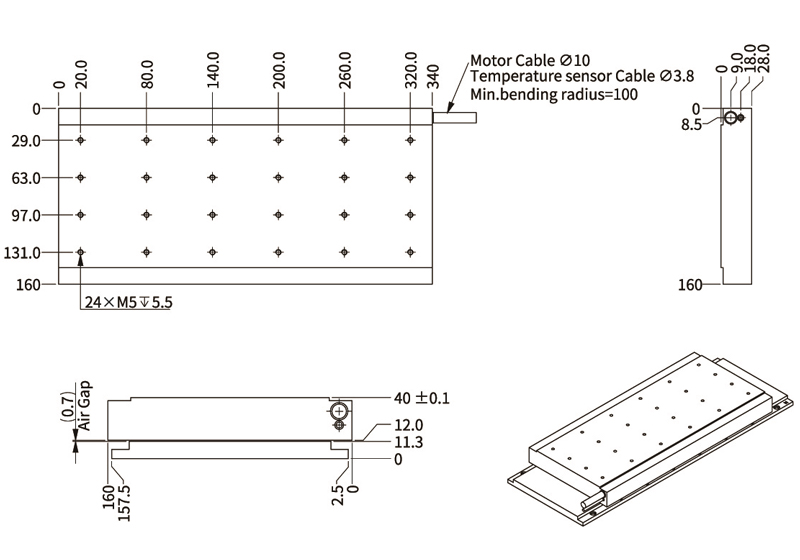

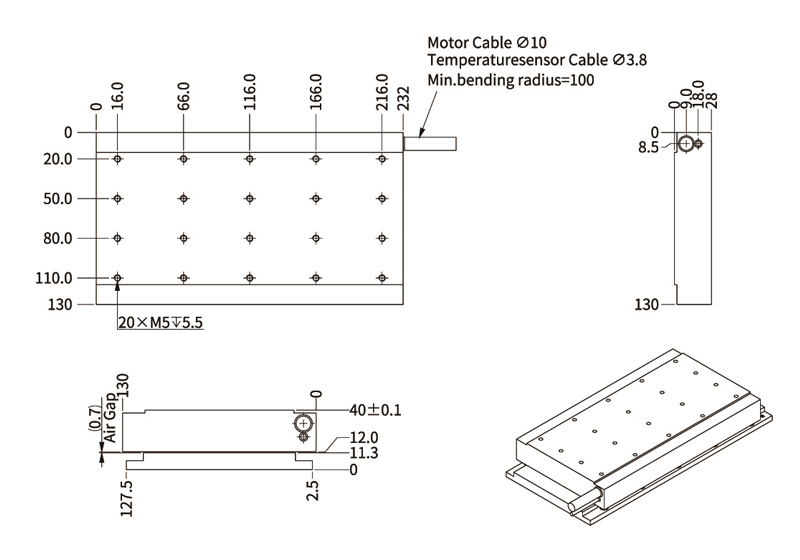

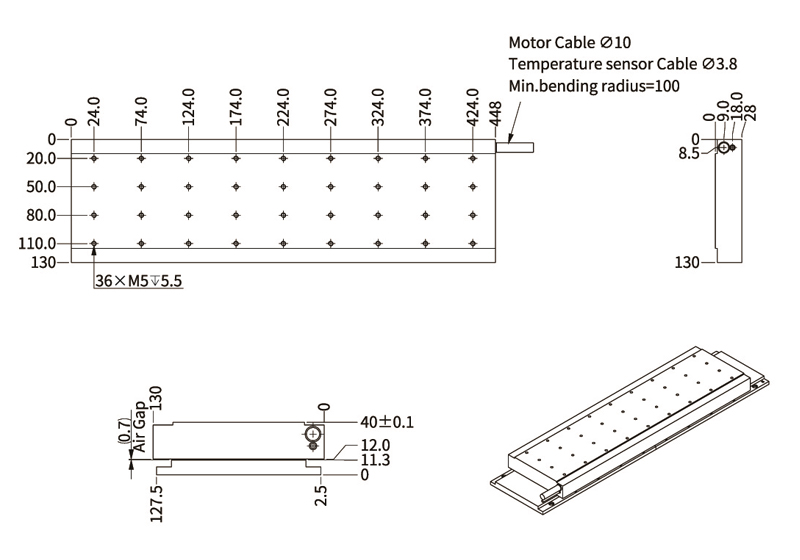

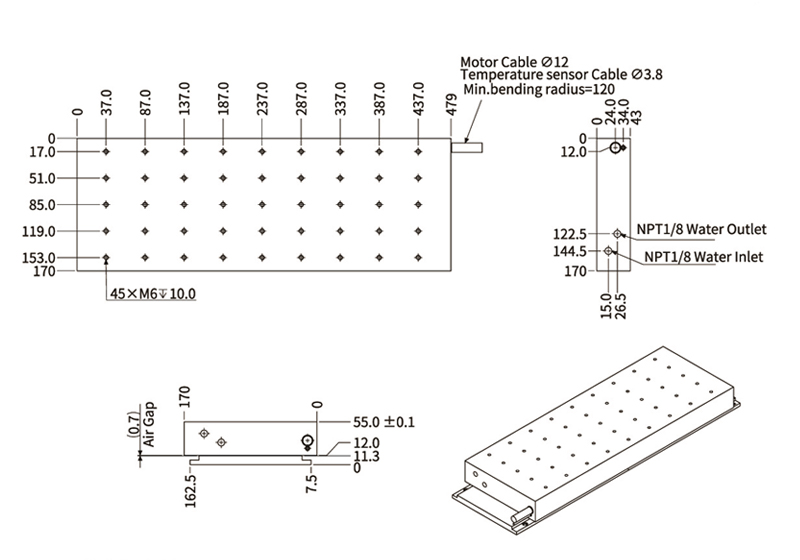

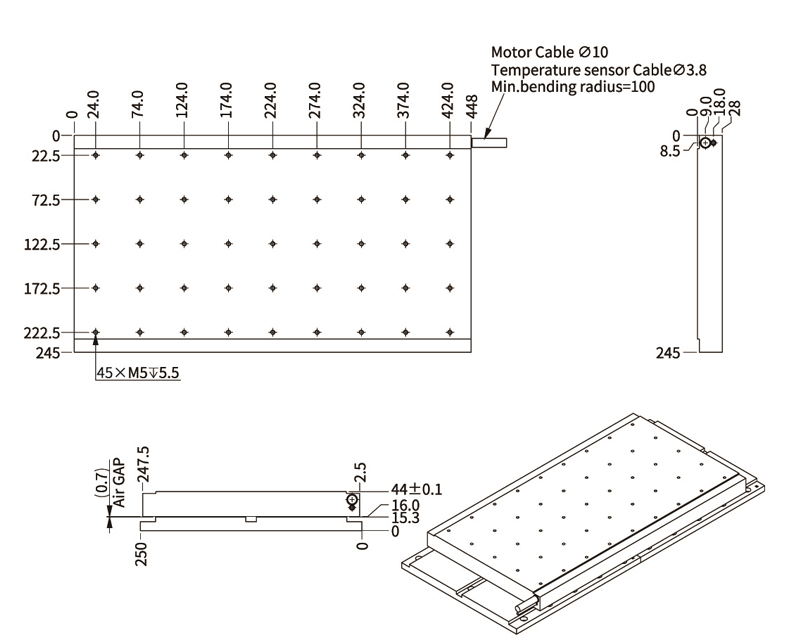

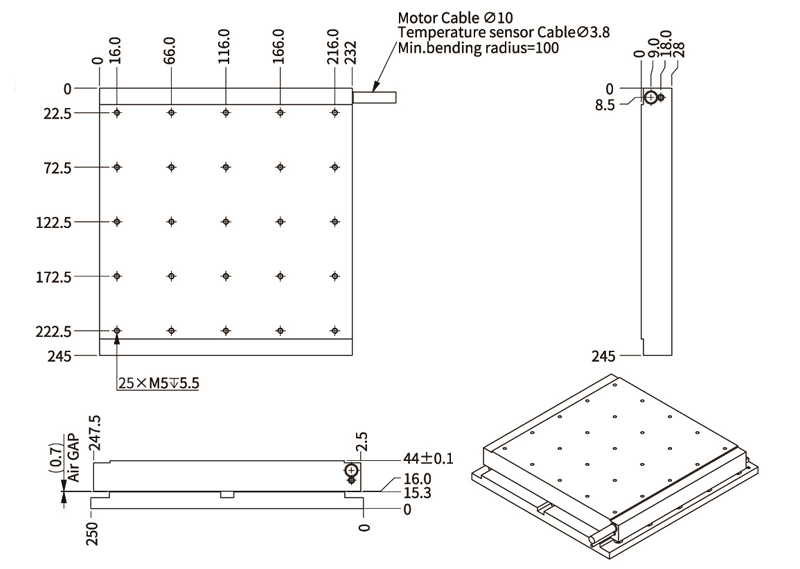

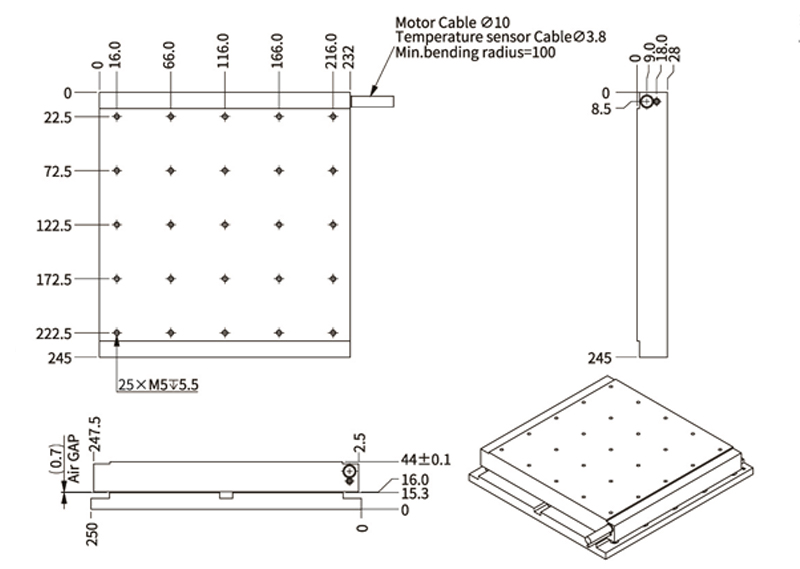

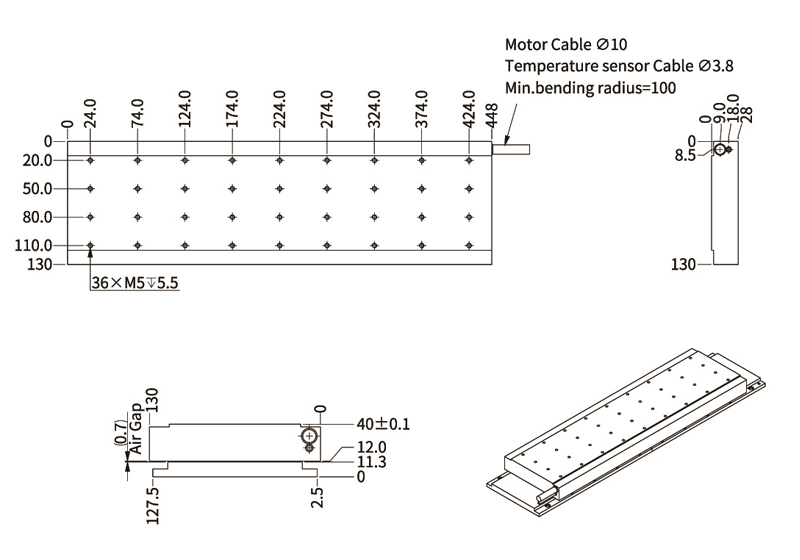

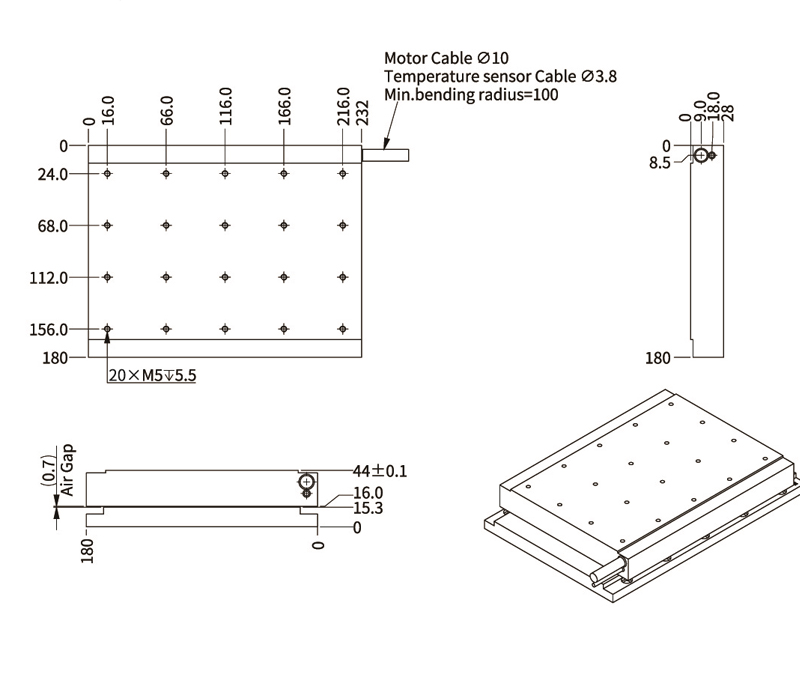

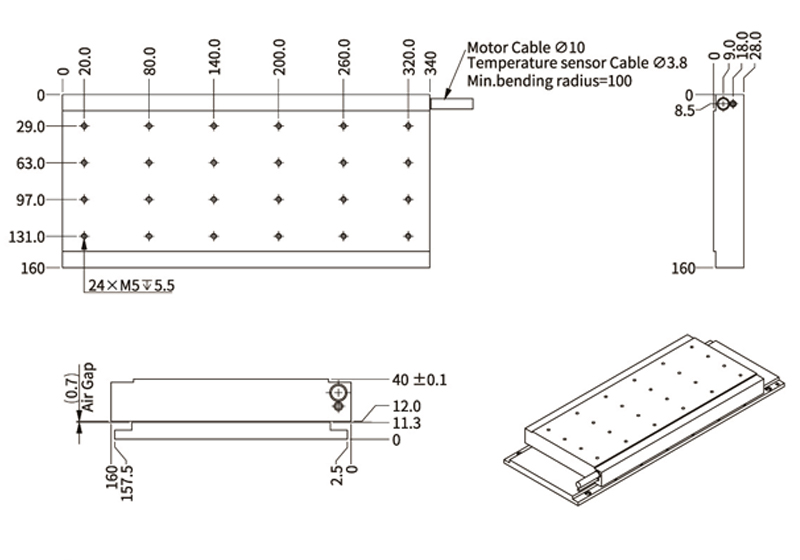

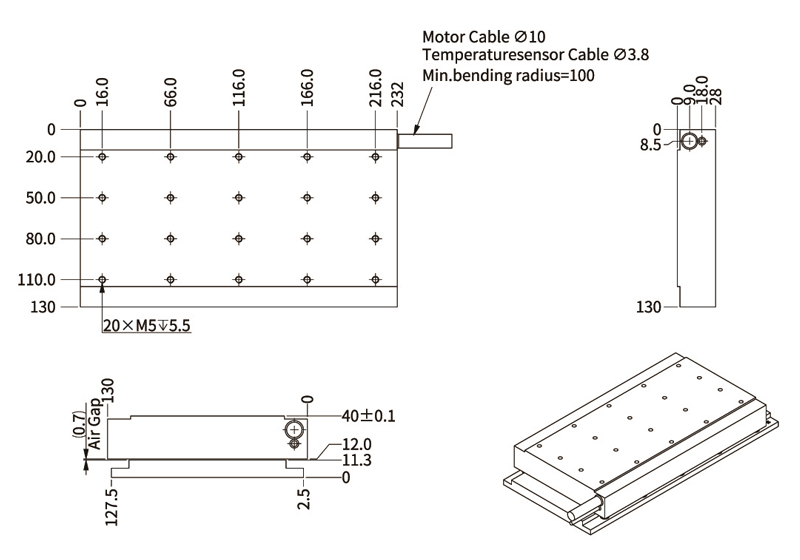

AKH100系列尺寸图


AKH100-N-L-B2



AKH100-N-H-B2



AKH100-W-L-B2



AKH100-W-H-B2



AKH100-N-L-B4



AKH100-N-H-B4


AKH100-W-L-B4



AKH100-W-H-B4

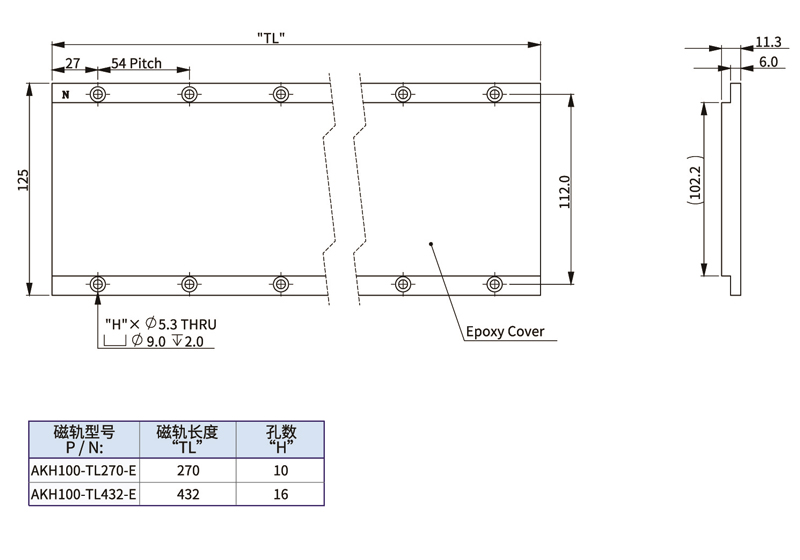

AKH100 磁轨

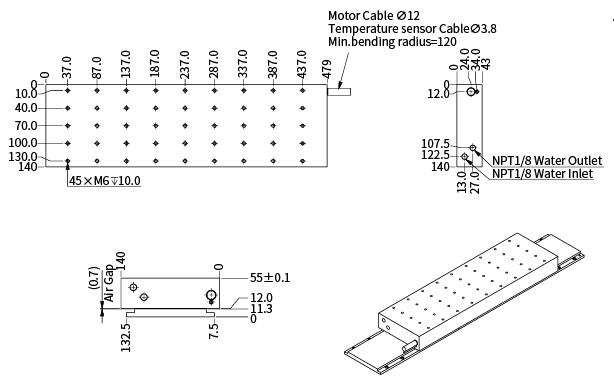

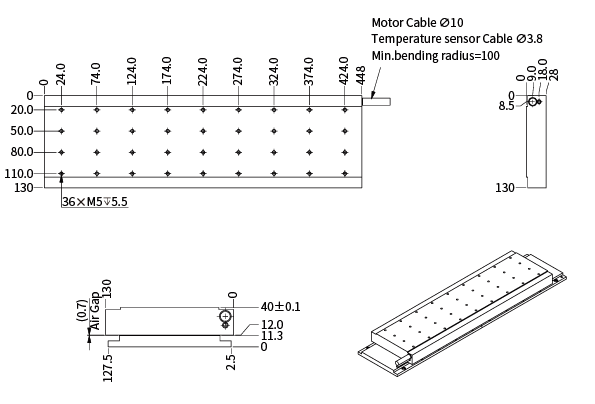

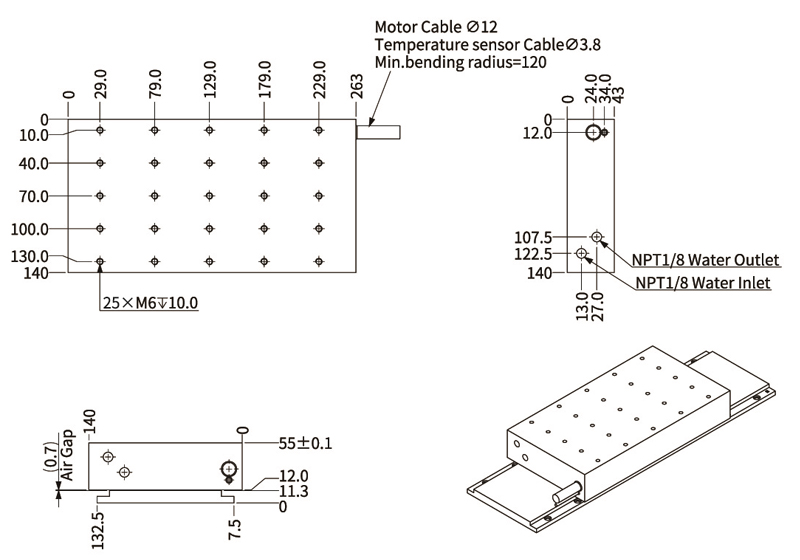

image.pngAKH130系列尺寸图


AKH130-N-L-B3


AKH130-N-H-B3




AKH130-W-H-B4

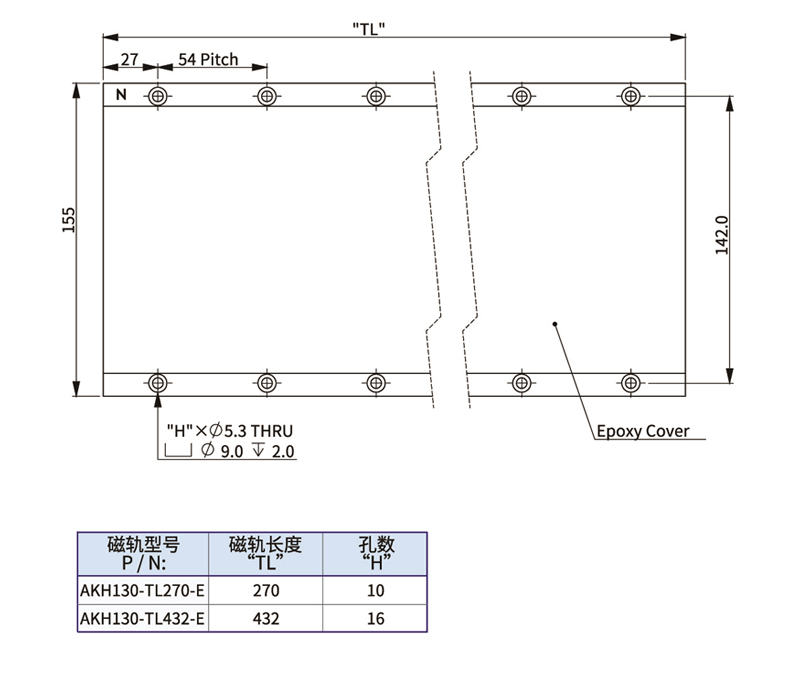

AKH130 磁轨

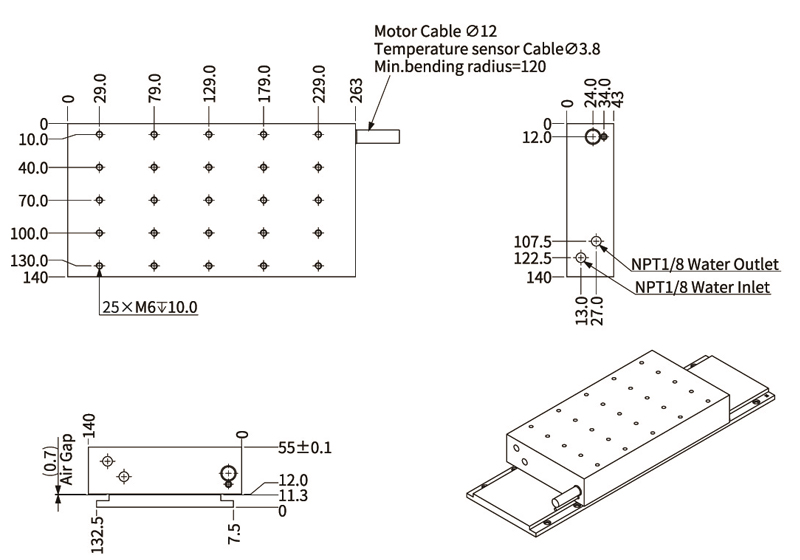

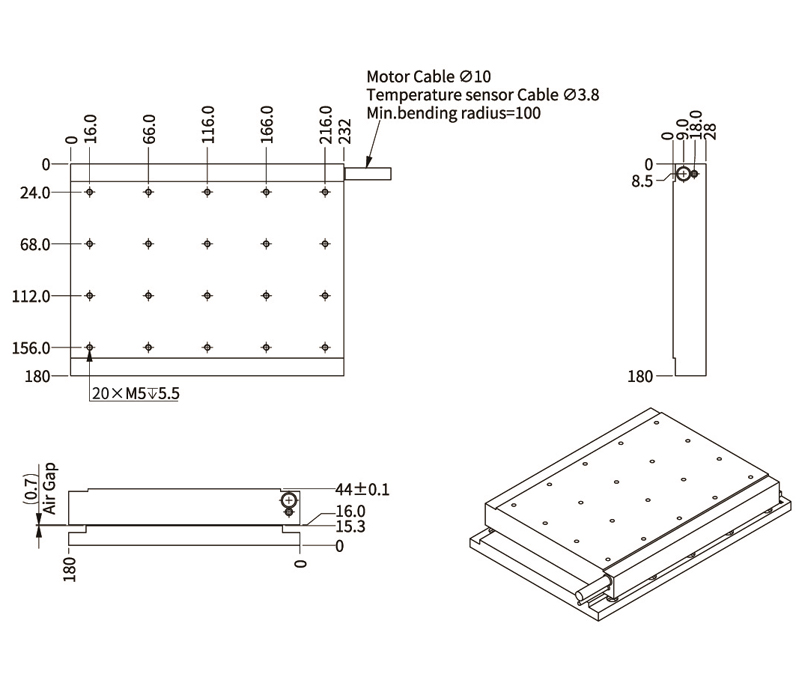

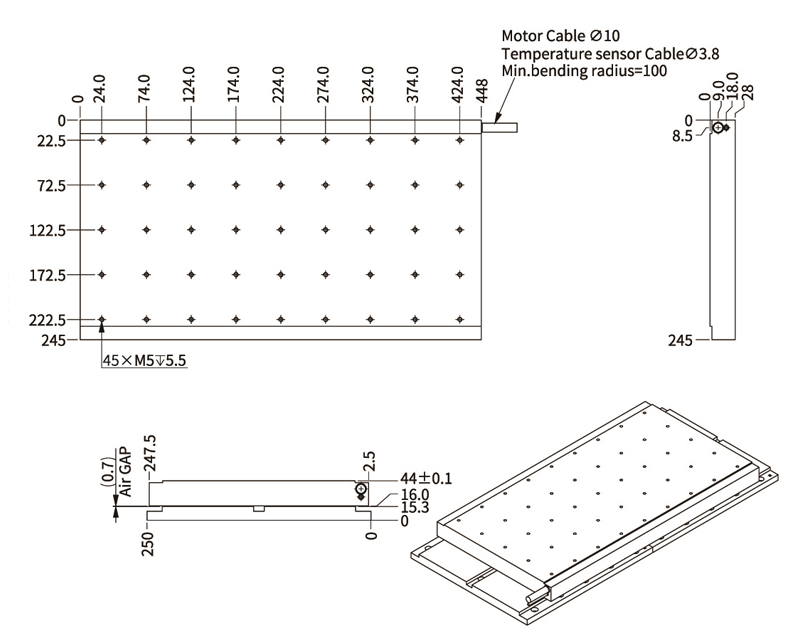

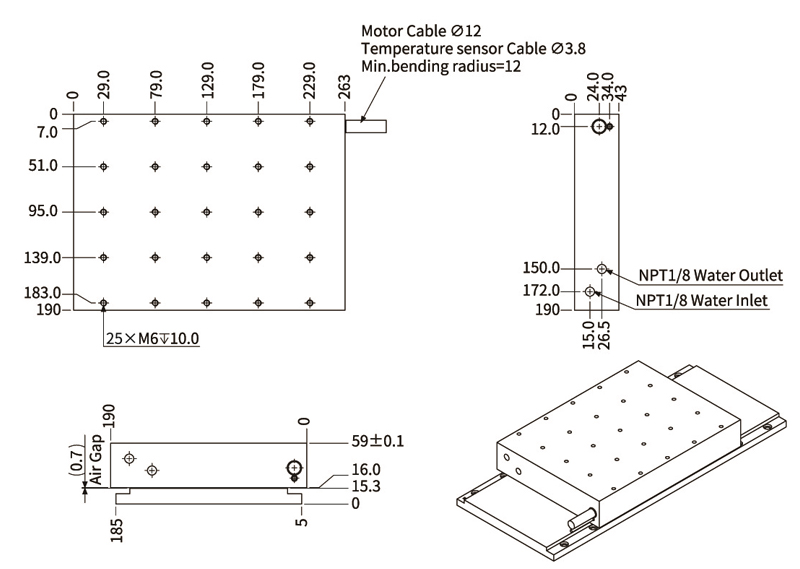

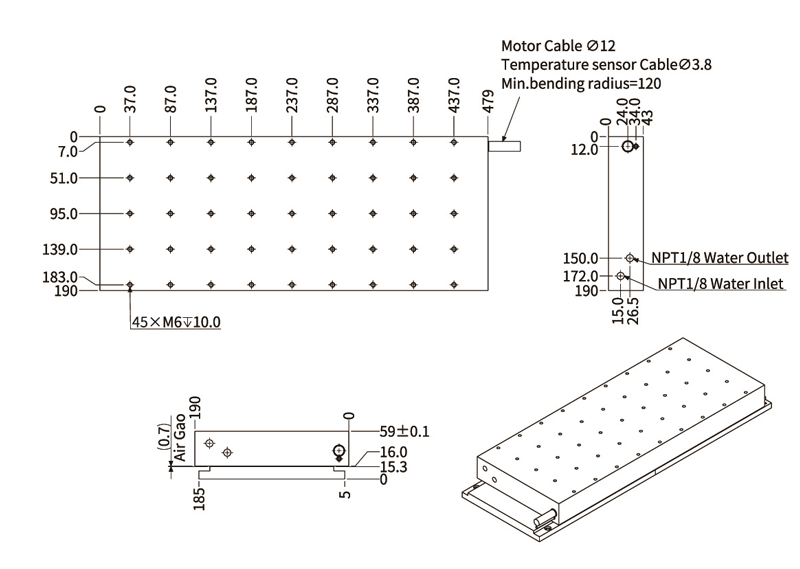

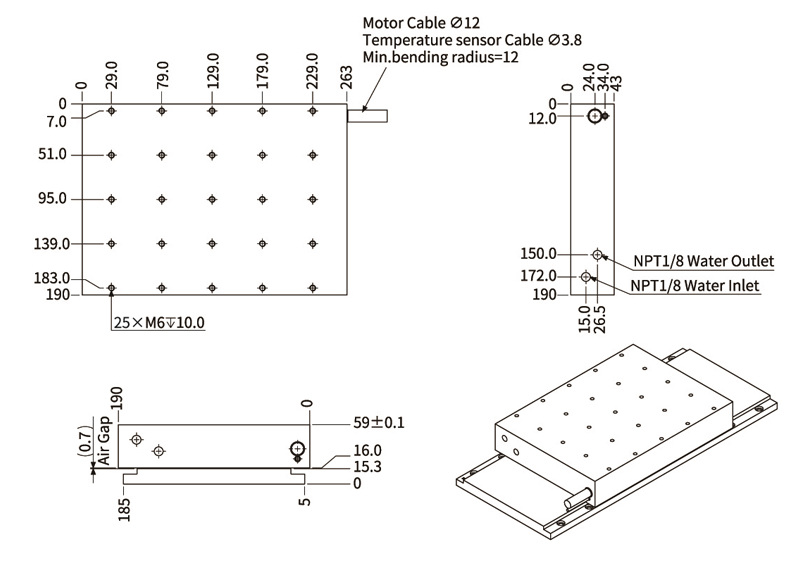

AKMF150系列尺寸图





AKH150-N-H-B2


AKH150-W-L-B2



AKH150-W-H-B2



AKH150-N-L-B4



AKH150-N-H-B4



AKH150-W-L-B4



AKH150-W-H-B4

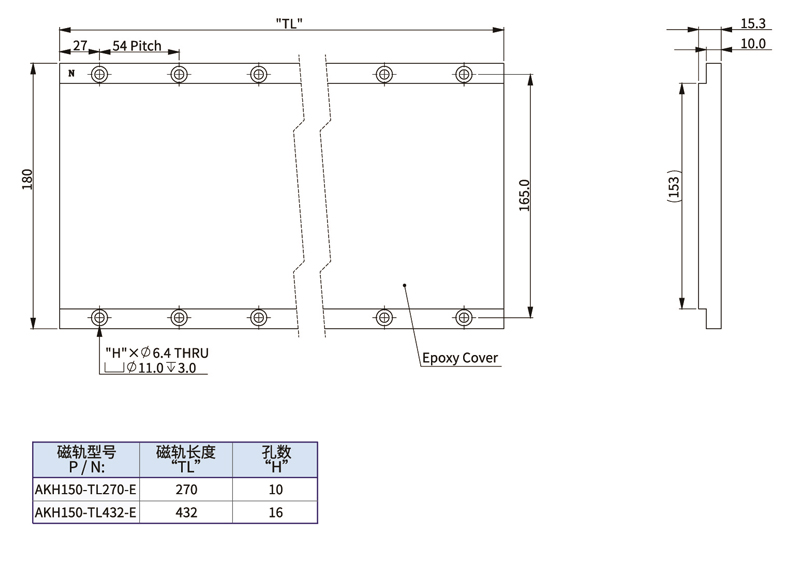

AKH150 磁轨

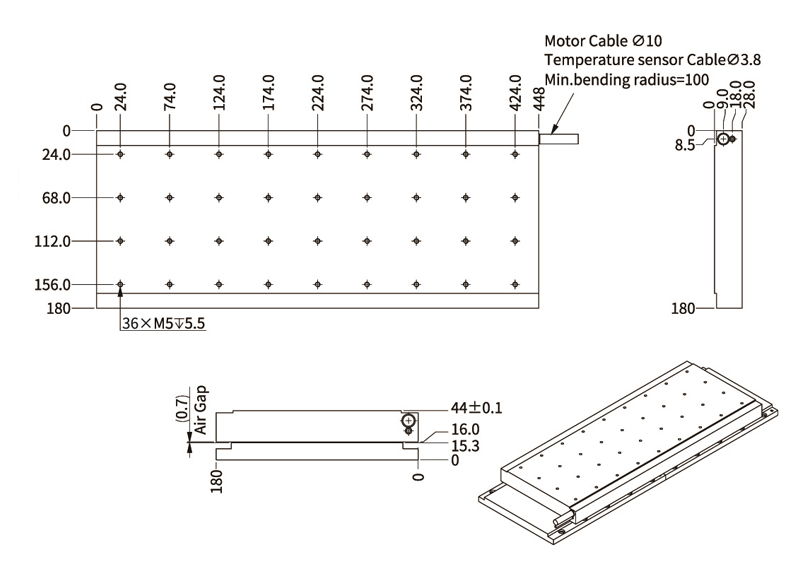

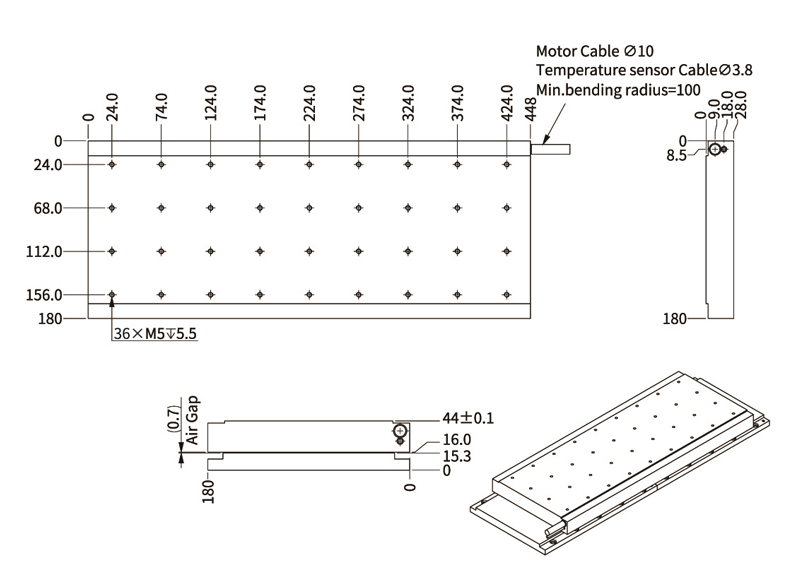

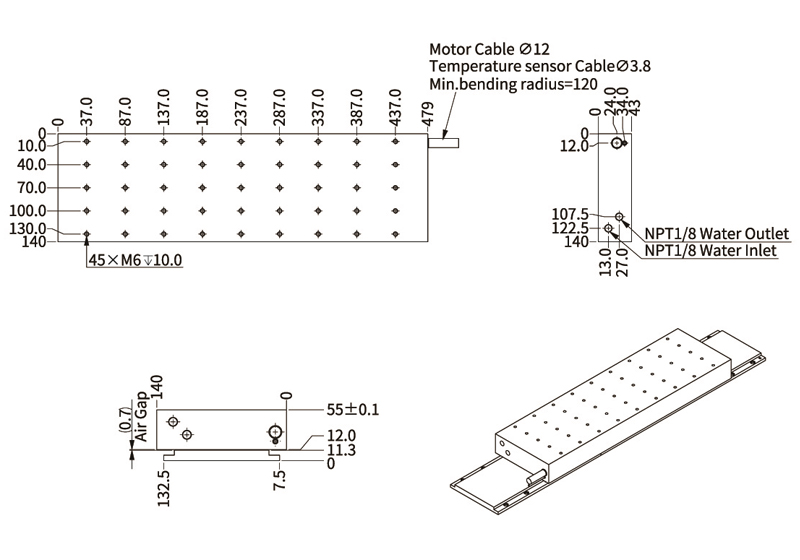

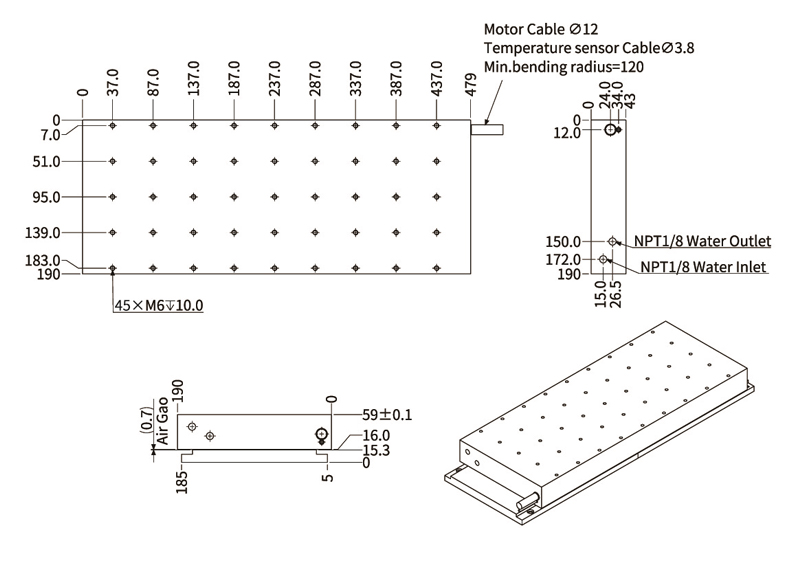

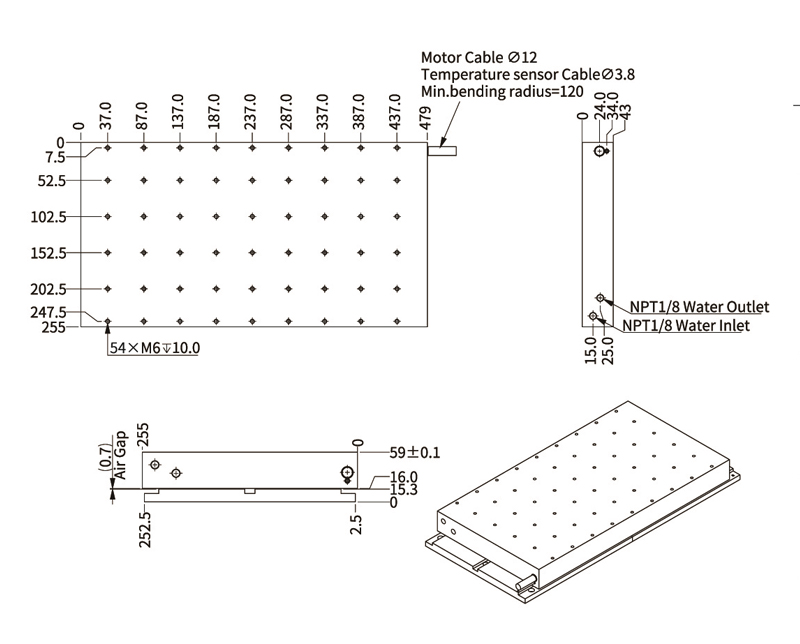

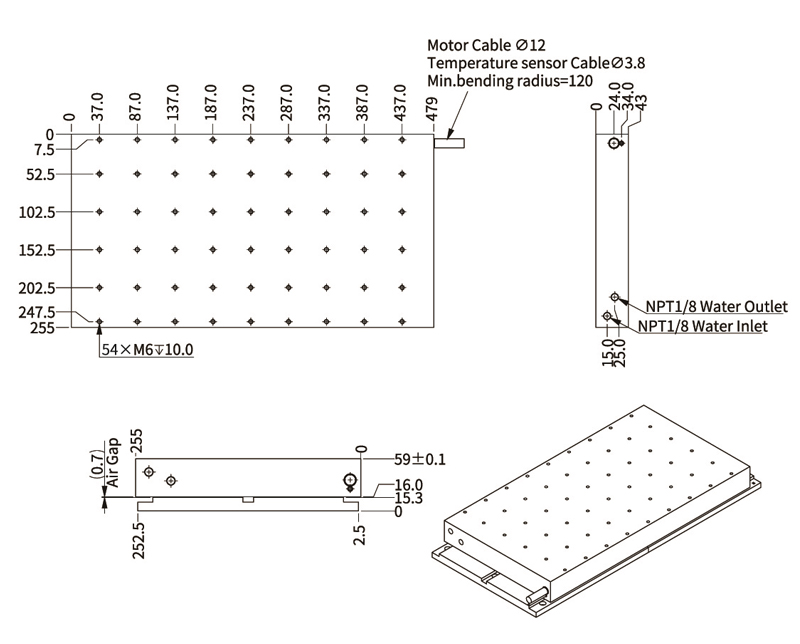

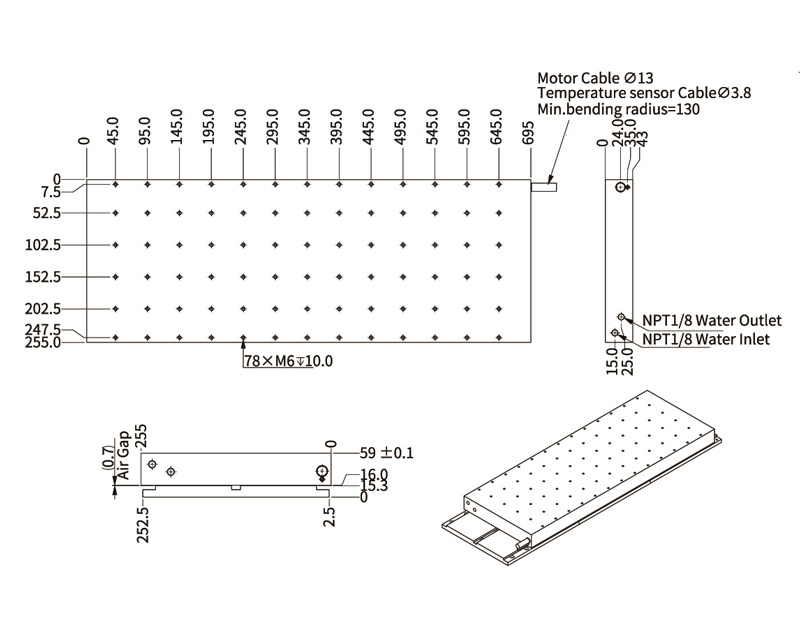

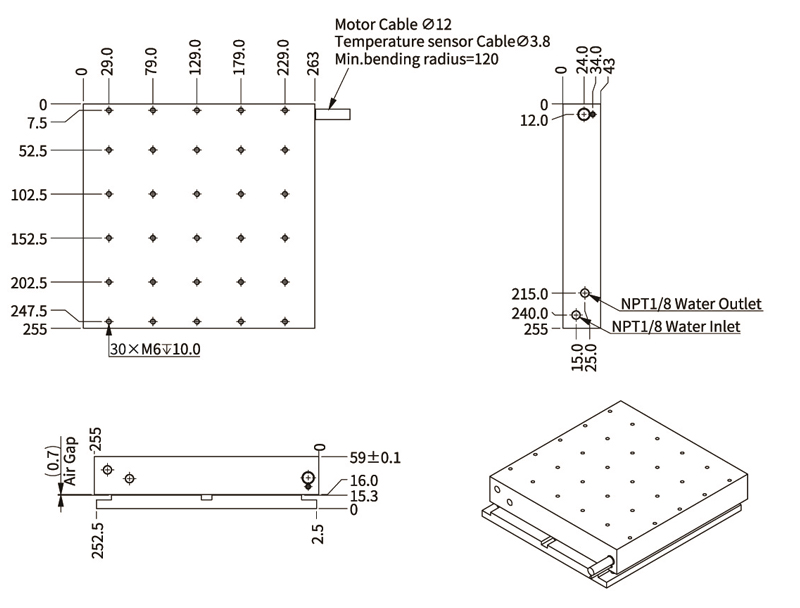

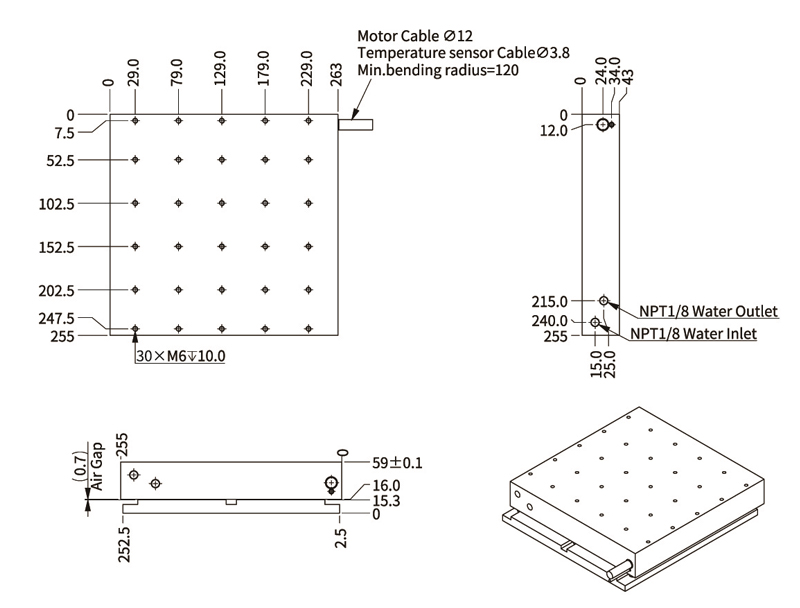

AKMF200系列尺寸图


AKH200-N-L-B2



AKH200-N-H-B2



AKH200-W-L-B2



AKH200-W-H-B2



AKH200-N-L-B4



AKH200-N-H-B4



AKH200-W-L-B4



AKH200-W-H-B4



AKH200-W-L-B6


AKH200-W-H-B6


AKH200 磁轨



电机接线图
