MVRT2575
BT50、肖柏林W25工件轴接口,水冷设计,气压抱紧,五轴工具磨床专用转台。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

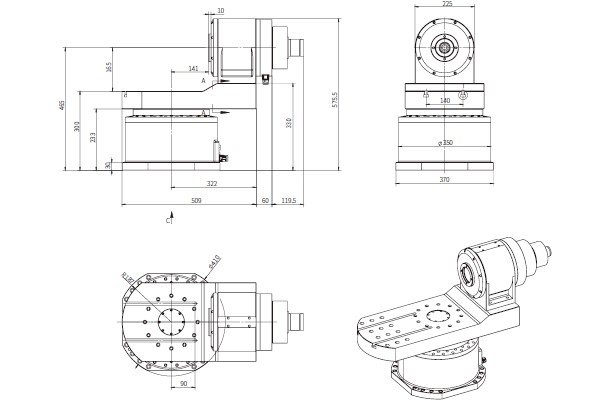

  • 尺寸图
  • 订购信息

特点

·直驱技术,结构紧凑

·动态响应快,无磨损,零背隙

·扭矩密度高,加速度大

·高精度编码器,兼容多种数控系统

·适用于五轴工具磨


项目单位摆动轴/ C轴工件轴/ A轴
工件轴接口规格//BT50、肖柏林W25
工件轴中心高mm/465
工作台与摆动轴心距离mm/141
桥板平面高度mm300/
桥板T槽规格/12H7/
回转气缸行程mm/15
回转气缸最大拉力kN/8(8bar max)
最大摆角degN*360N*360
额定扭矩Nm277(10L/min)55(水冷,5L/min)
峰值扭矩Nm800160
最大转速rpm110300
冷却方式/水冷水冷
抱紧方式/气压/
抱紧扭矩Nm400(5bar)/
定位精度arcsec12(VDI)12(VDI)
重复定位精度arcsec6(VDI)6(VDI)
净重kg250250
