ARH100- ARV100F组合
工件回转轴、摆动轴分离,水冷设计,气压抱紧,五轴工具磨床专用转台。
  • 产品介绍
  • 规格参数
  • 尺寸图
  • 订购信息

特点

·直驱技术,结构紧凑

·动态响应快,无磨损,零背隙

·扭矩密度高,加速度大

·高精度编码器,兼容多种数控系统

·适用于五轴工具磨


ARH100

项目单位ARH100
工作台直径mm100
台面跳动mm0.010
中心高mm135
T型槽尺寸mm/
中心孔径mm70H7
中心孔跳动mm0.010
额定扭矩Nm31(自然冷却)
峰值扭矩Nm90
最大转速rpm200
抱紧方式//
抱紧扭矩Nm/
定位精度arcsec12(VDI)
重复定位精度arcsec6(VDI)
冷却方式/自然冷却
最大负载kg80
净重kg85



ARV100F

项目单位ARV100F
工作台直径mm122
台面跳动mm0.010
台面高度mm65.5
T型槽尺寸mm/
中心孔径mm70H7
中心孔跳动mm0.010
额定扭矩Nm150(8L/min)
峰值扭矩Nm460
最大转速rpm120
抱紧方式/气压
抱紧扭矩Nm450(6bar)
定位精度arcsec12(VDI)
重复定位精度arcsec6(VDI)
冷却方式/水冷
最大负载kg100
净重kg60

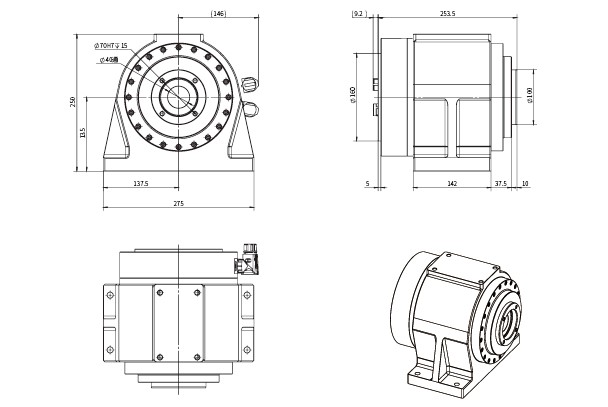

ARH100 尺寸图

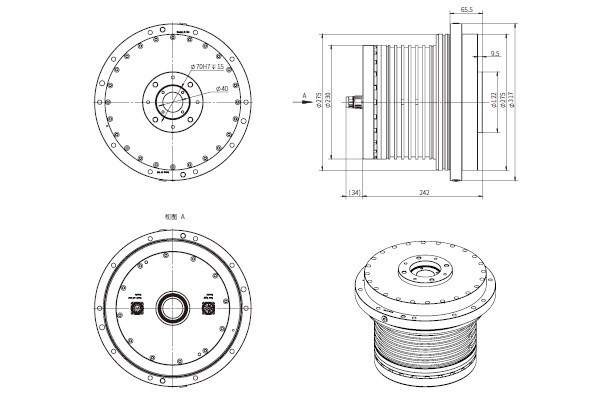

ARV100F 尺寸图
