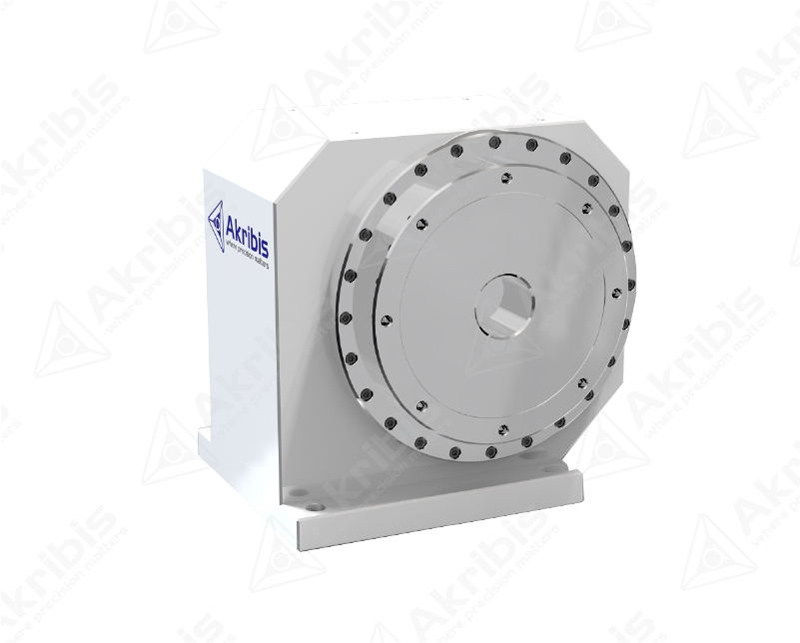

ARH系列 卧式数控转台VRT250
雅科贝思DD直驱技术,结构紧凑、扭矩密度高,搭配高精度反馈系统,适用于多种数控机床。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

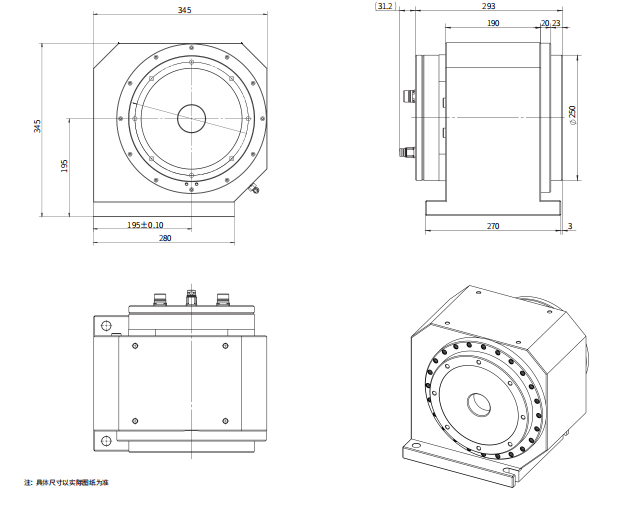

  • 尺寸图
  • 订购信息

特点

·直驱技术,结构紧凑

·动态响应快,无磨损,零背隙

·扭矩密度高,加速度大

·高速连续加工

·气动和液压夹紧系统,可任意角度定位加工

·高精度编码器,兼容多种数控系统

·可用于数控加工中心的第四轴

·可用于各种磨、铣、车等专用机床的工件回转轴

·可配套尾座、 桥板、 气动转台等可实现3C行业4.5轴加工 。


项目单位VRT250
工作台直径mm250
台面跳动mm0.003-0.005
中心高mm195
T型槽尺寸mm/
中心孔径mm55H7
中心孔跳动mm0.003
额定扭矩Nm150(8L/min)
峰值扭矩Nm450
最大转速rpm120
抱紧方式//
抱紧扭矩Nm/
定位精度arcsec10(VDI)
重复定位精度arcsec4(VDI)
冷却方式/水冷
最大负载kg100
净重kg170
