ARH系列 卧式数控转台ARH170
雅科贝思DD直驱技术,结构紧凑、扭矩密度高,搭配高精度反馈系统,适用于多种数控机床。
  • 产品介绍
  • 规格参数

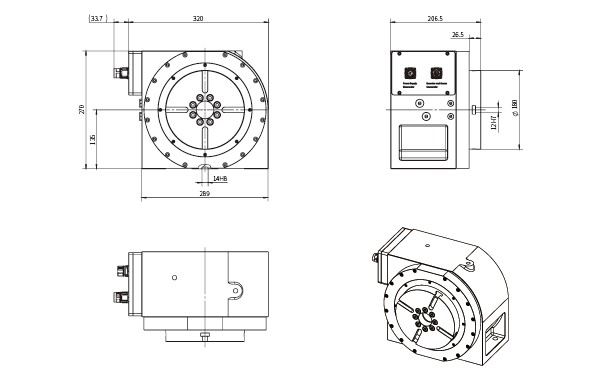

  • 尺寸图
  • 订购信息

特点

A. 直驱技术,结构紧凑

B. 动态响应快,无磨损,零背隙

C. 扭矩密度高,加速度大

D. 高速连续加工

E. 气动和液压夹紧系统,可任意角度定位加工

F. 高精度编码器,兼容多种数控系统

G. 可用于数控加工中心的第四轴

H. 可用于各种磨、铣、车等专用机床的工件回转轴

I. 可配套尾座、 桥板、 气动转台等可实现3C行业4.5轴加工 。


项目单位ARH170
工作台直径mm180
中心高mm135
T型槽尺寸mm12H7
中心孔径mm40H7
额定扭矩Nm60
峰值扭矩Nm129
最大转速rpm150
抱紧方式/气压
抱紧扭矩Nm50(自锁)/280(6bar)
定位精度arcsec12(VDI)
重复定位精度arcsec6(VDI)
冷却方式/水冷
最大负载kg50
净重kg75
