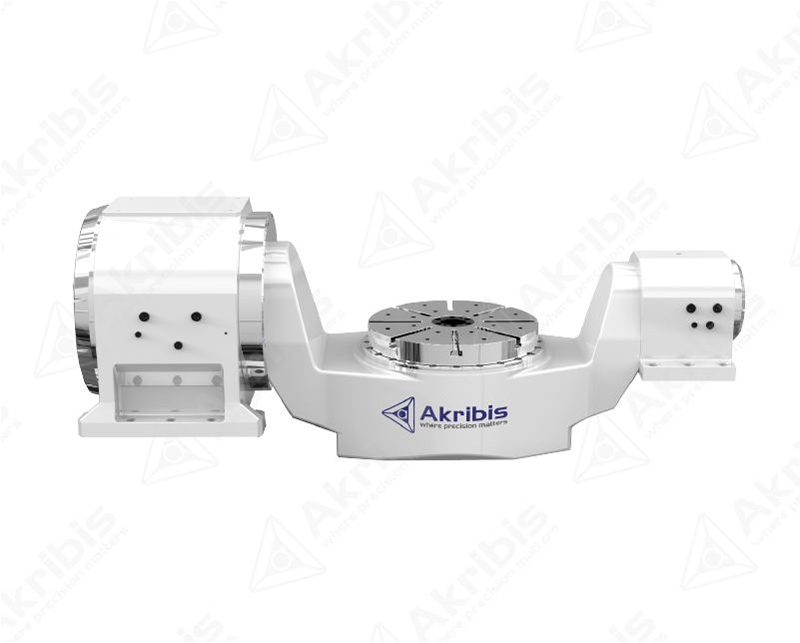

ATRT系列 双轴数控转台ATRT400
雅科贝思DD直驱技术,结构紧凑、扭矩密度高,搭配高精度反馈系统;配置抱闸机构,可实现连续及定角度加工。
  • 产品介绍
  • 规格参数

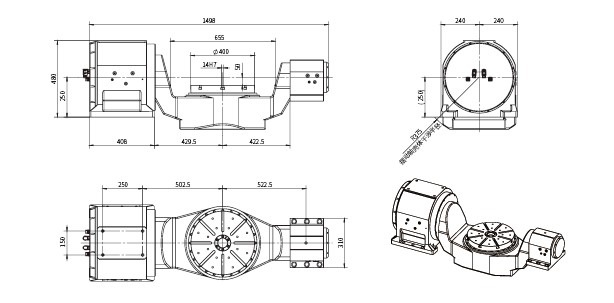

  • 尺寸图
  • 订购信息

特点

·用于五轴加工

·直驱技术,结构紧凑

·高动态响应,无磨损,零背隙

·扭矩密度高,加速度大

·高速连续加工

·液压夹紧系统,可用于3+2加工

·高精度编码器,兼容多种数控系统

·特殊金属成分的铸铁壳体,兼具硬度、 强度和刚性



项目单位旋转轴 / C轴摆动轴 / A轴
工作台直径mm400/
摆动轴中心高mm/250
工作台水平时高度mm200/
最大摆角degN*360±120
额定扭矩Nm550(10L/min)1050(15L/min)
峰值扭矩Nm13003000
最大转速rpm10060
冷却方式/水冷水冷
抱紧方式/液压液压
抱紧扭矩Nm1500 (60bar)2500 (60bar)
定位精度arcsec10(VDI)10(VDI)
重复定位精度arcsec5(VDI)5(VDI)
最大负载kg350350
净重kg750750
