双轴数控转台ATRT200
雅科贝思DD直驱技术,结构紧凑、扭矩密度高,搭配高精度反馈系统;配置抱闸机构,可实现连续及定角度加工。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

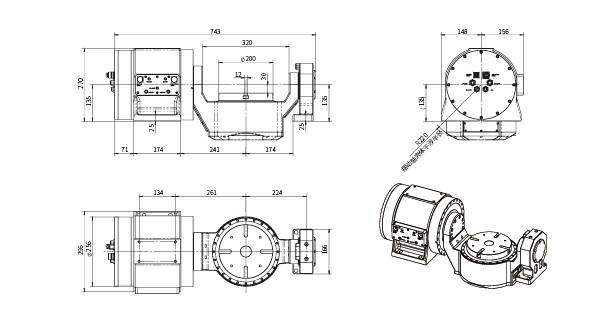

  • 尺寸图
  • 订购信息

特点

·用于五轴加工

·直驱技术,结构紧凑

·高动态响应,无磨损,零背隙

·扭矩密度高,加速度大

·高速连续加工

·液压夹紧系统,可用于3+2加工

·高精度编码器,兼容多种数控系统

·特殊金属成分的铸铁壳体,兼具硬度、 强度和刚性



项目单位旋转轴 / C轴摆动轴 / A轴
工作台直径mm200/
摆动轴中心高mm/135
工作台水平时高度mm105/
最大摆角degN*360±110
额定扭矩Nm45170
峰值扭矩Nm127462
最大转速rpm200120
冷却方式/水冷水冷
抱紧方式/气压气压
抱紧扭矩Nm180 (6bar)420 (6bar)
定位精度arcsec10(VDI)10(VDI)
重复定位精度arcsec5(VDI)5(VDI)
最大负载kg8080
净重kg160160
