AMH系列双摆头 AMH20
雅科贝思DD直驱技术,结构紧凑、扭矩密度高,搭配高精度反馈系统及电主轴,实现高速高精加工。
下载附件:
技术参数
  • 产品介绍
  • 规格参数

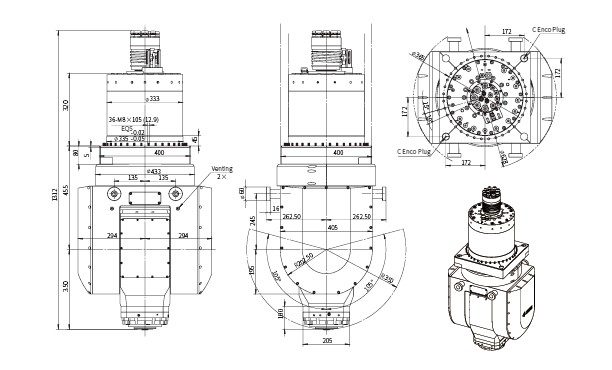

  • 尺寸图
  • 订购信息

特点:

·对称式叉型结构,整体铸造,拥有出色的稳定性、抗振性、结构刚性;

·A/C轴驱动皆采用雅科贝思直驱电机技术,动态响应快,定位精度高;

·液压抱紧系统,可用于固定角度加工;

·高精度反馈系统,可与多品牌数控系统完美匹配;

·可应用于大型五轴机床,如五轴型材机、五轴模具机等。


应用领域:

航空航天、铁路车辆、模具加工、风电



规格单位C 轴A 轴
最大扭矩Nm12001186
抱紧扭矩Nm4000(6Mpa)4000(6Mpa)
最大速度rpm5050
摆动角度deg±360±105
测量系统/增量式绝对式
定位精度arcsec8(VDI)8(VDI)
重复定位精度arcsec4(VDI)4(VDI)
电主轴参数(根据加工要求选择)
功率(S1)kw4250
最大扭矩 (S1)Nm67120
最大转速rpm2400015000
拉刀系统/HSK-A63HSK-A100
