TGS-XY 系列
TGS-XY下轴使用三根导轨达到更好的性能,支持更长长行程的上轴。使用定制的带气管紧凑排线,是半导体行业的理想选择。
  • 产品介绍
  • 规格参数

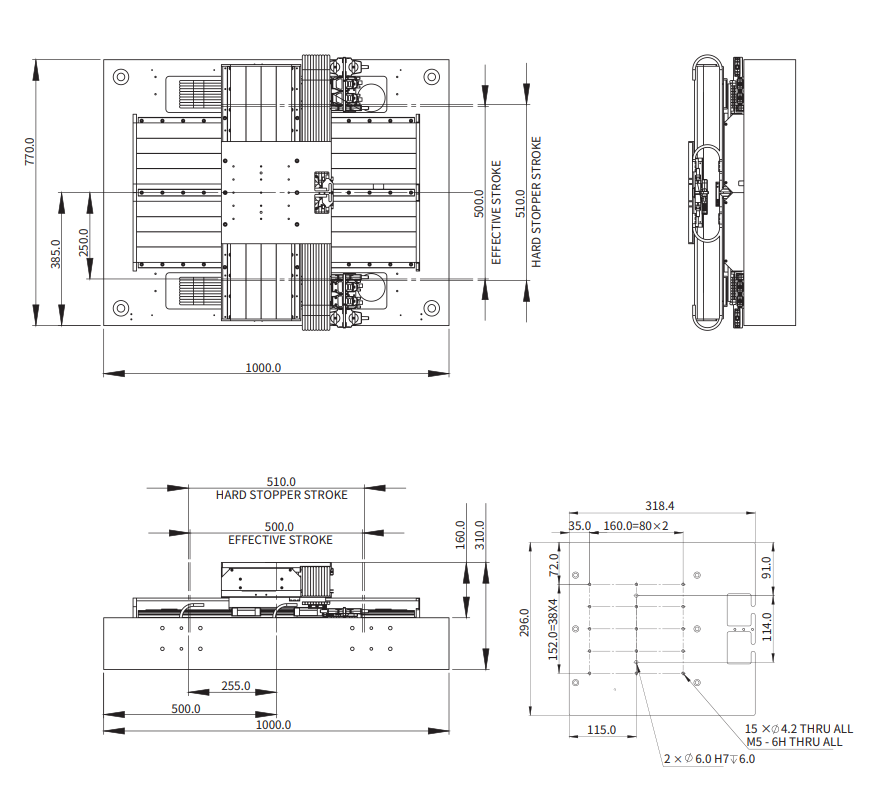

  • 尺寸图

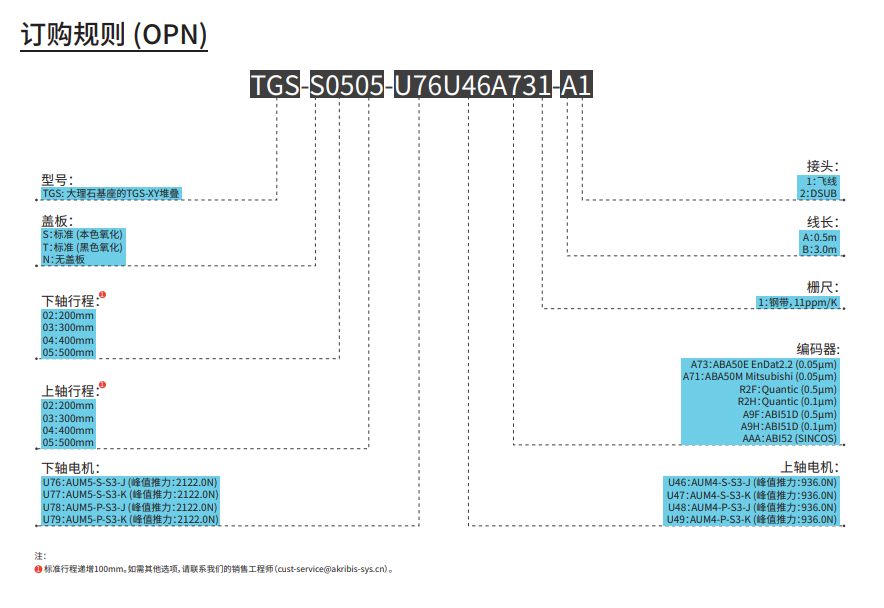

  • 订购信息

设计特点:

A. 三轨堆叠XY平台

B. 下轴使用三根导轨,支持更长长行程的上轴

C. 使用定制的带气管紧凑排线


电机参数单位LU
电机型号-AUM5-S3AUM4-S3
持续推力(自冷) @100ºC①N295166
峰值推力N2122936
力常数 ±10%N/Arms117.972.0
反电势常数 ±10%Vpeak/(m/s)96.358.8
相间电阻 @25ºC ±10%②Ω12.4013.97
相间电感 ±30%③mH19.5011.50
持续电流(自冷) @100ºC①Arms2.52.3
峰值电流Arms18.013.0
最高母线电压Vdc330330
电磁周期mm8460
机械参数单位LU
有效行程mm500500
分辨率μm0.5/0.1/SINCOS0.5/0.1/SINCOS
重复定位精度μm±2/±1±2/±1
直线度μm±10±10
平面度μm±10±10
额定负载kgNA20
空载运动质量kg407
空载总质量kg370370
最大静态力矩NmNA10


注:

①测量时环境温度为25ºC,取决于散热环境。

电阻测量采用直流电流,含0.5米标准线缆。

电感测量频率1kHz,AUM系列电感浮动范围较大为±40%是因为三相电感不同,样册标定数值为最大值与最小值的平均值,对于每一相电感,浮动范围为±20%。

●此参数表是此种类型平台典型值。

●请联系我们获取更多选项。

特殊环境要求,可定制,请联系cust-service@akribis-sys.cn。

相关参数规格如有变动,恕不另行通知。
