AMS
直驱,紧凑型设计,行程15mm,其他行程可定制,内置光栅尺,重复定位精度可达±0.3μm,分辨率可选0.2μm、0.05μm、SINCOS,可灵活组合,叠加成XY或搭配AMR叠加成XT或XYT平台
下载附件:
技术参数
  • 产品介绍
  • 规格参数

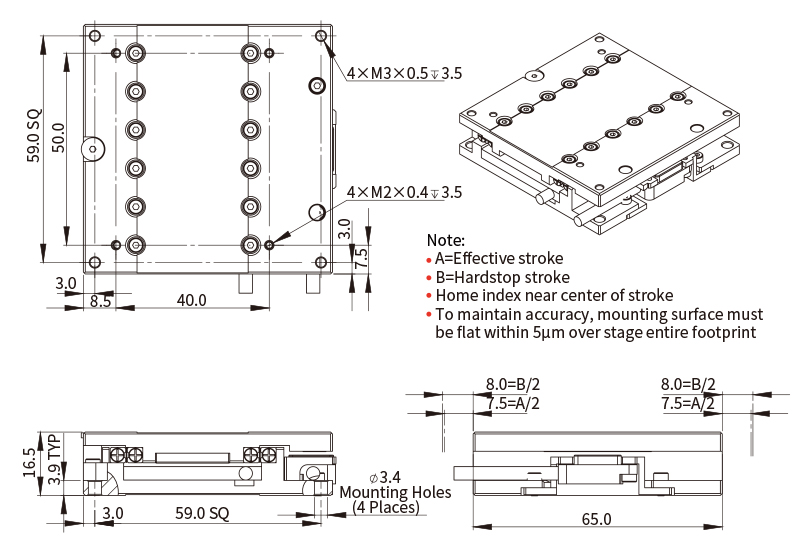

  • 尺寸图

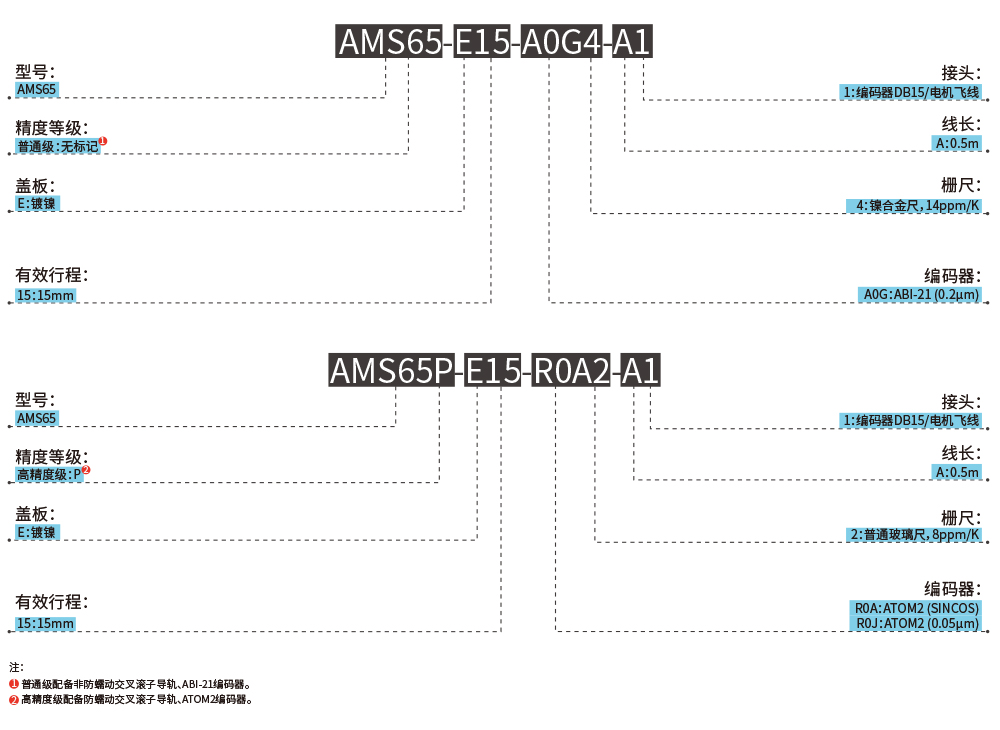

  • 订购信息


设计特点

A. 超薄设计

B. 直驱技术

C. 高响应

D. 高精度光学编码器

E. 可叠加使用


典型应用领域:适用于亚微米级定位、光学对位平台,力控制

电机参数单位AMS65
电机型号-AMS65X
持续推力(自冷) @100°C①②N4.6
峰值推力②N8.4
力常数 ±10%②N/A1.6
反电势常数 ±10%②V/(m/s)1.6
电阻 @25°C ±10%③Ω1.3
电感 ±20%④mH0.65
持续电流(自冷) @100°C①A2.9
峰值电流A5.2
最高电压Vdc48
机械参数单位AMS65
精度等级-PN
有效行程mm15
分辨率μmSINCOS/0.050.2
重复定位精度μm±0.3±1.0
垂直直线度μm±1.5
平面直线度μm±1.5
额定负载⑤kg1.40
空载运动质量kg0.18
空载总质量kg0.42
最大容许力矩Nm0.31

注:

①测量环境温度为26°C,数值取决于热环境。

数值处于中值。

电阻测量采用直流电流,含0.5米标准线缆。

电感是通过1kHZ的电流频率来测量的。

在无悬臂的情况下,模组的负载能力。

相关参数规格如有变动,恕不另行通知。
