MBV系列
MBV系列采用Akribis音圈电机,具有高精度以及高频率的特点。适用于中载,高频高精度的应用。适用于亚微级定位,取放,力控制。
下载附件:
技术参数
  • 产品介绍
  • 规格参数
  • 尺寸图

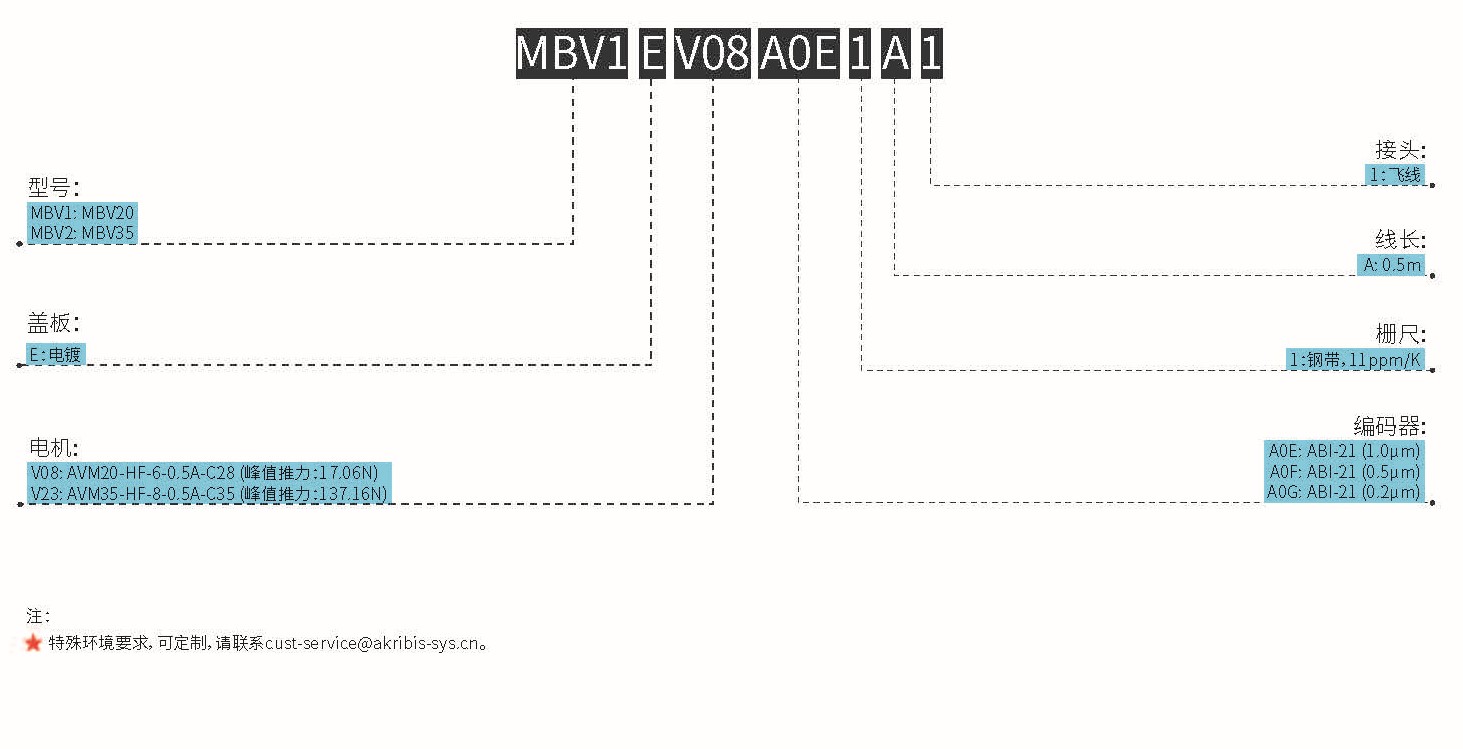

  • 订购信息

设计特点:

A. 音圈电机直接驱动直线机械平台

B. 无嵌齿效应,无背隙

C. 适用于短行程、高速、高加速直线应用




电机参数单位MBV20MBV35
电机型号-AVM20-HF-6AVM35-HF-8
持续推力(自冷) @100ºC②N5.4430.5
峰值推力②N16.3152.4
力常数 ±10%②N/A4.5438.1
反电势常数 ±10%②V/(m/s)4.5438.1
电阻 @25ºC ±10%③Ω4.8417.0
电感 ±20%④mH0.607.15
持续电流(自冷) @100ºC①A1.20.8
峰值电流A3.64.0
最高电压Vdc6060
机械参数单位MBV20MBV35
行程⑤mm6.08.0
分辨率μmABI21: 1.0/0.5/0.2
重复定位精度μm±50
空载运动质量kg0.0350.14
空载总质量kg0.140.65



注:

1 测量环境温度为25°C,数值取决于热环境。

2 行程中点处的值。

3 电阻测量采用直流电流,含0.5米标准线缆。

4 电电感测量频率1kHZ。

5 行程的定义根据防撞块至防撞块,即机械行程。

相关参数规格如有变动,恕不另行通知。

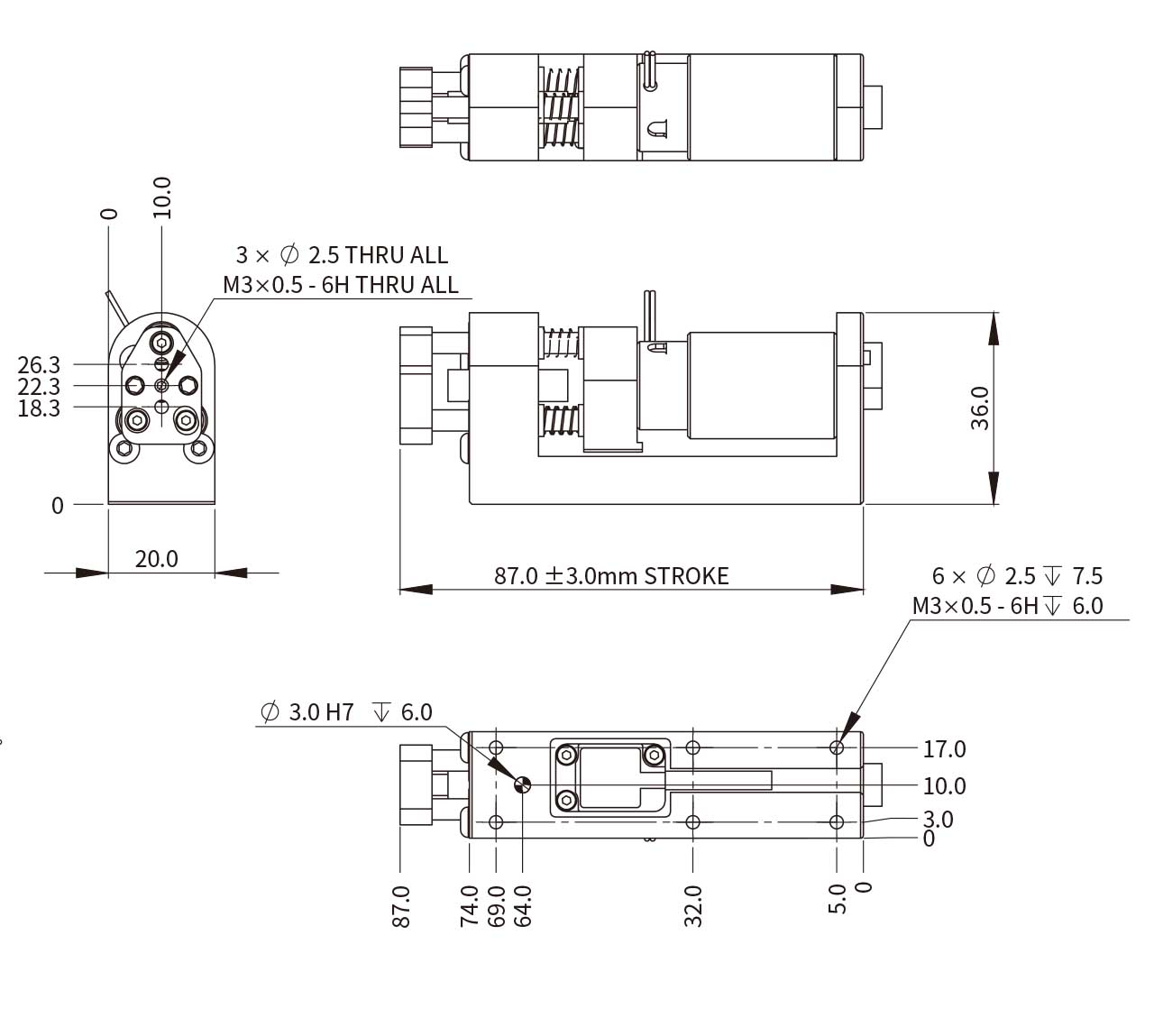

MBV20




MBV35
